描述
产品详情

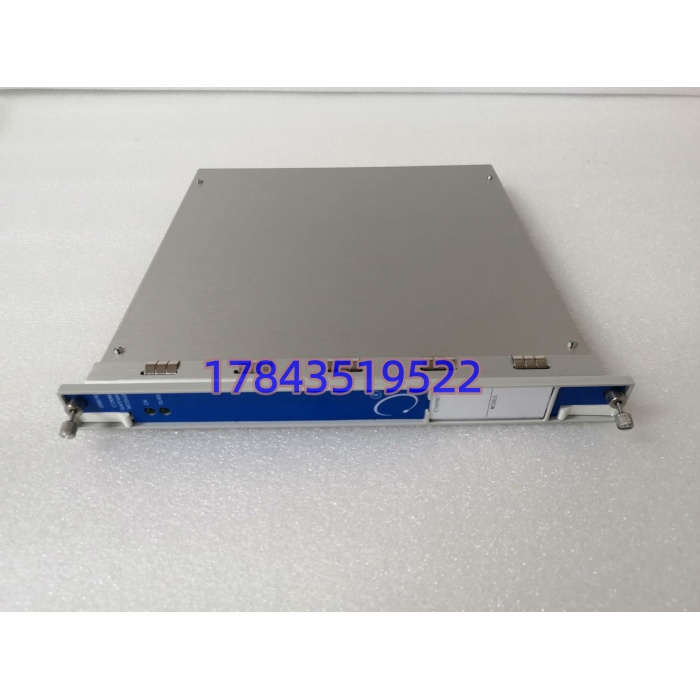

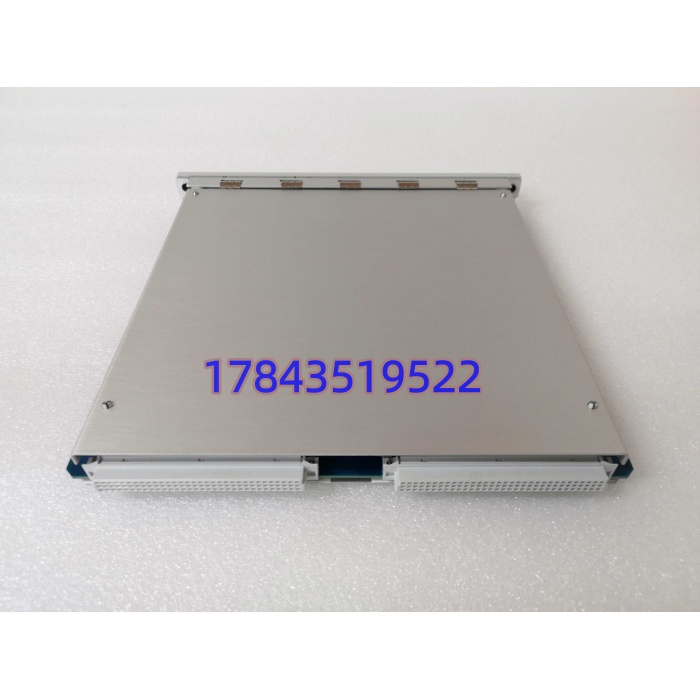

· 型号：3500/92
· 品牌：Bently Nevada
· 系列：3500 机械保护系统通信网关（136180-01 标准固件版）
规格参数
| 参数项 | 规格值 |
|---|---|
| 型号 / 部件号 | 3500/92（简写 3500-92 / 350092），部件号 136180-01 |
| 产品定位 | Communication Gateway Module（通信网关，非监测、非前置器、非电源） |
| 适配系统 | Bently 3500/05、3500/12、3500/14 全系机架，替代老 3500/90 |
| 内部总线 | 3500 机架背板 Data Highway 高速总线，只读不控（不干预保护逻辑） |
| 以太网口 | 1×RJ45 10BASE-T（IEEE 802.3），Modbus/TCP + Bently 专有组态协议 |
| 串行口 | 通过后置 I/O 模块出 RS232 / RS422 / RS485（Modbus RTU/ASCII），依后置 I/O 配置 |
| 支持协议 | Modbus TCP、Modbus RTU（AEG Modicon PI-MBUS-300 参考）、Bently Nevada 专有协议（Rack Config / Data Acq） |
| 数据内容 | 各槽监测卡当前测量值（带时间戳）、模块状态、报警/危险状态、SOE 事件，全机架刷新 ≤1s |
| 供电 | 3500 机架背板 24VDC，典型 5.0W（RS232/422 I/O）/ 5.6W（RS485 I/O） |
| 前面板 LED | OK（模块健康）、TX/RX（背板数据收发）、COM（外部通信活动） |
| 组态工具 | 3500 Rack Configuration Software、3500 Data Acquisition Software、Configurable Modbus Register Utility |
| 安装 | 3500 机架全高槽位（通常最右或 TDI 旁），支持系统槽位热插拔（拔了 DCS 断链但保护不停） |
| 物理 | 241×24.4×242 mm，0.82 kg，IP20 机柜内 |
| 环境 | 工作 -30~+65℃，存储 -40~+85℃，5-95%RH 非凝露 |
| 安规 | CE、CSA、UL、EMC 2014/30/EU、SIL2（在合规架构内），API 670 配套件 |
| 生命周期 | Bently 官网 3500/ 系仍现役但备件收紧，136180-01 走备件服务线；新项目推 System 1 直连或新一代网关 |
产品介绍
维护者视角切入：在某个 9F 燃机项目里碰过这么一幕——3500 机架保护正常（轴振报警该跳跳），但 DCS 画面上 #2 轴承 X 向振动每隔几分钟丢一次值，运行部当”SCADA 轮询超时”处理。查了三周，最后在 3500/92 前面板看到 TX/RX 灯常亮不闪、COM 灯偶灭，进 Rack Config 读模块诊断：”Modbus TCP connection reset by peer” 每天 7 次。根因是 136180-01 内部 TCP 协议栈在某批次固件里对多主站并发连接处理有 bug，DCS 和 System 1 同时拉数据就偶发断链。换同部件号网关 10 分钟，但确认”是网关不是网络”花了两个班——这种模块的故障从不让保护停，只让上位机变瞎。
作为 3500/92 的 136180-01 标准版，它吃背板 24V、跑 Modbus/TCP 把 3500/42M 的轴振峰峰值、3500/45 的轴向位移、3500/50 的转速撸成 40001 起始寄存器送给 DCS，同时留 Bently 专有协议给工程师站下装组态。采购算 TCO 别只看二手价（国内 9000-22000 人民币跳动），得算”DCS 振动画面盲 30 分钟”的代价：一台燃机因轴振趋势断链，运行部不敢提负荷，按 2% 降负荷 30 分钟算够买八块网关。生命周期上 Bently 对 3500/92 系仍在维护但备件收紧，老机群续命靠 Last-time-buy 同部件号 136180-01 + 备份 Rack Config 工程（含 Modbus 寄存器映射表），而不是升 System 1 直连——升要重做 DCS 侧 Modbus 地址重映射和 OPC 点表，停机窗口比留两台冷备贵十倍。
应用场景与库存策略
3500/92 最阴的故障是”协议栈退化型”：OK 灯绿、保护正常、Serial 口 Modbus RTU 还通，但 RJ45 的 Modbus TCP 偶发 RST，DCS 振动曲线出锯齿状缺口。等运行部发现”画面值和就地表对不上”，SOE 分析已经缺了一段。
- 火电厂汽机/燃机轴系监测上 DCS（3500/92 136180-01）：非它不可（Modbus 寄存器映射绑定 Rack Config 工程），建议每面机架备 1 块同部件号裸板冷备 + 备份 Rack Config 工程包（含 Modbus Register Map 哈希）存离线 NAS。
- 海上平台压缩机 Zone 2 监测：涉 ATEX 取证，备件必须原厂成套带 Zone 2 标，别拿非防爆翻新顶；建议由 Bently 授权商代管。
- 石化催化机组（高温+硫化氢）：环境腐蚀强，到货先查 RJ45 座簧片和 conformal coat，再入恒湿柜。
- 水电站机组振动上 SCADA：建议把”每 20000 运行小时强制下线读一次 TCP 断链计数”写进 PM，比等 DCS 报通讯中断再救火省心。
- 海外 EPC 备件包：体积轻但工程绑定重，建议国内中心库备 2、项目国当地备 1，走 A 类 ABC 管控（DCS 振动盲 >> 网关价）。
真实案例：2022 年沿江某 2×660MW 电厂，#1 机 3500 机架 3500/92 136180-01 运行第 8 年，DCS 轴振趋势每周丢 2-3 次各几十秒。热控班换网线、加交换机、重做 120Ω 终端都无效。最后进 3500 Rack Config 读模块诊断，发现 TCP Reset 计数每天递增，固件是 2014 年某内部版。库房有块 136180-01 但没备 Rack Config 工程（以为”同型号插上 DCS 自动认”），换板后 DCS 侧 Modbus 地址全偏移——原工程里把 3500/42M 通道 1 映射到了 40011，新板默认 40001 起，画面全错。从工程师站老备份扒出 2018 年 Register Map 重灌，恢复 3 小时。反思：3500/92 备件卡不能只记”网关 1 块”，必须把”136180-01 / Rack Config 工程版本 / Modbus 寄存器映射哈希 / 上次 TCP 断链计数 / 串行口类型(RS485 还是 232)”绑在一起；否则备机上线因映射错，比没备件还多耗 3 小时。
