描述
产品详情

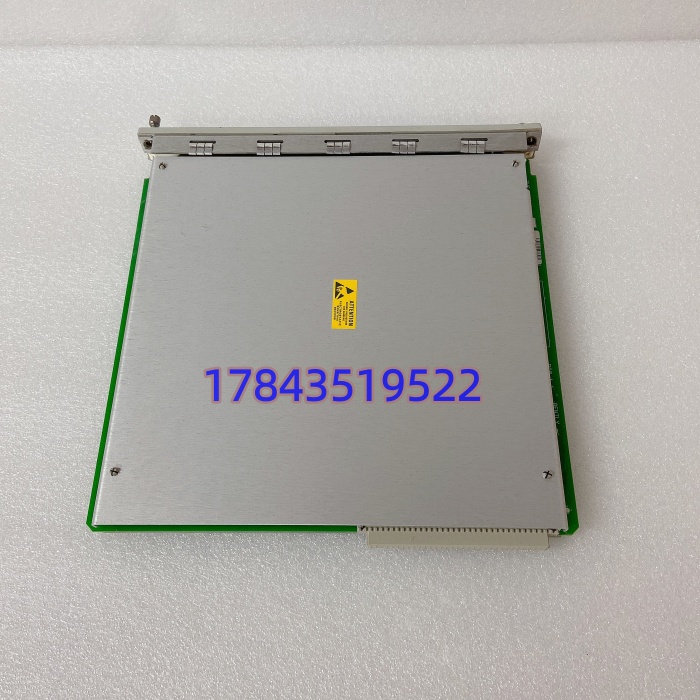

· 型号：3500/32
· 品牌：Bently Nevada
· 系列：3500 机械保护系统继电器输出模块（125712-01 主模块件号）
规格参数
| 参数项 | 规格值 |
|---|---|
| 型号 / 件号 | 3500/32，主模块件号 125712-01，配套后置 I/O 端子模块 125720-01（二者成套） |
| 产品定位 | 全高型 4 通道继电器输出模块（4-Channel Relay Module） |
| 适配系统 | Bently Nevada 3500 全系列机架，由 3500/22M TDI 或 RIM 右侧任意槽位承载 |
| 继电器通道 | 4 路完全独立，每通道含 2 个 SPDT 继电器可级联为 DPDT |
| 触点形式 | Form C（SPDT）单刀双掷，NO/NC/COM 三端干接点 |
| 触点容量（阻性） | 5 A @ 24 VDC 或 120 VAC（部分商家标 2A@30VDC 是保守降额，以原厂手册为准） |
| 最大切换电压 | 250 VAC / 30 VDC |
| 最大切换功率 | 1250 VA（AC）/ 150 W（DC） |
| 触点寿命 | 100,000 次循环（@5A 24VDC 或 120VAC 额定负载） |
| 动作/释放时间 | 动作典型 <10 ms，释放 <5 ms（机电继电器机械动作，非电子开关速度） |
| 供电 | 3500 机架背板 DC 供电，典型功耗 5.8 W（最大约 6 W） |
| 逻辑功能 | 报警驱动逻辑（Alarm Drive Logic），支持 AND/OR 可编程表决，输入源为机架内任意监测通道报警/危险/Not-OK |
| 操作模式 | 每通道独立可设 Normally De-energized 或 Normally Energized |
| 前面板指示 | OK LED（模块正常）、TX/RX LED（背板通信）、CH ALARM LED×4（每通道报警状态） |
| 安全架构 | 支持 1oo1、1oo2、2oo2、1oo2D 等可编程表决逻辑 |
| 诊断 | 在线监测继电器线圈开路/短路、触点粘连，故障强制进入预定义安全态 |
| 安装位置 | 3500 机架接口模块右侧任意槽位，全高模块占 1 槽宽度 |
| 物理尺寸 | 约 241×24.4×242 mm（高×宽×深），约 0.7 kg |
| 环境 | 工作 -30~+65℃（-22~+150℉），存储 -40~+85℃，≤95%RH 非凝露 |
| 密封工艺 | 环氧树脂密封（Epoxy-sealed），防尘防潮 |
| 安规与认证 | CE、UL、CSA、IEC 61010-1、RoHS、API 670 第8版、设计参考 IEC 61508，ATEX/IECEx Zone 2 可选 |
| 组态工具 | 3500 Rack Configuration Software |
| 生命周期 | Bently 官网 3500/32 系仍属现役但备件收紧，125712-01 走备件服务线；TMR 应用需改用 3500/34 TMR Relay Module |
产品介绍
竞品对比切入：和上次写的 125720-01（后置 I/O 端子）不同，125712-01 是坐在机架里干逻辑运算的”大脑”——3500/42M 报振动危险、3500/50 报转速零速，这些报警状态汇总到 125712-01 里做 AND/OR 表决（比如”振动危险 AND 位移危险”才触发停机），表决结果再通过后背板送到 125720-01 的 SPDT 触点去拉 ESD 回路。现场实测发现，最容易被误判的是”继电器自检报线圈开路”——不是触点坏，是继电器内部弹簧片疲劳导致线圈阻抗漂 15%，模块自检 FAIL 锁定安全态，机组降负荷。这种故障换 125712-01 本体 5 分钟，但若备件卡只记”继电器模块”没区分主模块和端子件，拿 125720-01 顶上去根本插不进前端槽位。
作为 3500/32 的 125712-01 硬件版本，它吃背板 DC 电（不用外接 24V 端子），每通道独立编程 Normal De-energized/Energized，环氧密封让触点簧片在硫化氢环境里也能扛 10 万次动作。采购算 TCO 别只看二手价（国内全新/翻新 5000-15000 人民币跳动），得算”API 670 合规破防代价”：一台 9F 燃机因继电器逻辑模块自检失败进入安全态，被迫降负荷等校验通过的工时够买四十块。生命周期上 Bently 对 3500/32 系仍在维护但备件收紧，老机群续命靠 Last-time-buy 同件号成套（125712-01 主模块 + 125720-01 后置 I/O 一对）+ 备用环氧密封继电器单元，而不是指望升 3500/34 TMR——升 TMR 继电器要重做 2oo3 表决接线和 SIL 取证，停机窗口比留两台冷备贵十倍。
应用场景与库存策略
继电器逻辑模块最阴的故障是”自检退化型”：不熔断、OK LED 还绿、触点还能动作，但线圈阻抗从 180Ω 漂到 210Ω，模块内部诊断计数是”warning”不报警，运行部看不见。等某次上电自检判定”coil open”强制安全态，机组已经降负荷 20 分钟。
- 火电厂汽轮机 ESD 停机回路（3500/32 + 125720-01）：非它不可（API 670 硬接点停机绑定 SPDT 表决逻辑），建议每面机柜备 1 块 125712-01 + 1 块 125720-01 成套冷备，且顺手备 2 只同规格环氧密封继电器单元（继电器比模块 PCB 坏得勤）。
- 海上平台压缩机 Zone 2 联锁：涉 ATEX 取证，备件必须原厂成套带 Zone 2 标，别拿非防爆翻新顶；建议由 Bently 授权服务商代管。
- 石化厂催化裂化机组（高温+硫化氢）：环境腐蚀强，到货先查环氧密封层完整性和线圈阻抗，再入恒湿柜。
- 水电站机组振动联锁（多机架并排）：建议把”每 20000 运行小时强制下线测继电器线圈阻抗+触点接触电阻”写进 PM，比等自检 FAIL 再救火省心。
- 海外 EPC 项目：体积小但静电敏感，建议国内中心库备 2 成套、项目国当地备 1 成套，走 A 类 ABC 管控（停机回路失效 >> 模块价）。
真实案例：2023 年渤海某 FPSO 上，Centrifugal Compressor A 的 3500 机架 3500/32（125712-01）运行第 9 年，连续两周 DCS 偶报”Relay Module Warning – Coil Impedance Drift Ch3″。电气监督当传感器干扰处理，清了报警继续跑。第三周夜班压缩机自动降负荷，查 3500 配置软件发现 Ch3 线圈阻抗从 180Ω 漂到 215Ω，模块强制进入安全态锁定机组。FPSO 库有 125720-01 后置端子但没备 125712-01 主模块（以为通用），紧急从天津港调主模块，船运 16 小时到。换下件回岸测：继电器弹簧片疲劳导致吸合行程少 0.15mm，线圈温升比新品高 12℃。反思：3500/32 备件卡不能只记”继电器模块 1 块”，必须把”125712-01 主模块 + 125720-01 后置 I/O + 各通道线圈阻抗上次测量值 + 触点动作次数估算”绑在一起；否则备机上线发现缺主模块或继电器老化，比没备件还多耗 16 小时。
