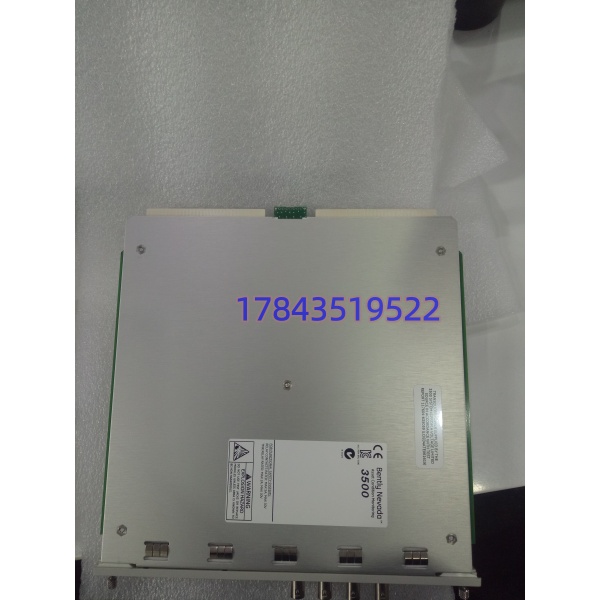

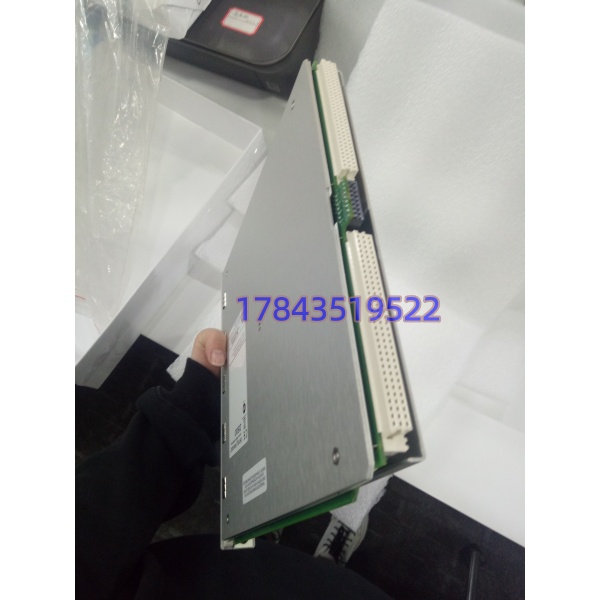

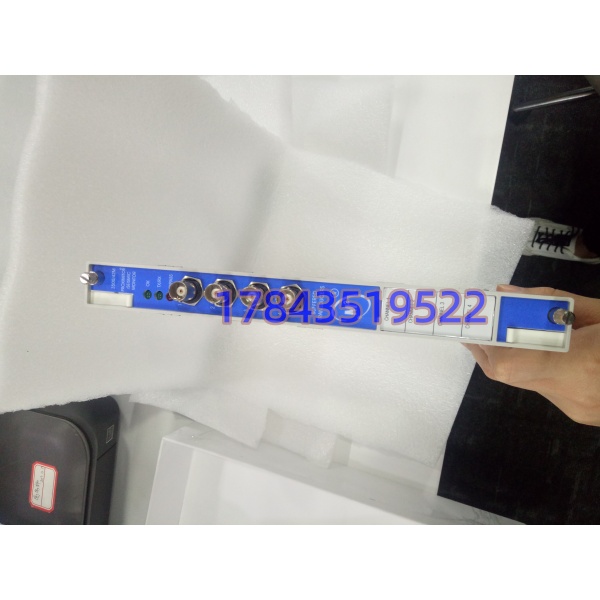

· 型号：3500/42M
· 品牌：Bently Nevada
· 系列：3500 机械保护系统
技术参数
| 参数项 | 规格值 | 工程意义 |
|---|---|---|
| 通道数量 | 4 通道 (成对组态) | 通道1&2、3&4可分别配置不同功能，灵活性强 |
| 传感器类型 | 电涡流 (Proximitor) / 地震式 (Seismic) | 可同时监测轴相对振动与壳体绝对振动 |
| 安全完整性等级 | SIL 2 (IEC 61508) | 满足关键设备的安全保护要求，合规必备 |
| 测量分辨率 | 24位 | 高精度模拟信号采集，确保微小振动变化可被识别 |
| 功耗 | 7.7 W | 选型机架电源时需计入此负载 |
| 轴电源 | -24 Vdc | 为前置器提供标准工作电压 |
| 信号处理 | 内置滤波、积分、微分 | 可从相对振动中提取绝对振动，无需额外硬件 |
| 报警功能 | 警告/危险两级，独立设定点 | 支持软件编程，灵活适配不同机组保护逻辑 |
| 输出信号 | 4-20 mA / 继电器触点 | 直接接入DCS/PLC，并驱动现场声光报警或停机 |
| 诊断功能 | 传感器开路/短路、模块自检 | 快速定位故障点，减少非计划停机排查时间 |
| 工作温度 | -40°C ～ +85°C | 工业级宽温设计，适应恶劣现场环境 |
| 安装方式 | 3500 机架插槽式 | 支持热插拔，在线更换不影响系统运行 |
产品介绍
在汽轮机或大型压缩机的TSI（汽轮机监测仪表）系统里，3500/42M 几乎是绕不开的核心模块。它不像普通采集卡那样只负责“读数”，而是真正承担了“决策”的角色——当轴振动突然飙升或轴向位移逼近危险值时，它能在毫秒级内触发继电器，直接切断机组动力，把事故扼杀在萌芽状态。这种硬件级的保护逻辑，是任何上位机软件都无法替代的最后一道防线。
现场实测发现，很多工程师在组态时容易忽略“通道成对编程”这个规则36。严格来说，通道1和2必须绑定为一个功能组，3和4为另一组，你不能让通道1测轴振、通道2测轴位移，这在逻辑上是不成立的。另外，它的24位分辨率虽然很高，但如果传感器引线超过305米且未做屏蔽处理，高频噪声照样会把有效信号淹没，这时候再好的模块也救不了2。所以，别把问题全甩给模块，先检查一下你的传感器安装和布线是否规范。
替换与升级建议
- ✅ 直接替换：3500/42M (同硬件版本，如 176449-02)。前面板、I/O模块、固件版本完全一致，无需修改组态，即插即用。
- ⚠️ 软件兼容（需改配置）：3500/42M (不同I/O模块后缀，如 135489-01 vs 128229-01)17。核心功能相同，但I/O模块的端子定义或是否带安全栅有差异。替换后需重新接线并检查组态中的通道类型，工作量约0.5-1人天。
- ❌ 硬件不兼容：3500/40M。虽然也是4通道，但3500/40M 仅支持电涡流传感器，无法接入地震式（速度/加速度）探头。若原系统有壳体振动监测，用40M替换会导致该通道失效，必须重新评估选型。
诚实提醒：3500/42M 是安全仪表系统（SIS）的关键部件，市面上翻新件、拆机件泛滥。如果价格低于市场均价30%，大概率是维修板或老化件。在关键机组上使用这种备件，一旦误动或拒动，造成的损失远超模块本身价值，别拿几百万的设备去赌几千块的差价。
