产品详情

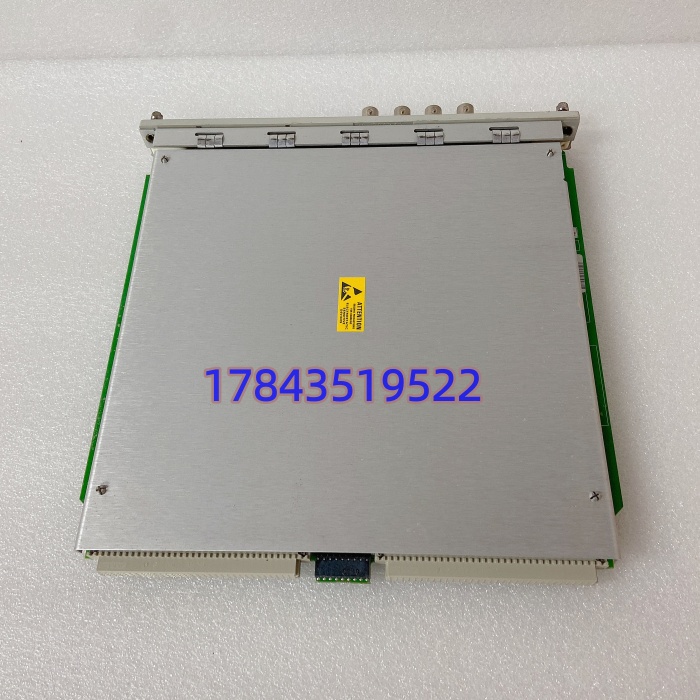

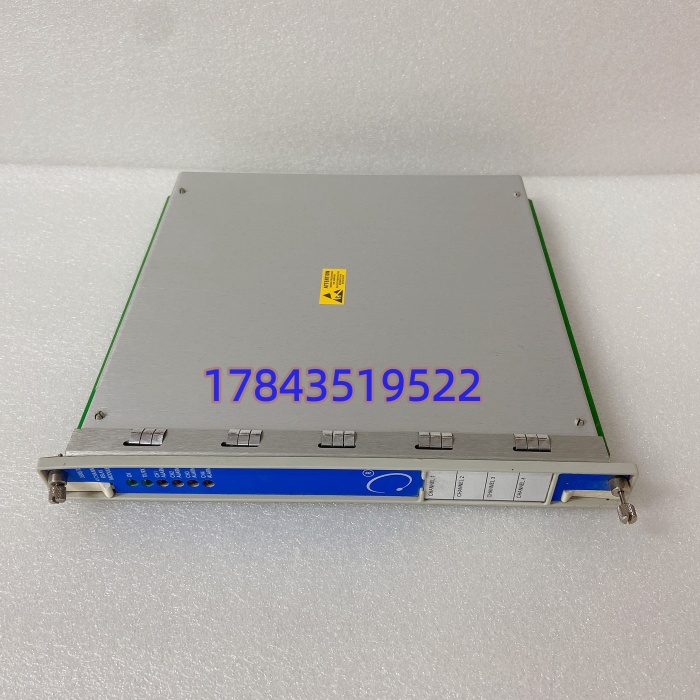

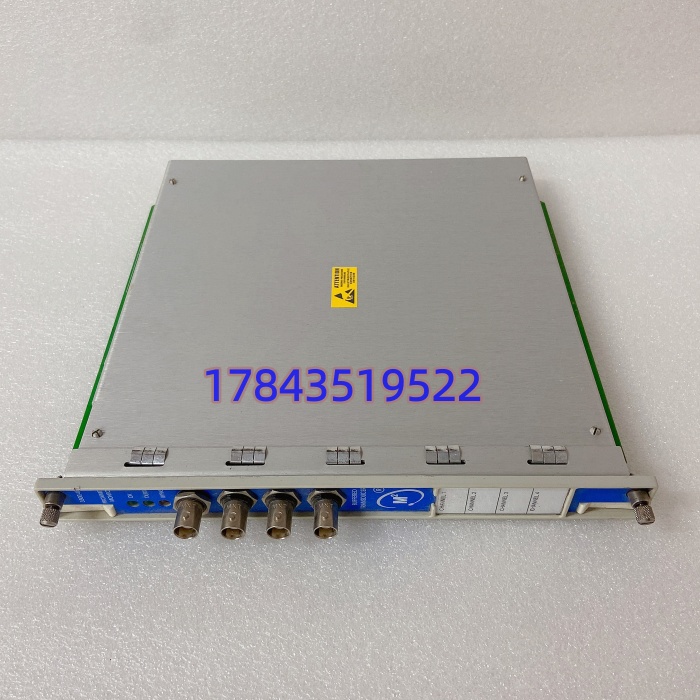

· 型号：3500/40M
· 品牌：Bently Nevada
· 系列：3500 机械保护系统（位移监测类）
规格参数
| 参数项 | 指标值 | 备注 |
|---|---|---|
| 产品类型 | 3500/40M 四通道位移监测器 | 全高模块，单槽 |
| 部件号 | 140734-01 | Bently 原厂可查 |
| 所属系统 | Bently Nevada 3500 机械保护系统 | 非 3300 / 1701 系 |
| 通道数 | 4 路独立，可成对组态不同监测类型 | Ch1+Ch2、Ch3+Ch4 可各自独立定义 |
| 支持参数 | 径向振动、轴向位移（推力）、差胀（Standard/Thrust）、偏心、REBAM | 单通道同一时间只跑一种 |
| 传感器兼容 | 3300 XL 8mm/11mm 电涡流探头 + 3300 前置器 | 5m/9m 延长缆全链路匹配 |
| 灵敏度 | 3.94 mV/μm（200 mV/mil）或 7.87 mV/μm（400 mV/mil） | 差胀支持 0.394/0.787 mV/μm |
| 测量范围 | 依探头：±2mm（±80 mil）典型 | 线性误差 <±1% FS |
| 精度 | ±0.33% FS（典型），最大 ±1% FS | 25℃ 基准 |
| 滤波 | 4 阶巴特沃斯，2kHz–10kHz 可调 | 抗混叠 |
| 报警逻辑 | 警告/危险两级设定，支持 2oo3 表决（跨卡或同卡内） | 防单点误动 |
| 通信 | 背板 Triple Bus + RS-485（Modbus RTU 从站） | 与上位机/AMS 通信 |
| 输出 | 每通道独立 4–20mA（有源，HART 可选） | 缓冲（Buffered）输出 BNC 可选 |
| 供电 | 3500 机架背板 +24V，典型 7.7W | 无外接电源 |
| 安装 | 3500 机架全高槽位，旋转键位防误插 | 支持在线热插拔 |
| 环境 | -30～+65℃（运行），5–95% RH 非凝露 | G3 防腐可选 |
| 认证 | ATEX/IECEx Zone 2，Class I Div 2 | SIL 2 架构兼容 |
| 生命周期 | 3500 平台整体成熟维持，原厂转 MRO | 二渠 NOS/拆机/翻修为主 |
产品介绍
（A 场景痛点切入）现场实测发现，3500/40M 最阴的故障不是真振动超限，而是探头间隙电压（Gap Voltage）慢慢漂出线性区，表现出来就是”机组负荷一变，轴振读数跟着跳舞”。某电厂 #3 机 3500/40M 第 2 通道 Gap 从 -9.8V 漂到 -11.2V（线性区边界），满负荷时径向振动读数比实际高 0.03mm，险些触发危险跳闸。查了两天以为是油膜振荡，最后进 3500 Config 看 Gap 电压才锁定。3500/40M 的”可编程”不是摆设——你可以把 Ch1 配成径向振动、Ch2 配成轴向位移、Ch3+Ch4 配成差胀，一张卡顶四张用，前提是组态时把线性区间留足余量，别把 Gap 压在边界上跑。
从 TCO 看，3500/40M 二渠报价 6000–14000 元人民币（NOS 偏上限），但它是汽轮机轴系保护的”中枢判官”——判官眼花，要么误跳（非计划停机损失百万），要么拒动（轴瓦烧毁损失千万）。2000–2010 年上的 3500 现在进入模拟前端温漂期（仪放输入级失调电压年漂 2–3μV），加上电涡流探头线圈老化导致阻抗微变，备件归 A 类关键件。严格来说，它只在配 3300 XL 探头+3300 前置器全链路匹配时才保精度，混用 3300 老款探头或第三方探头，线性度和 Gap 范围都会缩水，组态前先核探头型号再谈精度预期。
应用场景与库存策略
位移监测卡故障不是”复位就好”的概念。某海上平台燃机 3500/40M 第 3 通道（轴向位移）仪放温漂导致读数逐日负漂，从 -0.12mm 漂到 -0.38mm（危险阈值 -0.40mm），平台连续降负荷运行 72 小时不敢提载，直到坞修窗口换卡。原厂交期 10–14 周，最后从新加坡冷备商调 NOS 件 140734-01 空运 4 天到，价格 12500 元比估价贵 70%，但把”72h 降负荷运行”的边际损失（约 50 万美元）压住了。
典型场景与备货：
- 2000–2010 年建成 3500 机组轴系保护（汽轮机/燃机/压缩机/给水泵）：非它不可，3500/40M 的 2oo3 表决和 4 通道可编程是 3500 平台专有写法，3500/42M（轴振专用）不能替它跑差胀/偏心 → 建议每机架按”40M 槽位数×1 + 1 件整机冷备”备，干燥柜防静电袋，每年上电校验 Gap 电压与线性度。
- 多通道复合监测（同一机组既要振又要位）：3500/40M 一张卡搞定，比分散到多张专用卡省槽位省备件种类，建议按”机组数×1 张”备而非按通道数备。
- 二手 3500 盘接手未带组态备份：先读 EEPROM 里各通道组态定义（径向/轴向/差胀/偏心），再决定补货——混用 140734-01 早期 Rev 和晚期 Rev 同机架可跑但组态界面微差，AMS 里会报”配置版本不匹配”。
- 非关键台架/培训机：可用拆机件过渡，但别进 SIL2 保护回路。
- 可停机改造：别再备 3500/40M，直接规划迁 System 1 或新一代 3500 架构，老件只服务存量延寿。
真实案例：东北某电厂 #1 机汽轮机 3500 机架，2018 年二渠买”3500/40M 全新库存件”贴纸写 140734-01，上机后 Ch3+Ch4 配差胀时线性度只有 ±2.1% FS（标称 ±0.33%）。拆开看是早代 3500/40（无 M 尾缀）的芯板重打标，仪放级不是 AD825 系而是老 OP27 系，温漂系数差三倍。此后该厂把 3500/40M 类备件入库强制”三号联查（3500/40M 激光刻+140734-01+EEPROM 里 Firmware Rev 读 M 尾缀）”，不再信贴纸。库存策略从”备 1 件便宜拆机”改成”备 1 件原厂 NOS + 每 24 个月轮出做全温区线性度校验”，并把同柜无 M 尾缀老卡逐步淘汰，消除仪放温漂代差。
