描述
产品详情

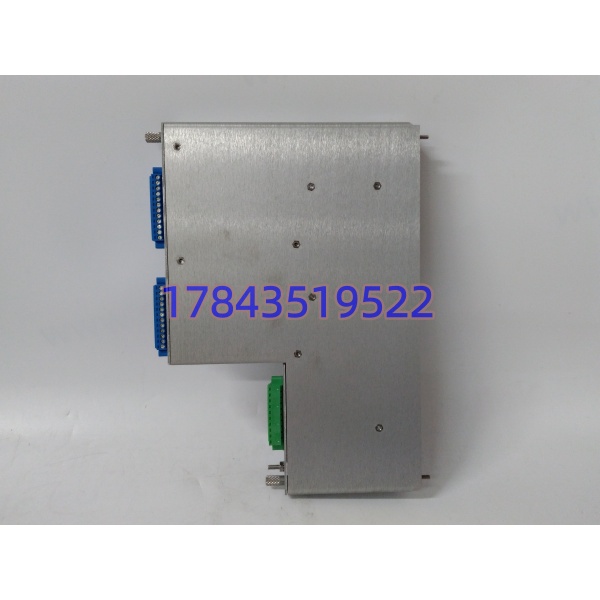

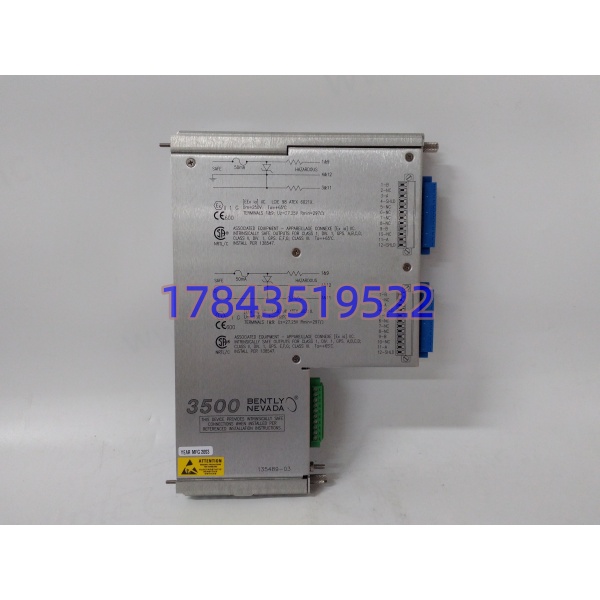

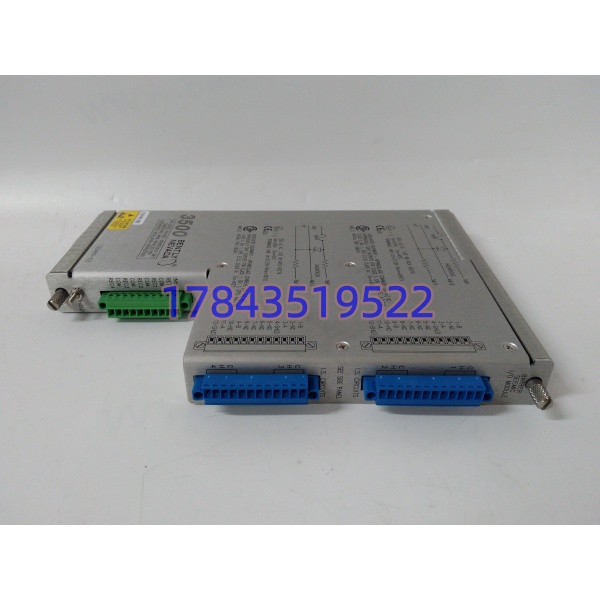

· 型号：135489-03
· 品牌：Bently Nevada
· 系列：3500 系列 I/O Module（配 3500/42M 前卡、3500 框架、Velomitor 330500/9200 速度传感器）
规格参数
| 参数项 | 数值/说明 |
|---|---|
| 子卡定位 | I/O Module with Internal Barriers & Internal Terminations（4×Velomitor） |
| 适配前卡 | 3500/42M 位移/速度/加速度监测器（亦插 3500/70M 时由软件定义通道功能） |
| 通道配置 | 4 路固定 Velomitor 速度计输入（不能改 Prox/Accel，硬件绑定） |
| 传感器类型 | Bently Velomitor 330500（速度传感器）、9200 地震式探头 |
| 输入阻抗 | 适配 Velomitor（典型 100 kΩ 级，以 3500/42M 前卡 ADC 为准） |
| 本安参数 | 内部齐纳栅 Vmax 27.25 V，Imax 限流，Cmax 依栅定；危险区 Zone 1/2 直连免外栅 |
| 端子形式 | 内部螺钉端子（Internal Terminations），不配外置 128240 类端子块 |
| 供电 | 3500 框架背板 24 V DC（18~32 V），整卡对典型 7.7 W（含前卡分摊） |
| 隔离电压 | 通道-机架 1500 V AC（1 min），通道间不隔离（共安全栅母线） |
| 信号链路 | 传感器→135489-03 栅+端子→前卡 3500/42M ADC→报警/4-20mA/继电器 |
| 指示 | 状态由 3500/42M 前卡面板 LED 体现，后卡无独立灯 |
| 热插拔 | 3500 框架支持，但拔后卡等于断 4 路传感器信号，前卡报 Not OK/Channel Fault |
| 工作温度 | 0~65 ℃（机柜内，IS 栅版上限），存储 -40~85 ℃ |
| 尺寸重量 | 241.3×24.4×163.1 mm，约 0.46 kg |
| 同系区分 | 135489-01=4×Prox/Accel+栅+内端子；135489-02=2×Prox/Accel+2×Velomitor+栅+内端子；135489-03=4×Velomitor+栅+内端子 |
| 生命周期 | 3500/42M 系受限供货，135489-03 原厂新件难敞口订，市面库存/拆机/认证再造为主 |
产品介绍
135489-03 是 3500/42M 后槽那块”带本安栅的速度计专用后卡”。前卡 3500/42M 跑 ADC、报警、4-20mA、继电器逻辑，后卡 135489-03 干两件事：把现场 4 个 Velomitor 的速度信号经内部齐纳栅限能后送前卡，同时把现场线用内部螺钉端子接进来——不用外置 MTL/Phoenix 安全栅，也不用外挂 128240 端子块。它和 135489-01 引脚兼容但通道定义锁死为纯速度计，插进 3500/42M 如果前卡组态成”Prox/Accel”就会报通道类型不匹配。
和 128229-01（无栅内端子）、128240-01（无栅外端子）比，135489-03 多那道内部 IS 栅就是为防爆区准备的，化工/氢气装置用它能省一排外栅柜。和上一轮写的 350032（3500/32 继电器输出卡）分工不同：350032 是往外跳继电器，135489-03 是往里收传感器。坦白讲这后卡原厂也随 3500/42M 整体受限，市面拆机件故障模式主要是：内部栅齐纳二极管漏电、螺钉端子滑牙、背板金手指磨损。它的现场价值是”压缩机壳体振动通道 Not OK，查下来是后卡栅老化，换同号件前卡组态不用动，10 分钟恢复 4 路速度”。
应用场景与行业案例
我在某炼化加氢裂化装置碰到过：3500/42M 槽位后插 135489-03 收 4 台压缩机壳体 Velomitor 速度，夜班 2 通道报 Not OK，前卡显示”Input Open”。现场万用表量传感器侧 24 V 供电正常、阻抗对的，拆后卡发现内部栅端子后焊点有细微裂纹（机柜 55℃ 连跑 13 年）。非计划停机不怕前卡坏，怕这种”本安栅隐性开路→速度信号断→压缩机壳体振动保护降级”——操作工画面上看不到速度值，但 API 670 审计里这条通道已经不算可用。
典型场景：
- 天然气压缩机站：135489-03 收 4 路 Velomitor 测缸体/定子壳体速度，危险区 Zone 1 直连，省外栅柜。
- 汽轮机轴承座：3500/42M + 135489-03 做壳体速度 RMS 趋势，配合前卡轴振 Prox 通道看 1X/2X 相位。
- 海上平台泵组：防爆区 Velomitor 经内部栅进 3500 框架，机柜在 Safe Area，布线省隔爆挠性管。
- 老线保产：EPC 原图锁定”3500/42M + 135489-03″，采购单只写”135489″买回来可能是 -01（-01 是 4×Prox/Accel），插进去前卡组态对不上，4 路全 Not OK。
- 火电厂磨煤机：壳体速度经 135489-03 进 3500/42M，磨辊轴承早期剥落靠速度 RMS 先报警。
真实案例：
西北某气处理厂 2008 年 3500 系统，2022 年检修发现一面框架 6 块 135489-03 中有 2 块内部端子螺钉滑牙（原厂内六角 1.5 mm 磨圆），Velomitor 线压接处接触电阻 0.8 Ω 导致速度读数偏低 15%。库房领出一块标”全新 135489-03″的库存，面标对，但背板连接器金手指有插拔拉毛，第一次插 3500/42M 前卡扫到通道 3 偶发 Not OK。退掉，找 Bently 授权商订拆机件但金手指抛光处理过的，出厂带 4 路 Velomitor 模拟信号贯通测试（注标准 100 mV/mm/s 信号，前卡读值误差 <1%），窗口期 40 分钟换完，3500 Rack Config 里 4 路速度全绿。仪表工说：”135489 这后卡，尾缀错一位（-01/-02/-03）通道全变，金手指拉毛比栅坏还难查。”
