描述
产品详情

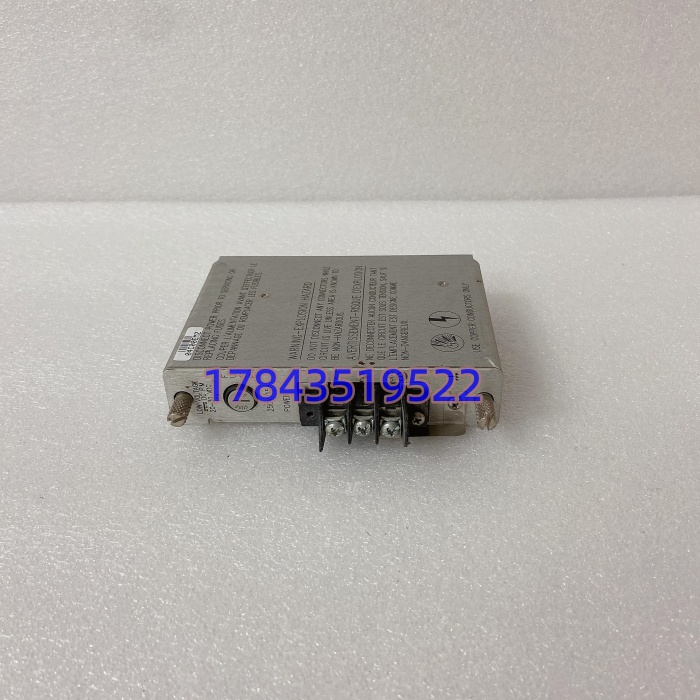

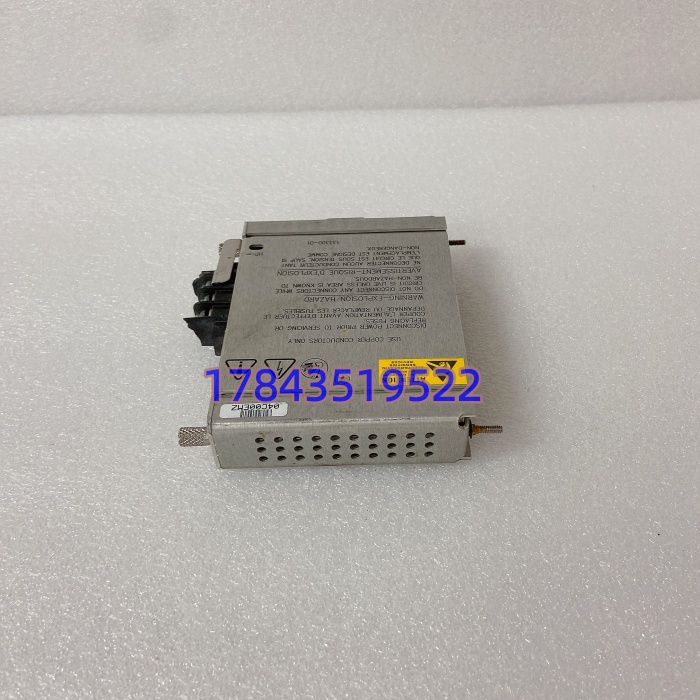

· 型号：133300-01
· 品牌：Bently Nevada
· 系列：3500/15 电源模块（低压直流版）
规格参数
| 参数项 | 指标值 | 备注 |
|---|---|---|
| 产品类型 | 3500/15 低压直流电源输入模块（后卡） | 半高，需配 133292-01 前面板 |
| 部件号 | 133300-01 | Bently 原厂可查 |
| 所属系统 | Bently Nevada 3500 机械保护系统 | 非 3300 / 1701 系 |
| 输入电压 | 18–32 V DC（典型 24 V DC） | 反极性保护至 -36 V DC |
| 输出电压 | 稳压 +24 V DC（背板供） | 纹波 <50 mV p-p |
| 输出电流 | 最大 5 A（连续） | 峰值 5.2 A 短时 |
| 效率 | 约 85% @ 满载 24V/5A | 自然冷却无风扇 |
| 保护 | 过压/欠压/短路/过温/反极性 | Fault LED 指示 |
| 冗余 | 支持 1+1 双电源热备，无扰切换 | 主备均流，单电源可满载 |
| 安装 | 3500 机架左侧半高槽位（上/下两槽） | 旋转键位防误插 |
| 热插拔 | 支持在线更换 | 更换期间机架不停电 |
| 环境 | -30～+65℃（运行），5–95% RH 非凝露 | G3 防腐涂层可选 |
| 认证 | ATEX/IECEx Zone 2，Class I Div 2 | SIL 2 架构兼容 |
| 生命周期 | 3500 平台整体成熟维持，原厂转 MRO | 二渠 NOS/拆机/翻修为主 |
| 配套件 | 前面板 133292-01（必配） | 后卡+面板=完整电源单元 |
产品介绍
（A 场景痛点切入）现场实测发现，3500 机架最阴的故障不是振动卡漂移，是 133300-01 的 24V 输出纹波悄悄涨到 120mV p-p，背板上所有 3500/42 轴振卡的 ADC 参考电压跟着晃，表现出来就是”机组满负荷时轴振偶尔跳 0.02mm”，查了三天以为探头松动，最后示波器挂电源输出端才锁定。这件东西是 3500 机架的”心脏供血”——供血脏了，所有监测卡读数全飘，但系统不报电源故障（因为电压还在 23.5–24.5V 范围内），最难查。
从 TCO 看，133300-01 二渠报价 2500–5500 元人民币（NOS 偏上限），但它是整框 3500 的供电源头：源头断了，16 个槽位的轴振/瓦振/轴位移/偏心/差胀全瞎，汽轮机跳闸一次损失七位数起。2000–2010 年上的 3500 现在进入电解电容干涸期（高温柜内 15 年电容 ESR 翻倍），备件归 A 类关键件。严格来说，它只在配 133292-01 前面板时才是一套完整的 3500/15 电源单元，后卡单插机架不认；双电源冗余时主备不需要同批次，但建议同厂同 Rev，否则均流失衡导致主电源长期满载、备源空载老化不同步。
应用场景与库存策略
电源模块停机不是”重启就好”的概念。某海上平台燃机 3500 机架，主电源 133300-01 电解电容干涸导致 24V 输出跌落至 21.8V，欠压锁定触发，整框监测卡掉电 0.8 秒后自动重启，SOE 记录”机架复位”。平台关井 12 小时等备件。原厂交期 10–14 周（已转 MRO），最后从深圳现货商调 NOS 件 133300-01 + 133292-01 面板次日到，价格 4800 元比估价贵 60%，但把”关井 12h→24h”的边际损失压住了。
典型场景与备货：
- 2000–2010 年建成 3500 机组监测（汽轮机/燃机/压缩机/给水泵）：非它不可，3500/15 电源架构绑定，3300 系或 3500/92 通信卡不能替它供电 → 建议每机架备 1 件冷备（即双电源配 1 待机），干燥柜防静电袋，忌裸放导致电容吸湿休眠。
- 单电源机架（只插一张 133300-01）：强烈建议加装第二张做 1+1 冗余，别赌单电源寿命；改造窗口短的话先备 1 件冷备应急。
- 多机架并联大系统（>3 框）：建议按”机架数×1 + 10% 缓冲”备，避免同批电容同步干涸导致多框连环掉电。
- 二手 3500 盘接手未带配置：先拆一件读丝印 Rev（早期 Rev 不支持 18V 低压启动），再数柜内是单电源还是双电源，缺哪补哪，别只补后卡忘了配前面板 133292-01。
- 非关键台架/培训机：可用拆机件过渡，但别进 SIL2 安全回路。
真实案例：西北某电厂 #2 机汽轮机 3500 机架，2019 年二渠买”133300-01 全新库存件”，贴纸写 133300-01 但前面板配的是 133292-02（高压直流版面板），上机后 24V 输出只有 8V，差点烧后卡。拆开比对，后卡是低压 24V 输入版，面板是高压 88–140V 输入版，内部跳线定义不同，强行组合导致 DC-DC 转换器输入级过流。此后该厂把 3500 电源类备件入库强制”后卡号+面板号联查（133300-01 + 133292-01 必须配对）”，不再信单号。库存策略从”备 1 件便宜拆机”改成”备 1 件原厂 NOS 成套 + 每 24 个月上电测输出纹波+电容 ESR”，并把同柜超 15 年老电源逐步预防性更换，消除电容干涸窗。
