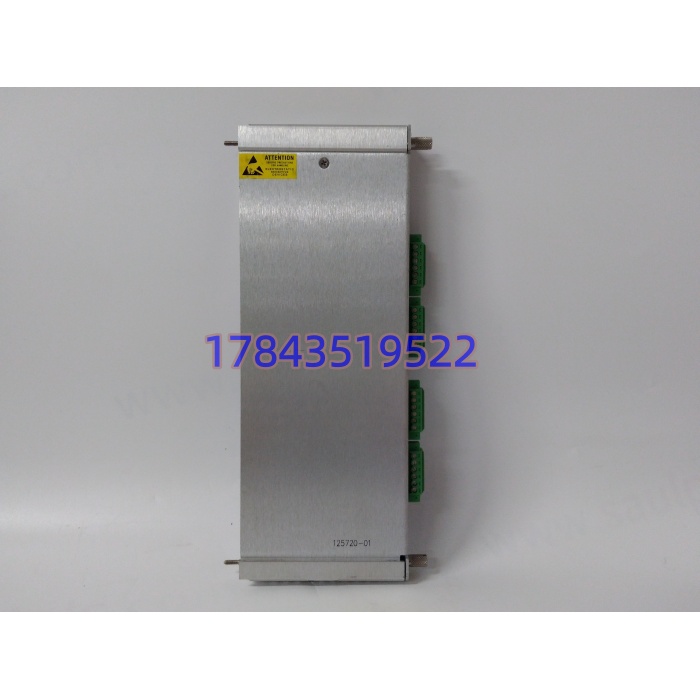

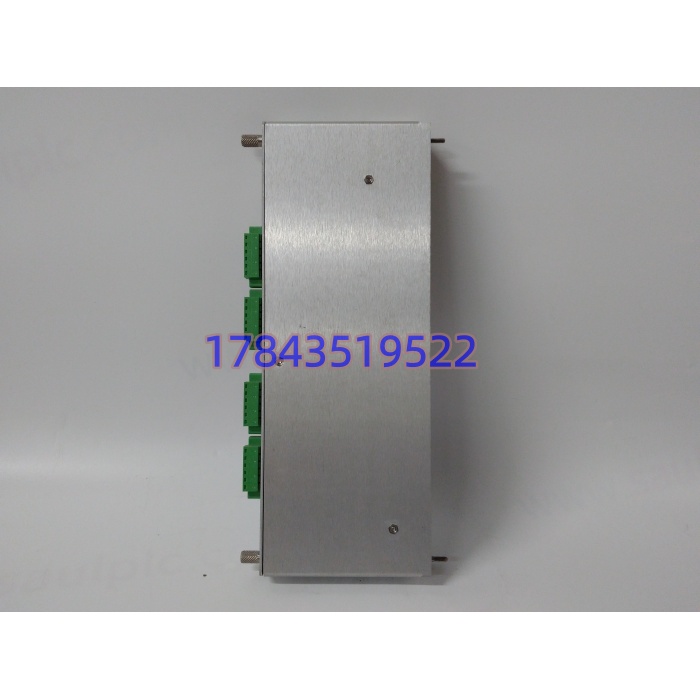

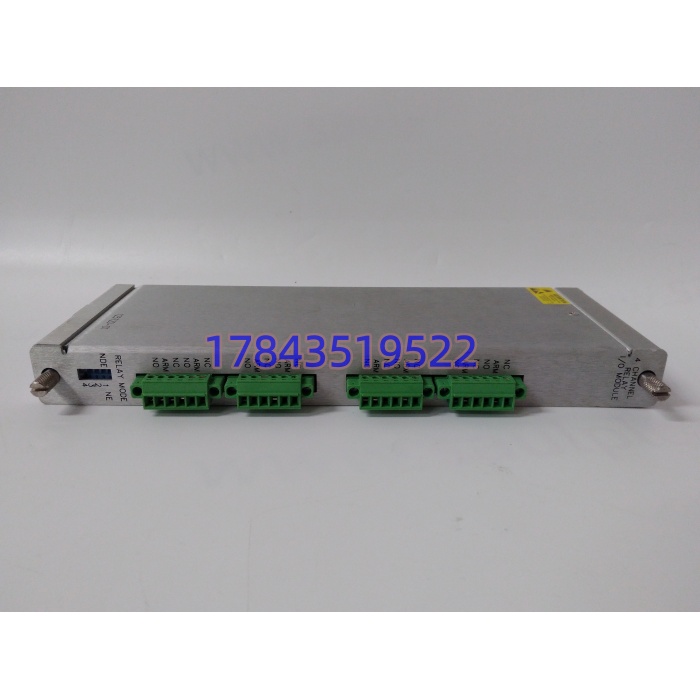

产品详情
· 型号：3500/32（简写 350032），P/N 125720-01
· 品牌：Bently Nevada（Baker Hughes）
· 系列：3500 机械保护系统（Relay Output Module）
规格参数
| 参数项 | 规格描述 |
|---|---|
| 模块定位 | 3500 机架四通道继电器输出模块（报警/危险/遮断硬接点执行级） |
| 适配系统 | Bently Nevada 3500/3500M 机架（配 3500/42M、3500/45、3500/50、3500/22M TDI 等） |
| 型号对应 | 3500/32（订货号 3500/32-01-00 等）；P/N 125720-01；同物历史号 149986-02 |
| 通道数 | 4 路独立可编程继电器 |
| 触点形式 | Form C（SPDT，常开/常闭可选）；部分资料标 DPDT 依子版本，以原厂 3500/32 手册为准 |
| 触点容量 | 5 A @ 250 VAC 阻性 / 5 A @ 30 VDC 阻性（感性负载需降额+RC 吸收） |
| 动作逻辑 | 每通道可编程：Alert/Danger/Not OK/Bypass；支持 AND/OR/2oo3 表决；锁存/非锁存；激励/去激励可选 |
| 响应时间 | 触发条件满足到触点动作 < 50 ms（典型 10–20 ms） |
| 供电 | 3500 机架背板 24 VDC（逻辑侧），触点侧现场独立回路；典型功耗 ~6 W |
| 隔离 | 线圈-触点电气隔离（典型 > 1.5 kV AC），通道间共 COM 依接线 |
| 指示 | 前面板 OK（绿）、TX/RX（通信）、每通道 Relay Active（红）LED；部分版本带手动测试按钮 |
| 热插拔 | 支持机架带电插拔（需 3500 维护规程，拔卡瞬间该 4 点输出暂断，建议先强制旁路） |
| 安装 | 3500 标准机架全高槽位（非 3300 系、非独立机箱、非 DIN 单卡） |
| 工作温度 | -30…+65 ℃（存储 -40…+85 ℃） |
| 防护 | IP20 机柜内 |
| 认证 | CE / UL / CSA / ATEX（依配置）；系统级符合 API 670，SIL 2/3 依整体架构 |
| 尺寸重量 | 241×24.4×99.1 mm（H×W×D），约 0.4 kg |
| 生命周期 | 3500 平台仍活跃，125720-01 归现役延续件；原厂按订单交（lead time 数周至十余周），二级市场库存/翻新为主 |
产品介绍
从 E 维护者视角切：125720-01（3500/32）是 3500 机柜里”监测卡算完危险、谁来拍遮断电磁阀”的那四对触点。3500/42M 看到轴振 7.5 mm/s 判 Danger，但 42M 本身不出硬接点，所有去汽轮机主汽门电磁阀、去 SIS 停机输入、去集控室声光的干接点全靠 3500/32 的 4 路继电器甩出去。现场实测发现，不少厂把 125720-01 和 3500/32-01-00（订货号完整写）、149986-02（老标签同物）混着叫，采购单写”350032 ×1″结果供应商发”3500/32 空板无继电器”或发”3500/92 网关”，因为 350032 是市场简写不是原厂订货号全称——原厂锁货必须写 3500/32-01-00 + P/N 125720-01 双号对齐。
严格来说，3500/32 的 4 路继电器默认分配是”按组态绑定监测通道的 Alert/Danger”，比如通道 1 绑 #1 轴振 Danger、通道 2 绑 #2 轴位移 Danger、通道 3 做 2oo3 振动表决输出、通道 4 绑转速超速——如果组态里把”去磁阀回路”和”去 DCS 硬点”绑同一继电器，继电器坏了会同时丢跳机和报警，这是组态忌讳。供应链价值算账：一块 125720-01 贸易商喊 8000–30000 元落差在是不是原厂环氧封胶、继电器银触点有无拉弧黑斑、背板金手指有无插痕；但一次汽轮机超速 3500/32 拒动、遮断电磁阀没电释放，叶片事故损失够买一百块。ABC 进 A 类（安全相关执行件），冷备必须”125720-01 本体 + 同机架 3500/22M 事件记录核对 + 现网继电器组态打印件”整套封存，别只买裸卡——继电器分配是和 42M/45/50 组态绑死的。
应用场景与库存策略
继电器输出最阴的故障不是不吸合（不吸合好查），是”Form C 触点因感性负载（电磁阀线圈 24VDC 2A）长期动作，银镉氧化物表面形成绝缘膜，Danger 该动时触点阻值 1.8kΩ，遮断回路电流不够电磁阀释放，运行当 3500 误报确认掉”，等真实超速再发生硬接点失效。
- 火电汽轮机遮断（3500 架 3500/42M+3500/32 125720-01，4 路继电器分别去主汽门/再热汽门/抽汽逆止/声光）：非它不可，3500 监测卡不直出硬接点；建议每面 3500 机架按”在线槽位数 ×1 冷备”备，且冷备件每 24 个月上电做继电器带载动作测试（接假负载动作 50 次测触点阻值）。
- 燃机/离心压缩机 API 670 MPS（3500/45 轴位移 Danger → 3500/32 去防喘阀+联锁停机）：ABC 定 A 类，安全库存 1 件自有冷备 + 供应商代管 1 件，交期按贸易商现货 5–10 天，原厂数周至十余周。
- 老 3500 升 3500M 过渡期：125720-01 在 3500M 机架仍兼容（背板协议一致），但新版固件可能要求 3500/32M 标识，老 125720-01 上 3500M 前需确认固件基线；不追加 last buy 除非老架延寿。
- 海上平台透平（盐雾+震动）：建议 125720-01 与 3500 机架背板锁固件、继电器输出端 RC 吸收回路一并备，单换卡不备吸收回路等于半备。
- 核电主泵/辅助汽轮机（监管留痕）：冷备件 SER 段与在线同批次，P/N 125720-01 必须一致（149986-02 老号混用需原厂兼容性函），跨批被审计挑刺。
某个项目里碰过这样一档：沿江电厂 #1 汽轮机 3500 架，3500/32（125720-01）通道 1 绑轴振 Danger 去主汽门电磁阀（24VDC 线圈 2A）。因 EH 油泄漏电磁阀长期带电，触点拉弧银氧化膜 1.6kΩ。超速试验 3360 rpm，3500/42M 发 Danger，继电器吸合但电磁阀电压从 24V 掉到 21.8V 不释放，遮断延迟 170 ms，末级叶片碰伤。拆 125720-01 看通道 1 触点发黑，从备件柜取同 P/N 换上，之后把”3500/32 继电器触点阻值季度测试”纳入超速保护定期试验，并在所有去电磁阀回路并联 47Ω/2W 假负载吸收电弧。再没在超速试验时抓瞎。
