描述
产品详情

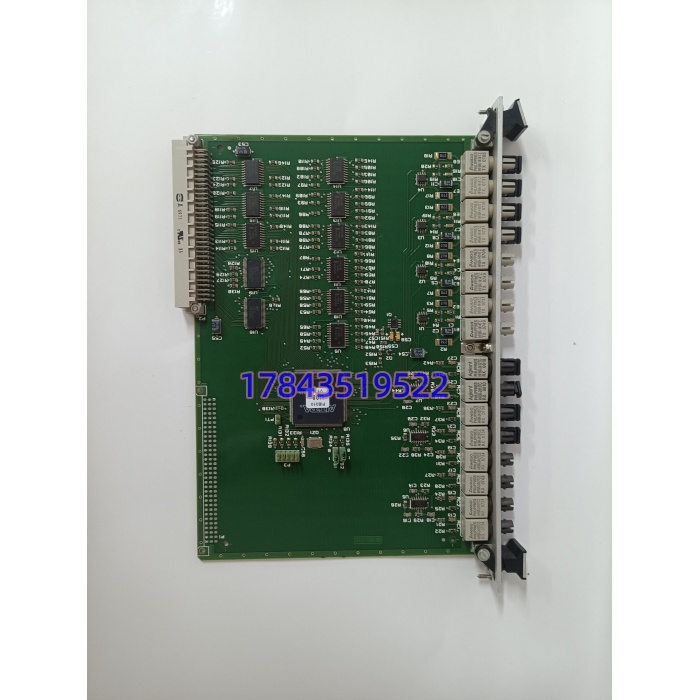

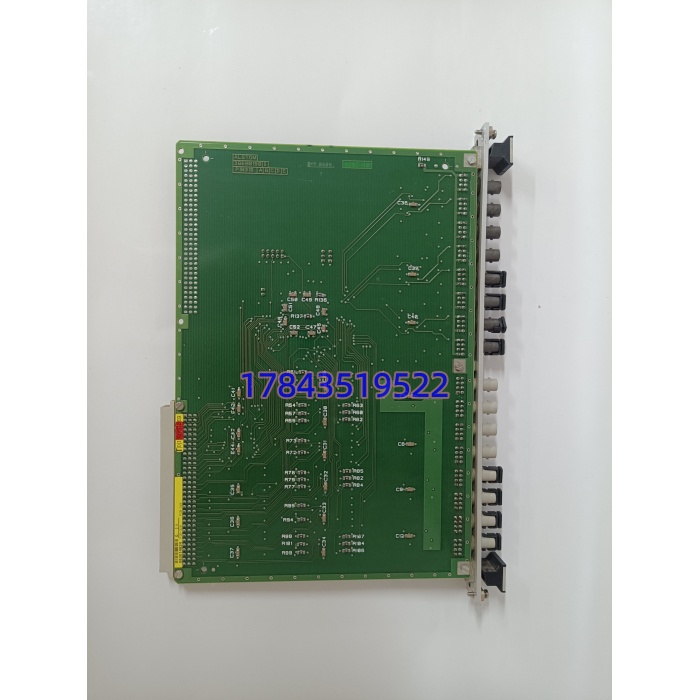

· 型号：PIB310（3BHB0190R0101）
· 品牌：ALSTOM（Converteam → GE Power Conversion）
· 系列：PIB 接口板族 / MV5000-MV7000 励磁与传动功率接口
规格参数
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 板卡定位 | Power Interface Board（功率接口板） | AVR(REG216) ↔ 晶闸管桥 中间层 |
| 输入信号 | AVR 侧低电平触发（TTL 级）、快熔/过热/桥臂状态反馈 | 收 REG216 或同级主控 |
| 输出信号 | 经脉冲变压器/光耦隔离放大后的 SCR 门极强脉冲（10–20V / 几 A 级） | 非逻辑电平直驱 |
| 反馈采集 | 快熔辅助触点、散热片过热开关、桥臂电流不平衡 | 回传 AVR 做闭锁 |
| 供电 | 逻辑侧 24VDC（背板或端子），功率脉冲侧由板载隔离电源/脉冲变供 | 不直吃 110–380VAC |
| 隔离 | 脉冲变原副边 ≥1500VAC，逻辑-功率地分离 | 防高压窜控 |
| 安装 | MV7000 功率柜内插槽 / 19″ 机架模块式（依柜型） | 非 35mm DIN 单卡自持 |
| 指示 | 板载 LED（电源/触发/故障/反馈） | 依 Rev 不同灯位有别 |
| 尺寸重量 | 标准欧式板或 19″ 子板，约 0.3–0.6 kg（视版本） | 以原厂 COC 为准 |
| 温度 | -20 ~ +70℃ 工作 | 存储 -40 ~ +85℃ |
| 防护 | IP20 柜内（功率单元内装位依柜体） | 非 IP65 |
| 关联件 | REG216（AVR）、PIB102A（通信卡）、PIB315B（VME 计数）、MV7000 SPU | 同柜搭档 |
| 生命周期 | Converteam 线进 GE 后转成熟后期，3BHB0190R0101 新货按例外/Long Lead，流通靠 NOS+拆机测好 | 国内多拆机重喷 |
产品介绍
（F 历史生命周期验证切入）PIB310 3BHB0190R0101 在 ALSTOM/Converteam 圈子里身份比 ABB PCD231B101 还容易被网页搅浑——有人写 32 路 ETS 数字输入卡，有人写保护继电器，有人写机器人运动控制 PCB，全错。真身是 MV7000 / MV6000 静态励磁或中压传动功率柜里的晶闸管接口板：REG216 算完触发角吐 TTL 脉冲，PIB310 负责隔离+功率放大，经脉冲变压器打进三相全控桥 6 只 SCR 的门极；反过来快熔断了、散热片过热了，硬接点先汇总到这块板再回 REG216 闭锁。某个沿海电厂 MV7000 励磁项目里碰过：REG216 报”Pulse Not Fired”但自身诊断绿，查到最后是 PIB310 上一颗脉冲变次级绕组匝间短路，某相触发偶尔丢，无功调节低频抖——主控制器背锅背了两周。
严格来说，3BHB0190R0101 是基础物料号+Rivision 后缀，采购单只写 PIB310 供应商可以发 PIB310 空白板或 PIB310A 改板，插 MV7000 槽位长度不对。从 TCO 看，单块 NOS 几千到一万出头，比起一次励磁丢脉冲导致失磁跳机（300MW 级日损电量六位数），A 类冷备 1 件/功率柜+同柜 不同备是底线。GE 把 Converteam 线并进 Power Conversion 后没宣布硬 EOL，但 3BHB0190R0101 这版走 Long Lead，老 再跑十年靠的就是拆机测好件续命。
应用场景与库存策略
PIB 接口板失效最阴险：不是”柜子红 Fault”，而是单相触发偶尔丢、SCR 导通不对称、励磁电流纹波悄悄涨，运行当电网扰动。原厂 Long Lead 后，拆机件脉冲变绝缘是否老化、EEPROM（若有）里偏置常数是否清过，是换上后活多久的关键。
- 火电/水电 静态励磁（++6SCR 桥）→ 非它不可（脉冲变隔离时序绑死 硬件 Rev，换 PIB310A 改板要重对触发极性）→ ABC 分 A 类，单柜备 1 件未上电冷备+区域库 1 件周转。
- 冶金中压传动 主辅传动 → 启停强励冲击大 → 建议供应商寄售 1 件，业主不占资金。
- 轨道交通牵引变流老线（Converteam 遗产柜）→ 备件到货必须做 AVR 假触发注入+示波器抓 6 路脉冲变次级输出（幅值/宽度/对称度比对），别信”LED 绿即好”。
- 同厂多柜同源 → 与 PIB310A/PIB315B 禁止混备（同柜 报 Interface Mismatch）→ 备件 BOM 锁死”3BHB0190R0101 + 同柜 固件 Rev”，禁止只写 。
- 出口 EPC（含 IEC 61800-5-1 文档链）→ 必须带原厂 COC 或 GE 授权翻新标 → 拆机件过不了 FAT，LTB 没赶上的走 GE Power Conversion 再认证。
真实案例：2022 年华南某燃机电厂， 励磁 U 相触发偶尔丢，无功 0.5Hz 低频摆。 无 Fault，运行当 PSS 没调好。库存系统写”ALSTOM PIB 备件 1 件”——翻出来是 PIB102A（通信卡），插脉冲槽长度不对。紧急从新加坡调 3BHB0190R0101 拆机测好件，报价原厂 Long Lead 前期 3.1 倍，到货先断 24VDC 控制电+等功率柜放电，换上后 侧注入模拟触发、示波器抓 6 路脉冲变次级：幅值 16V±0.5V、宽度 120μs±5μs、60°间隔误差 0.4°，带空载励磁升压无摆动才并列。反思：冷备件台账写”PIB 板”等于埋雷，必须锁” 3BHB0190R0101 + 同柜 Rev + 脉冲变次级测试记录 + 换板后 6 脉冲对称 SOP”，并把”低频无功摆先查 脉冲变”写进故障树。
