描述
产品详情

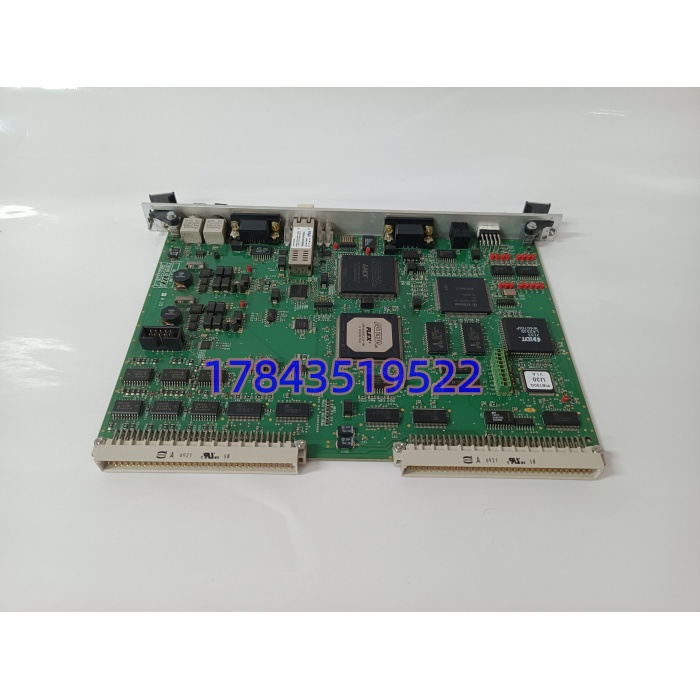

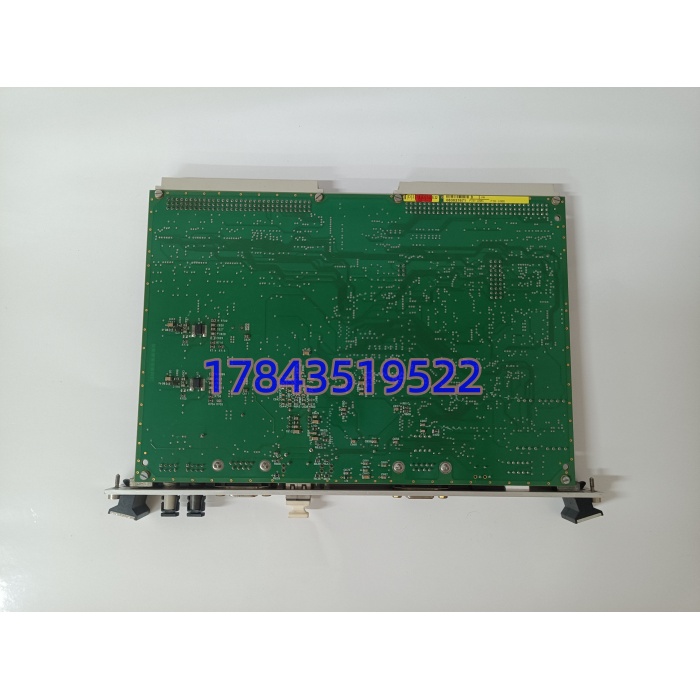

· 型号：PIB100G
· 品牌：ALSTOM（现 GE Grid Solutions）
· 系列：Alspa P320 / V233 DCS
规格参数
| 参数项 | 标称值 | 备注 |
|---|---|---|
| 产品定位 | 过程接口缓冲与配电基板（Process Interface Baseplate） | 位于机架背部，I/O 模块插在其上方 |
| 订货号 | 3BEE0226 | PIB100G 为板级名，G 为硬件代次 |
| 适配系统 | Alspa P320、V233、部分 Advant OCS 老柜 | 不兼容 AC800M / Symphony Plus |
| 供电输入 | 24VDC 冗余双路（典型 20W），±10% | 经内部保险丝/滤波后为 I/O 模块供电 |
| 信号缓冲 | 多路 DI/DO/AI 通道隔离缓冲 | 具体点数依插在其上的 I/O 子模块而定 |
| 隔离耐压 | 通道-背板 ≥1500VAC；通道间 ≥500VAC | 抗现场共模干扰核心指标 |
| 浪涌保护 | 内置 TVS 管/压敏电阻 | 防感应雷和开关浪涌 |
| 背板总线 | ALSTOM 专有高速总线（非标准 VME 协议） | 与 P320 CPU（如 P342）握手 |
| 指示 | PWR / RUN / ERR / CH.FLT LED | ERR 亮=背板通信异常或内部缓冲故障 |
| 热插拔 | 支持（需系统允许，I/O 模块先于基板拔出） | 基板本身支持在线更换 |
| 机械 | 标准 P320/V233 机架背板尺寸，约 300×200×30 mm | 螺钉锁固，带导轨导向槽 |
| 环境 | -20~+70℃（运行），5-95% RH 无凝露 | 海拔 2000m 降额 |
| 状态 | ALSTOM 已停产，GE 接管后主推新平台，MRO 拆机/New Surplus 为主 | 无同槽 Pin2Pin 继任 |
产品介绍
从维护者视角看，PIB100G 是那种”CPU 报 ‘I/O 总线故障’，但你量现场信号好好的”的隐形背锅侠。在某个老旧电厂输煤程控系统里碰过：P320 机架间歇报 “PIB100G Communication Loss”，操作画面上皮带秤流量全灰。维保先查 CPU 和通信电缆，折腾两小时无果，最后发现是 PIB100G 内部背板总线驱动器的一个引脚虚焊——信号在基板前端（现场侧）畅通无阻，但在通往 CPU 的背板总线上”断片”了。这种故障万用表量不出来，示波器打背板信号才抓得到毛刺。
严格来说，它只在 Alspa P320 / V233 机架 + 同代 I/O 子模块 + 专有背板总线三位一体下是原配；市面上有人把它和 ABB Advant 的某些接口板混为一谈，虽然外形相似且同属老欧洲 DCS 遗珠，但背板时序和电气定义天差地别。TCO 上单件 MRO 价 3000-8000 块，但它能让一套老 Alspa 系统不必为一块基板做整体 DCS 迁移——后者牵涉到全站 I/O 表重做、控制逻辑重下装、操作画面重组态，单次改造报价常破百万。备 1 件同型号冷备，是老 机柜性价比最高的保险。
应用场景与库存策略
PIB100G 最阴的失效是”间歇性通信中断”——受温度循环影响，内部总线驱动芯片焊点疲劳，故障在高温或振动时发作，常温时又”自愈”。采购上原厂早已停产，MRO 拆机件怕的是内部保险丝老化、滤波电容干涸、或者前任维修时留下的助焊剂残留导致电化学迁移。
- 火电/水电辅控（输煤/除灰/化学水）： 作 机架接口基板 → 非它不可因老 Alspa 系统背板私有协议 → 建议每机架备 1 件冷备（A 类，基板故障=整架 I/O 瘫痪）。
- 轨道交通（老地铁牵引控制）：V233 系统机柜 → 非它不可因现场布线已固化，换型需重做机柜配线 → 建议 Last-time-buy 按现网机架数 30% 囤，重点检查基板背部电容状态。
- 新建项目：ALSTOM/GE 主推新 DCS 平台 → 采购阶段直接砍 。
- 改造陷阱：有人拿通用 VME 接口板或 ABB Advant 接口板”替”它 → 物理插槽能对上，但背板电气定义和时序完全不同，插上去轻则报总线故障，重则烧 CPU 板 → 运行装置只做 3BEE0226 同型号备件。
- 无人值守站：基板坏了远程复位无效 → 安全库存 = 1 件 Buffer 现场锁柜。
真实案例：2021 年西南某自备电厂，除灰系统 Alspa 控制柜（ 3BEE0226）运行第十二年。夏季高温期，PLC 频繁报 “Rack 1 I/O Fault”，复位后又能运行几小时。维保用热成像仪发现故障机架 局部温度比邻架高 8℃，拆下检查发现内部 5V 电源滤波电容顶部鼓包，导致背板供电纹波过大，CPU 偶发通信超时。库房零库存，西安 MRO 调同型号拆机件 48 小时到，停电更换后连续高温运行一周无故障。事后把 提 A 类，按全厂 8 个 机柜各锁 1 件冷备，并把所有在网基板电容状态列入年度检修必查项。那次若等原厂备件或盲目升级新 DCS，除灰系统停运导致全厂停机损失约 50 万/天，一件备件不到 6000。
