描述
产品详情

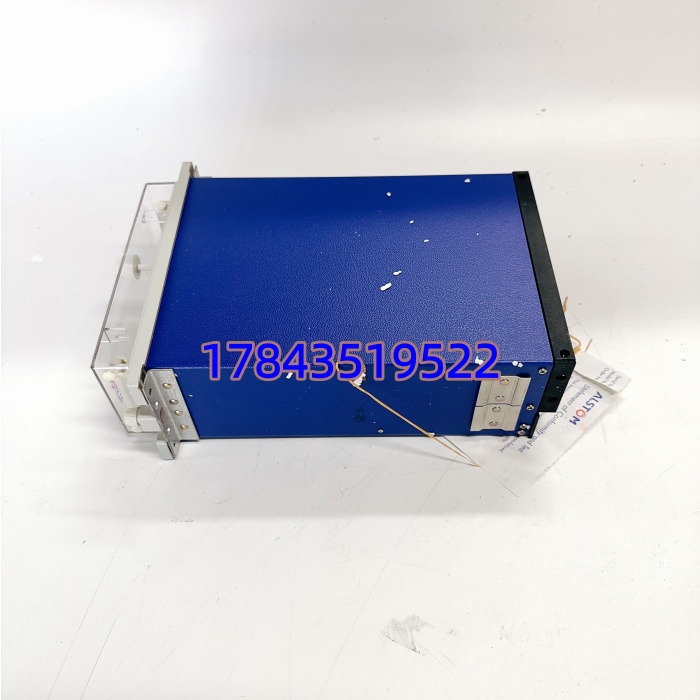

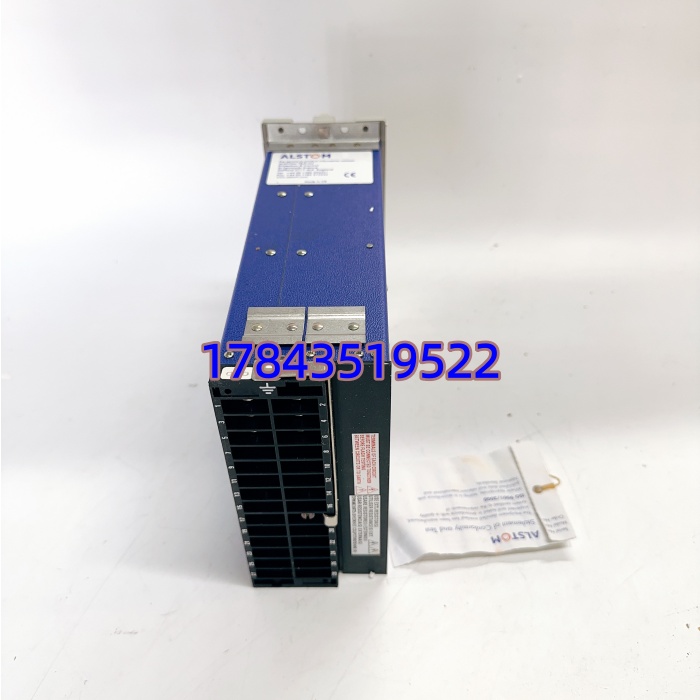

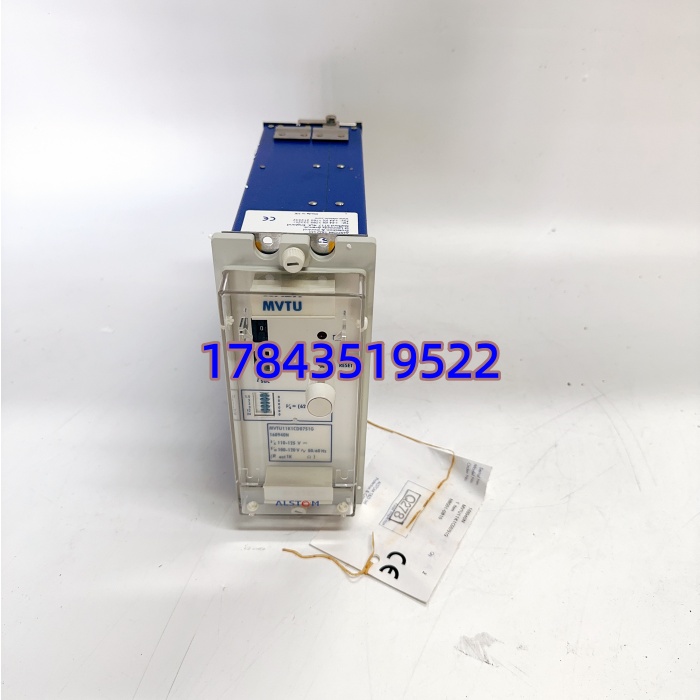

· 型号：MVTU11K1CD0751G
· 品牌：ALSTOM（GEC ALSTHOM / AREVA → GE Grid）
· 系列：MVTU 系列 — Turbine Underspeed / Overspeed Trip Unit（Micom P24x 系统配套或独立机架）
规格参数
- 模块类型：汽轮机超速/跳闸单元（Trip Unit），用于机械保护系统独立或配合 Micom P242/P343
- 功能：接收磁阻/电感测速探头脉冲，监测转速超定值后驱动跳闸继电器并自锁
- 输入信号：2~3 路转速脉冲输入（方波/正弦，典型 0.5~50kHz 对应 0~9999 rpm，依探头变比设定）
- 跳闸设定：面板拨码或内部电位器设定超速百分比/绝对转速值（具体范围需核对子型号，典型 103%~110% nₙ）
- 逻辑模式：支持 1oo2 / 2oo3（三取二）通道表决逻辑（依机架配置与跨接片设置）
- 跳闸输出：至少 1 组大功率跳闸继电器（常开/常闭转换），驱动断路器跳闸线圈或 ETS 回路
- 报警输出：预报警(Alarm)继电器接点，通常为超速预设值-2%~-5%
- 供电电压：依后缀编码，常见 DC 24V / 48V / 110V（后缀 K1=DC110V 典型，CD0751G 为特定配置码——需核对原屏 BOM）
- 复归方式：面板手动复归按钮（带机械旗标/LED 指示），可选电复归（依变体）
- 试验功能：面板 TEST 按钮模拟超速条件，验证跳闸回路完整性而不真正跳机
- 安装方式：插入专用 MVTU 机架/底座（螺钉固定或插拔卡入），35mm DIN 或专有机架（依系统）
- 工作温度：0℃ ~ +55℃（柜内典型）
- 防护：符合 IEC 60255，ESR（Essential Safety Related）级拒动/误动指标
- 尺寸（参考）：面板约 96×96mm 或插框式 半高/全高（依具体机架，典型 DIN 43700 96×96 或 19″ 子架模块）
- 认证：IEC 61508SIL 2/3（依具体配置与系统架构，需核对证书）
产品介绍
MVTU11K1CD0751G 是 ALSTOM/AREVA 汽轮机保护屏里的专用超速跳闸单元，通常装在 ETS（Emergency Trip System）机架或作为 Micom P24x 保护的独立硬接线超速后备。它直接接磁阻式测速探头（MPU），内部比较实际转速与设定跳闸值，超限后闭合大功率跳闸继电器驱动 AST/OPC 电磁阀或断路器跳闸回路，并自锁保持直到运行人员现场复归——这是独立于 DCS/DEH 软件的最终机械安全防线。
和单纯用 PLC 或 DEH 软逻辑做超速保护不同，MVTU 是硬接线模拟+继电器架构，不依赖扫描周期，不受 CPU 死机影响，且带物理旗标可事故后回溯谁动作过。大量 90 年代~2010 年投运的 300MW/600MW 火电机组、联合循环燃机仍用它做 ETS 首出跳闸环节，换件只能找原型号或经认证的 GE 替代件。
应用场景与行业案例
痛点切入
我在现场遇过新建 DCS 改造后，有人把 ETS 超速保护改由 DEH 软逻辑实现，结果一次 DEH 站死机没出口，幸亏老屏里 MVTU 单元还并联做后备才没飞车。后来业主坚持恢复双 MVTU 硬接线超速+DEH 软超速三重配置。这模块的价值就是”不依赖任何计算机”——纯电磁+电子硬判据。
典型场景
- 300MW/600MW 火电汽轮机 ETS——三路 MPU 测速进 MVTU，2oo3 表决驱动 AST 电磁阀，独立于 DEH 的最终超速保护
- 联合循环燃机跳闸屏——配合 Micom P342 做机械超速后备，带面板试验按钮定期验证
- 工业透平（化肥/炼化压缩机）——小机组 ESD 简化架构，单 MVTU 做超速+低压油联动跳闸
- 老式汽轮机油系统改造——保留原 MVTU 机架，只换故障模块维持遗产系统继续运行
真实案例
北方某 300MW 机组 #1 机大修后 ETS 传动试验，#2 通道 MVTU11 面板红灯亮但跳闸继电器不吸——量线圈开路，内部绕组烧断（估计老化和长期带电）。库房无备件，临时短接跳机风险太大不能省。连夜从邻厂同型机组拆借确认型号 MVTU11K1CD0751G 完全同后缀，插回底座、设定同超速值(110%)、按 TEST 按钮验证跳闸 AST 动作 OK，复归旗标投入运行。老师傅事后把”该型号备件×1″写进年度采购计划——这种东西十年不动，一动就要命。
