描述

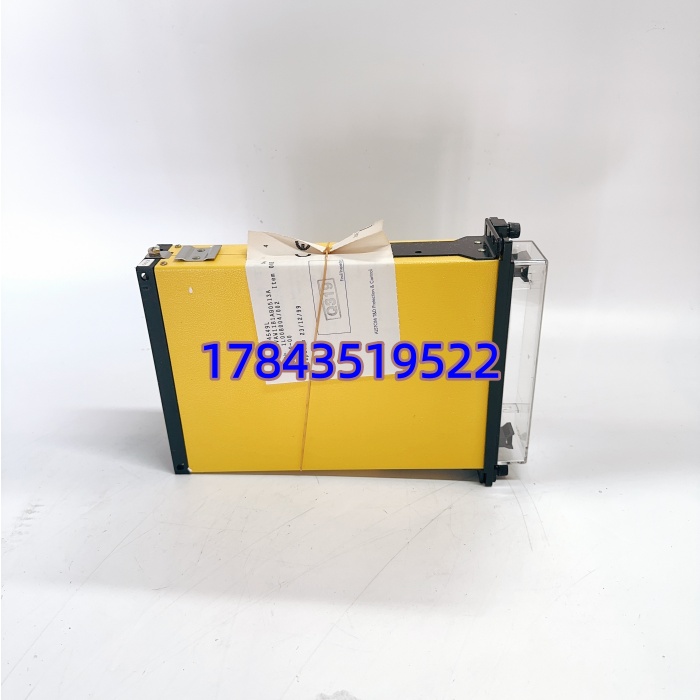

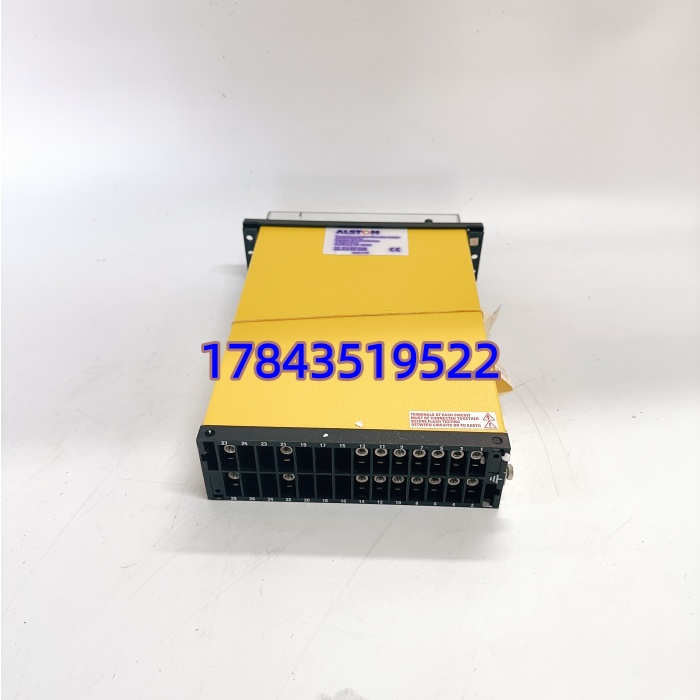

产品详情
· 型号：MVAW11B1AB0513A
· 品牌：ALSTOM / GEC Alsthom（现 GE Grid Solutions — Micom 保护产品线）
· 系列：Micom MVAW / MVAX 系列数字式电机综合保护继电器（外接 CT 型，”0513A”=2RO+1AO 配置）
规格参数
- 产品类型：数字式三相异步电动机综合保护继电器（Micom MVAW 系列）
- 适用对象：低压/中压三相异步电动机，通过外接 CT（CT 变比可在继电器内设定）覆盖数 A～数百 A
- CT 输入：1A 或 5A 二次侧，按 CT 变比键盘/软件设定一次侧电流
- 保护功能：热过载（I²t）、堵转（Lockout rotor）、欠载/干运行（Underload）、相间不平衡、缺相、接地故障（高阻/低阻依 CT）、多次启动限制、热记忆保持
- 数字量输出（DO）：2 只可编程机电继电器（典型 0513A 配置：1×跳闸 + 1×报警/预警），触点容量需核对手册（典型 5A/250VAC）
- 模拟量输出（AO）：1 路 4–20mA（典型反映电机负载率 % 或实测电流），隔离型
- 控制电源：典型 24 VDC、48 VDC 或 110/220 VAC/DC（依具体订购代码 B1 段，需核对铭牌）

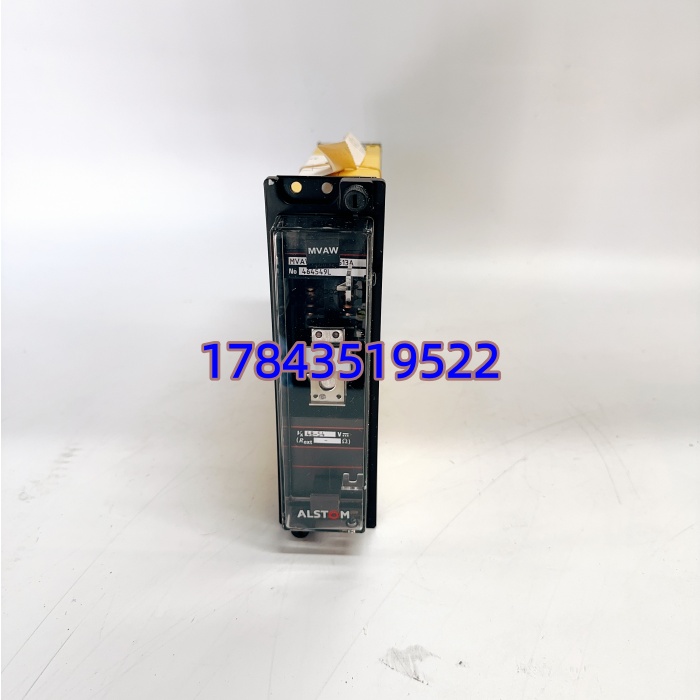

- 本地操作：前面板 LED 指示（运行/跳闸/报警）+ 按键翻页查看电流/热容量/故障记录
- 通信接口：RS-485（Alstom 私有规约或 Modbus RTU，依固件），可通过 Micom S1/S10 软件下装定值
- 事件记录：最近 N 次跳闸原因、跳闸时电流值、热容量百分比（SOE 带时标由内部时钟提供）
- 安装方式：35mm DIN 导轨或面板螺钉安装（依壳体变体）
- 工作温度：−10 ℃ ～ +55 ℃
- 认证：IEC 60255 系列继电保护标准、CE、需核对是否含 KEMA/UL
- 调试软件：Micom S1 Agilo / S10（读取/修改定值、上传事件记录）
- 需核对/以原厂手册为准：控制电源电压档次（24VDC vs 110VAC etc.）、通信规约版本、CT 一次侧额定范围设定
产品介绍
MVAW11B1AB0513A 是 ALSTOM Micom MVAW 系列电机保护继电器，专门替代传统热继电器+欠载继电器组合。它靠外接 CT 采样三相电流，内部跑 I²t 热模型做过载保护，同时管堵转、相不平衡、接地故障和欠载（泵干转检测）。”0513A”后缀在这批老 Micom 里代表带两副可编程继电器（通常一副跳闸一副预警）和一路 4–20mA 模拟量输出送 DCS 显示负载率——这在老厂泵群监控里很实用。
坦白讲，这和 ABB 的 UM5/REF 或 Siemens 3UF 不是一回事，不能互换。ALSTOM 被 GE 收购后 MVAW 部分型号 EOL，原厂新订周期长。现场坏了基本靠 NOS 或测试好的二手。有一点要注意：后缀 “0513A” 含 I/O 配置定义——DO 数量和 AO 有无——换件必须核对旧件标签完整后缀，否则跳闸回路可能接错。
应用场景与行业案例
痛点切入
我在现场遇过化工厂循环水泵控制柜热继电器年年烧点，换了 MVAW 后堵转和干转都管住了，但两年前一个雷雨夜 MVAW 前面板 LED 全灭——控制电源回路受感应过压打坏内部电源板。原系统 DCS 靠那路 4–20mA 看泵负载，丢了信号触发”泵状态未知”联锁停线。这种时候改 ABB 或西门子意味着重新做 CT 变比设定、改 DCS 模拟量点表，风险大，原型号替换十分钟恢复。
典型场景
- 石化/化工——关键工艺泵（进料泵、回流泵）电机保护，欠载检测干转，4–20mA 送 DCS 监盘
- 水处理——污水厂提升泵、曝气机，MVAW 外接 CT 适配大变比 CT（如 300/5A），省去整批热继电器
- 电厂辅机——给水泵、引风机电机保护，与 Micom P 系列保护共屏用 S1 软件统一管理
- 冶金——轧机辅传动电机，相不平衡保护捕捉早期绕组隐患
真实案例
北方某污水处理厂 #3 进水泵房，夜班中控报”3#提升泵保护装置通信中断且模拟量归零”。到现场查 MVAW11B1AB0513A PWR 灯灭，测控制电源端子有 220VAC——确认内部电源模块失效（老装置常见）。库房有测试好同后缀模块，断电拆旧（先拍照记录 CT 变比设定值！如 300/5→一次侧 180A），装新，通过前面板或 S1 软件把 CT 变比、保护定值、DO 功能定义（跳闸/报警）原样录入，上电清故障做模拟脱扣测试 OK。全程不到半小时，没动主回路 CT 和跳闸电缆。老师傅说：这 Micom 老继电器原厂都不接单了，库房留两块比啥都强。
