产品详情

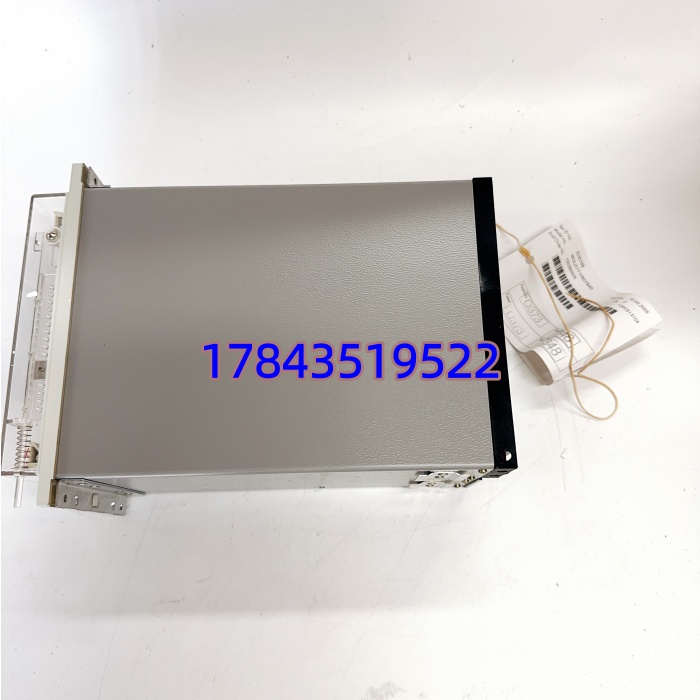

· 型号：MVAJ27T1FB0784D
· 品牌：Alstom Grid（现 GE Grid Solutions，原 GEC Alsthom MVAJ 系列）
· 系列：MVAJ（Micromho VAJ）数字式中压保护继电器
规格参数
- 产品全称：MVAJ Series Digital Overcurrent & Earth Fault Relay（中压馈线保护）
- 保护功能（典型 MVAJ27）：三相过流 IDMT + 瞬时（ANSI 51/50），零序/接地故障 IDMT + 瞬时（ANSI 51N/50N），可选方向判别（ANSI 67/67N 依具体变体）
- CT 额定输入：1A 或 5A 二次（依选项代码 FB0784D 中 CT 规格，需核对原屏—多数国内 10kV 用 5A）
- CT 测量范围：典型 0.04×In ~ 40×In（过流），接地 0.02×In ~ 2×In（依整定）
- IDMT 曲线：IEC 60255-3标准曲线（Normal Inverse / Very Inverse / Extremely Inverse 等），IEEE/BS 曲线可选
- 跳闸时间精度：± 设定值的 1% 或 ±20ms（取大者），典型固有动作时间 < 30ms（瞬时段）
- 辅助电源（典型）：DC 110V / 220V 或 AC/DC 88~264V 宽压（依后缀—T1 通常指 DC 110V/220V 选项，需核实）
- 输出接点：多组 Form C（SPDT）独立跳闸/告警/闭锁继电器，典型 5A/250V AC 分断能力
- 输入/控制接点：多路二进制输入（BI）用于远方跳闸、保护投退、复归，光电隔离

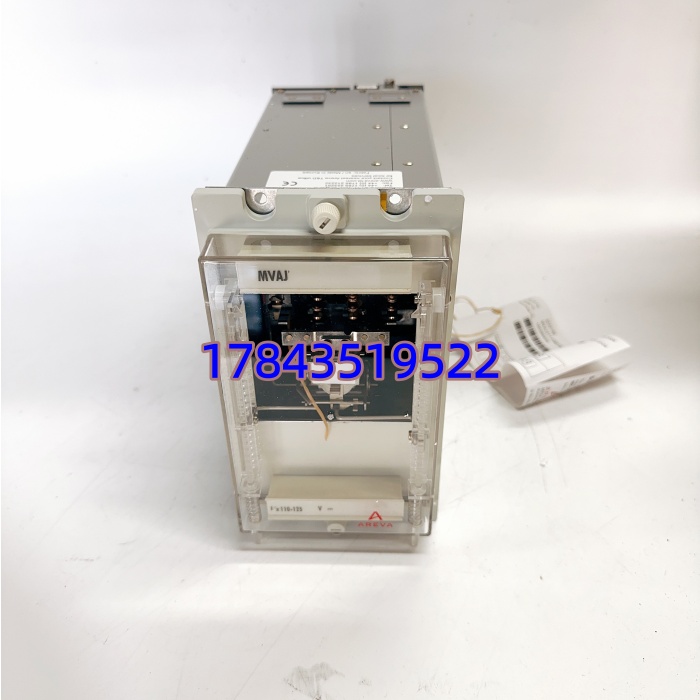

- 本地人机界面：前面板 LCD 字符屏 + 浏览键 / 旋转编码器 或 LED 指示灯组（依年代批次有单色点阵或段码 LCD）
- 通信接口（依选项）：RS-485 口支持 Modbus RTU / IEC 60870-5-103（部分带 “C” 或 “E” 选项），FB0784D 后缀需核对是否有通讯口

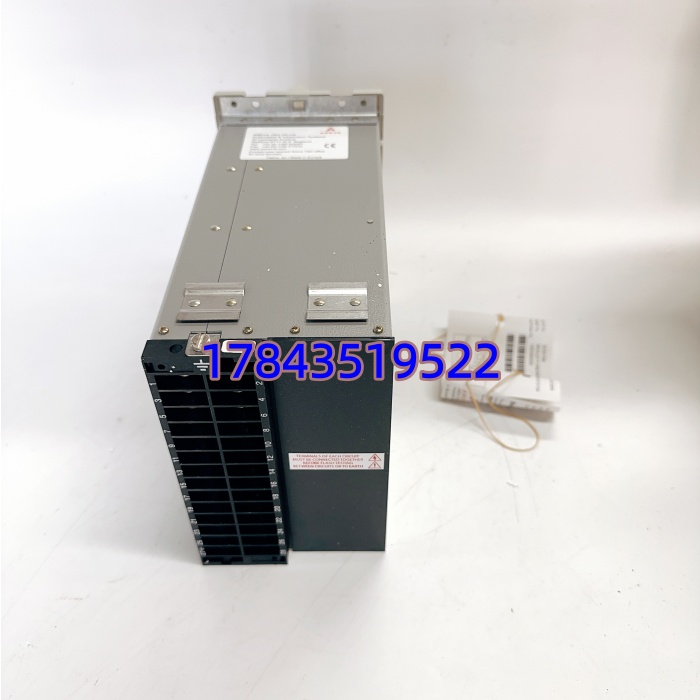

- 安装方式：标准 96×96mm（DIN 43700 / IEC 60294）面板开孔，后面板螺丝端子或插件式端子排
- 环境规格：工作温度 -10°C ~ +55°C，存储 -25°C ~ +70°C，IEC 60255-5 绝缘/EMC 要求
- 认证标准：IEC 60255 / ANSI C37.90浪涌及 EMC，KEMA 或 ASTA 型式试验（依具体证书）
产品介绍
MVAJ27T1FB0784D 是 Alstom 早年 MVAJ 系列里给 10kV~35kV 厂用电馈线或配电变压器低压侧配的数字过流+接地保护。它比老式电磁式 GL 型继电器准得多——IDMT 曲线可编程，接地灵敏度可调，带自检和事件记录（SOE）。坦白讲，这系列在 2000 年代国内电厂、石化自备电厂、钢厂 6kV/10kV 开关柜里用量极大，现在很多还在跑。
有一点要注意：MVAJ 后缀代码（T1FB0784D）定义了 CT 变比默认、辅助电源电压、通讯口有无、端子排列。换件必须和原柜 BOM 完全一致或经继保工程师核对选项匹配，否则 CT 极性、零序接法或辅助电源不对会拒动或误动。GE 已将其逐步被 UR 系列（如 F60/T60）取代，新项目别再选型，但老柜 MRO 还得找同型号。
应用场景与行业案例
我在西北某自备电厂遇到过一回：10kV 给水泵柜 MVAJ 突然”保护闭锁”灯亮，无法复归，查下来是继电器内部电源模块电容老化导致 +5V 逻辑电压跌落锁死。那天正好雨季，备用电源自投试验后这台泵要立即投运，没备件就得把相邻不重要的除尘风机柜拆过来顶——耽误半小时，厂长脸都绿了。
典型场景：
- 电厂/钢厂 6kV、10kV 厂用馈线：给输煤皮带、循环水泵、破碎机供电回路做过流+接地保护，老柜指定 MVAJ 系列，新微机保护尺寸不兼容。
- 石化/化工 10kV 配电室：腐蚀环境要求继电器密封好，MVAJ 前面板 IP52 级，带敷形涂层版适合此类场合。
- 水泥厂/矿山 6kV 球磨机供电回路：重载启动电流大，需 IDMT 曲线躲过启动但又能灵敏接地故障——普通热继电器做不到。
- 变电站 35kV 以下线路/站用变保护：配合后台 SCADA（如有 103 规约口），做简易馈线保护及 SOE 上传。
真实案例：南方某 220kV 变电站 10kV 电容器组保护用的 MVAJ27，运行第 14 年某天发现液晶无显示但保护功能仍在（暗病）。运行人员汇报后决定趁停电年检换掉。库房恰好有一块同后缀 MVAJ27T1FB0784D 拆机件（测试 OK，液晶正常，CT 输入 5A 匹配），停电 15 分钟拆旧装新、核相、加模拟电流做速断/零序传动试验通过，恢复送电。老师傅说：”这老 Alstom 皮实，但液晶和电源板电容十五年后必查，备件不躺着就是赌命。”
