描述
产品详情

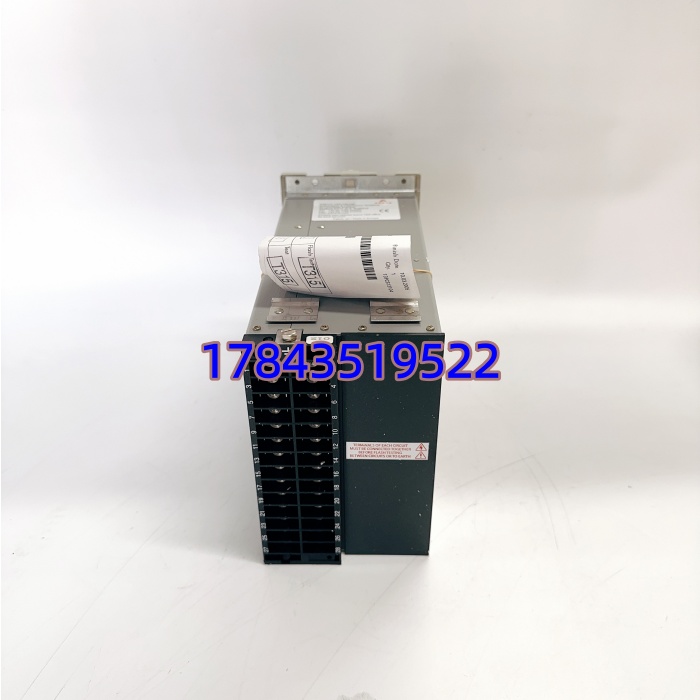

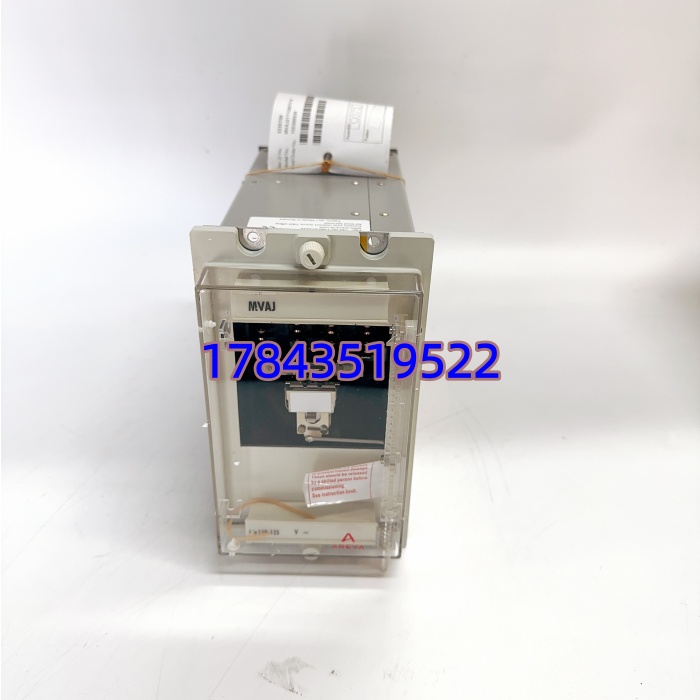

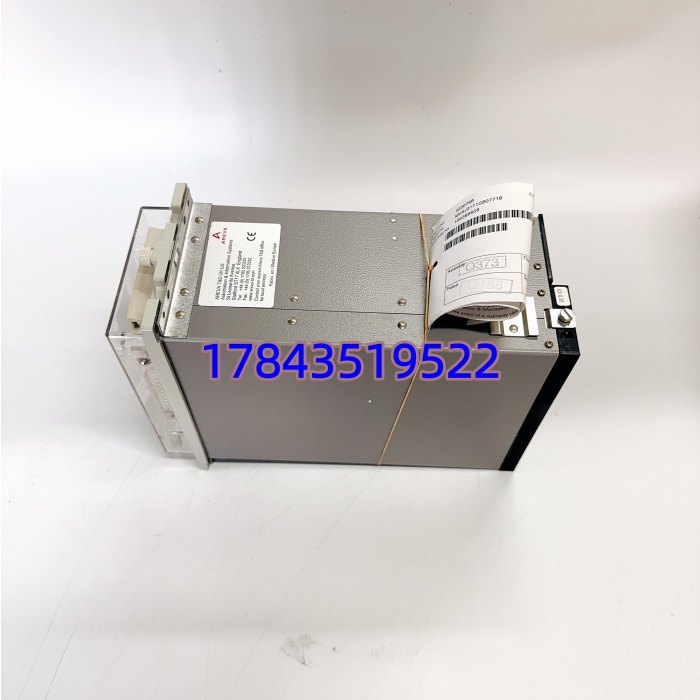

· 型号：MVAJ21T1GB0771B
· 品牌：ALSTOM（GEC ALSTHOM，现归属 GE Vernova Grid Solutions）
· 系列：MVAJ 21 — High Burden Self-resetting Tripping/Auxiliary Relay（带Economy节能元件）
规格参数
- 产品类型：电磁式高负担辅助跳闸继电器（High Burden Tripping Relay with Economy Feature，Self-reset）
- 型号族：MVAJ 21 Series，Type SR（Self Resetting），带后装节能元件（Economiser）
- 额定电压（依铭牌）：DC 110V / 220V（常见配置，后缀T1GB0771B通常对应110V DC，需核对实物铭牌确认）
- 动作电压：通常为 55%～70% 额定电压（约60V～77V @110VDC版）
- 释放（复位）电压：约 5%～15% 额定电压
- 动作时间：≤15 ms @额定电压（典型8～12ms）
- 复位时间：≤20 ms
- 节能特性（Economy）：动作后内部辅助触点切入串联电阻，将线圈电流降至约30%～40%维持电流，降低线圈发热和电池负担
- 触点配置：多组转换触点（Form C / Changeover），通常5组（依堆叠版本），具体以铭牌标注为准
- 触点额定负载：5A @ 250V AC / 5A @ 125V DC（阻性），可驱动断路器跳闸线圈
- 线圈功耗：吸合时约 6W～12W（依电压版），保持时经节能后约 2W～4W
- 绝缘耐压：线圈–触点 ≥2kV AC（1min），触点间 ≥1kV AC
- 机械寿命：≥100,000 次（无载）；电气寿命依负载类型
- 抗干扰：高负担设计可耐受直流系统对地电容放电脉冲（符合 ESI 48-4 Class EB2）
- 安装方式：面板嵌入式安装（带固定夹）或 DIN 导轨适配底座（依配套基座型号）
- 工作温度：-20℃ ～ +60℃（部分资料标 -25℃～+70℃）
- 存储温度：-40℃ ～ +85℃
- 湿度：5%～95% RH（非冷凝）
- 认证标准：IEC 60255、BS EN 60255、ESI 48-4（英国输电标准）
- 外壳：阻燃模压塑料，面板带机械动作指示器旗标（Hand/Reset 旗标或 LED 依版本）
产品介绍
MVAJ21T1GB0771B不是保护测量单元，它是保护回路里的”功率放大器”——微机综保的跳闸输出触点容量往往只有几十毫安，直接驱动220V DC断路器跳闸线圈会烧保护触点。这卡插在保护屏跳闸回路中间，用小电流触发大电流输出，同时带高负担（High Burden）设计抗直流系统电容放电干扰，动作后自动切入节能电阻防止长时间保持线圈过热。MVAJ 21是自复位型（SR），故障清除后线圈失电即返回，不像MVAJ 23要手复。
和通用中间继电器最大的区别：① 符合 ESI 48-4 EB2 高负担标准，抗直流系统杂散电容误动；② 内置节能元件是专门为长时间带电保持设计的（普通继电器长期110V/220V DC保持容易烧）；③ 动作时间极短且有明确的触点回读能力供保护屏监视。换件时必须核对铭牌额定电压（48V/110V/220V DC）和后缀编码，电压不对直接拒动或过激励烧线圈。
应用场景与行业案例
痛点切入（工程师视角）：
老站改造最怕保护传动试验时发现跳闸回路”有信号但断路器不动作”——十有八九是前任用普通欧姆龙/施耐德中间继电器替代了MVAJ21，保护装置开出触点带不动普通继电器大线圈（或普通继电器触点容量不够驱动跳闸线圈），或者直流系统对地电容放电导致普通继电器误吸合。我在现场遇到过一回：雨天直流系统绝缘下降，普通辅助继电器莫名闭合引发误跳闸全所失电。换回原厂MVAJ21高负担型后彻底消失——这就是为什么要坚持用原设计继电器。
典型场景：
- 110kV/220kV/500kV变电站保护屏 — 串接于微机保护跳闸出口与断路器跳闸线圈之间，放大驱动能力并隔离保护触点，防保护装置DO触点烧蚀
- 火电厂发变组保护屏 — 发电机/主变差动、过流保护出口经MVAJ21驱动发电机出口断路器(GCB)或灭磁开关跳闸回路
- 工业企业总降变电所 — 35kV/10kV线路保护、母差保护出口中继，满足反措要求”保护跳闸回路应使用专用跳闸继电器”
- 水电厂同期及自动准同期装置 — 作为同期合闸允许/闭锁中继，带机械旗标便于运行人员确认动作历史
真实案例：
西南某220kV变电站，#2主变保护定期传动时发现”差动保护动作灯亮但断路器未跳”。量保护屏跳闸端子有110V DC输出，量跳闸线圈两端却只有40V——顺藤摸瓜发现上一轮改造时施工队用普通24V DC继电器（凑合用）替代原MVAJ21，线圈阻抗不匹配导致分压。临时调一块MVAJ21T1GB0771B（110V DC版）换上，重新做保护传动，三相跳闸均正常。继保班长后来把全站替换下来的非原厂中继全清掉——保护回路的中继，省那两百块不够一次误拒动的代价。
