描述
产品详情

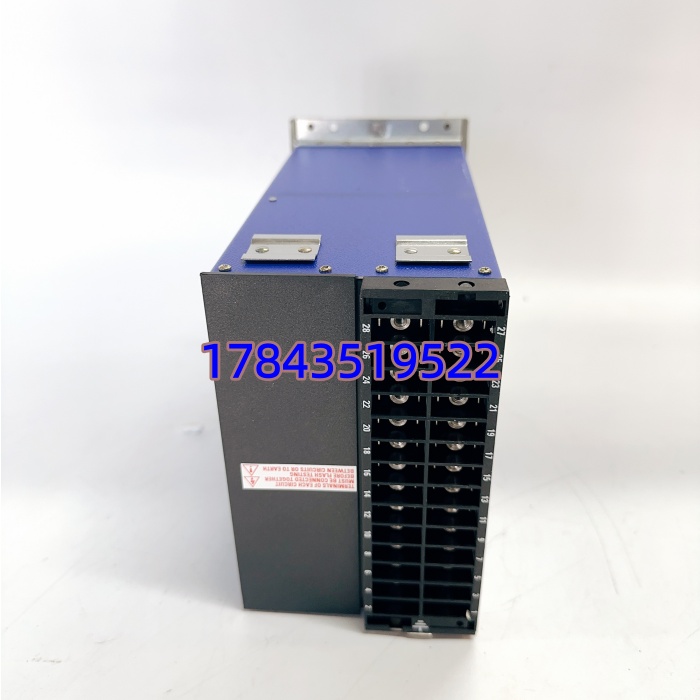

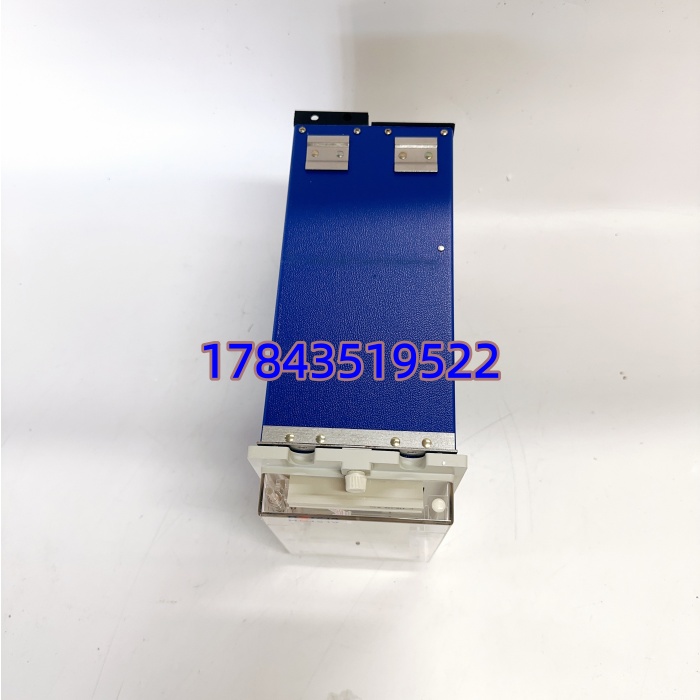

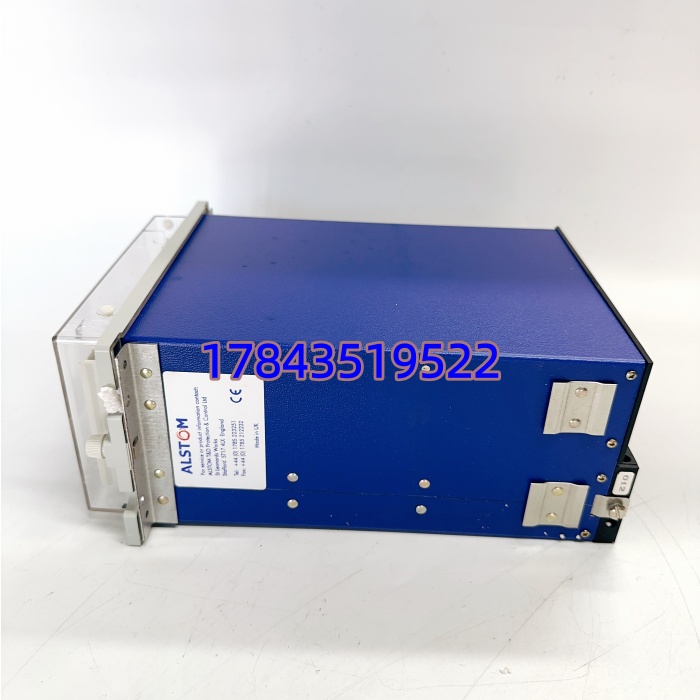

· 型号：MVAJ21L1GB0771B
· 品牌：ALSTOM（GE Grid Solutions）
· 系列：MVAJ 系列辅助/中间继电器模块（配合 MiCOM P121/P241 等保护屏使用）
规格参数
- 产品类别：静态/电磁式辅助中间继电器模块（Auxiliary / Tripping Relay）
- 完整型号：MVAJ21L1GB0771B
- 适用系统：ALSTOM MiCOM P 系列保护屏跳闸回路扩展、防跳闭锁、信号重传；也可用于常规变电所保护回路
- 线圈额定：通常为 110VDC / 220VDC 或 110–240VAC（后缀 GB0771B 常见 220VDC 或 110/220VDC 双档，以铭牌为准）
- 触点形式：多组转换触点（常见 2组或 4组 C 型，Form C / 1CO+1NO 组合依具体 MVAJ21 变体）
- 触点额定：5A @ 250VAC 阻性 / 5A @ 30VDC（连续），短时耐受 10A（需核对原厂曲线）
- 动作时间：≤12–20 ms @ 额定电压（典型电磁吸引式结构）
- 释放时间：≤10–15 ms
- 机械寿命：≥10⁵ 次操作（典型 ≥100,000 次）
- 绝缘耐压：线圈-触点 2kV AC / 1 min；触点间同等级
- 安装方式：35mm DIN 导轨 或 保护屏面板螺栓固定（依壳体形式）
- 工作环境：-20°C ~ +60°C（运行），5%~95% RH 无凝露，IP20
- 尺寸（参考）：约 45×75×110 mm（DIN 型），具体依批次
- 认证：IEC 60255、CE（依出厂批次）
产品介绍
MVAJ21L1GB0771B 不是微机保护，它就是保护屏里那块”中间继电器”——接在 MiCOM P 系列保护装置的跳闸输出触点和高压断路器跳闸线圈之间。作用有两个：一是放大保护继电器的跳闸触点容量（防保护继电器触点拉弧烧蚀），二是做防跳闭锁、多重跳闸重传或信号扩展。ALSTOM MVAJ 系列用的是吸引衔铁式电磁结构，动作干脆，抗抖能力强，现场几十年验证过的老伙计。
我在现场遇到最多的问题是触点氧化导致跳闸回路不通（尤其 DC 110V 环境粉尘大的老站），或者线圈长期带电发热老化阻值变大临界不吸合。换新很简单，但务必先核线圈电压等级——老外图纸有时标 110VDC 实际装的是 220VDC 版本，混用必出事。
应用场景与行业案例
痛点切入
某 110kV 变电站出线保护动作，MiCOM P127 面板显示”Trip Issued”，但断路器没跳——追线是保护屏内 MVAJ21 辅助继电器 A 相触点氧化，跳闸回路断。最后靠手分闸隔离，全站陪停 40 分钟。这类辅助继电器平时不动作，十年才跳几次，但一失效就是拒动事故。
典型场景
- 110kV/220kV 变电站保护屏跳闸回路扩展：MiCOM P12x/P24x 保护继电器 → MVAJ21 辅助继电器 → 断路器跳闸线圈——非它不可因为需匹配原 ALSTOM 保护屏标准配置及端子定义。
- 发电机/主变保护双重化跳闸回路：A/B 套保护各经独立 MVAJ 模块驱动跳闸线圈，实现双重化防拒动。
- 老式电磁保护柜改造：替换老化电磁辅助继电器（ABB RT、西门子 7SJ 配套中间继电器可参照替换，但需核对线圈和触点）——MVAJ21 机械寿命和绝缘等级更适合电力二次回路。
- 工业配电柜防跳闭锁回路：大型电机/电容器组开关柜，用作防跳跃继电器或事故信号重传。
真实案例
华北某 220kV 变电站，春检做保护传动时发现 #2 主变第一套差动保护发跳闸令但断路器未动作。量 MiCOM P633 跳闸输出正常，顺线检查到屏内 MVAJ21L1GB0771B——线圈阻值正常但常开触点测得 3kΩ（应 <0.1Ω），触点严重氧化。库房翻出一块同型号库存，断电拆旧装新、恢复接线、做三相跳闸传动 OK。继保班长说：微机保护五年一检，这种辅助继电器二十年不坏，但一坏就是大事，以后定检必须测每对触点阻值。
