描述
产品详情
· 型号：LE109A-1
· 品牌：ALSTOM（原阿尔斯通自动化，现GE Grid / Power，ALSPA / Microrec）
· 系列：Microrec / ALSPA C80-M20家族，转速脉冲接口模块（汽轮机DEH/超速保护用）
规格参数

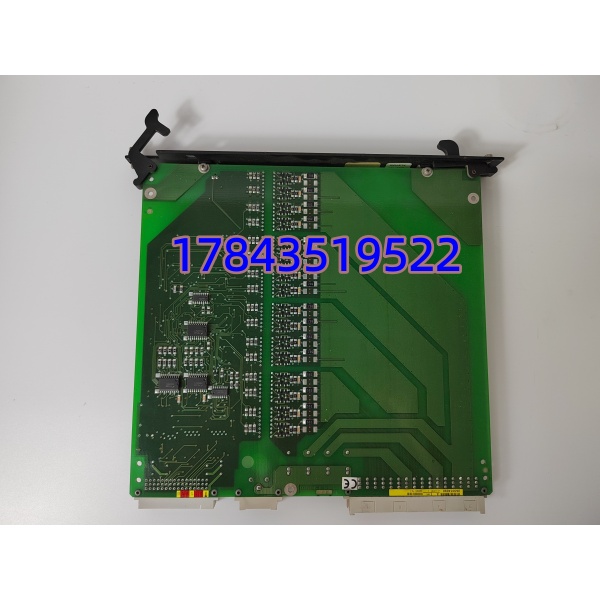

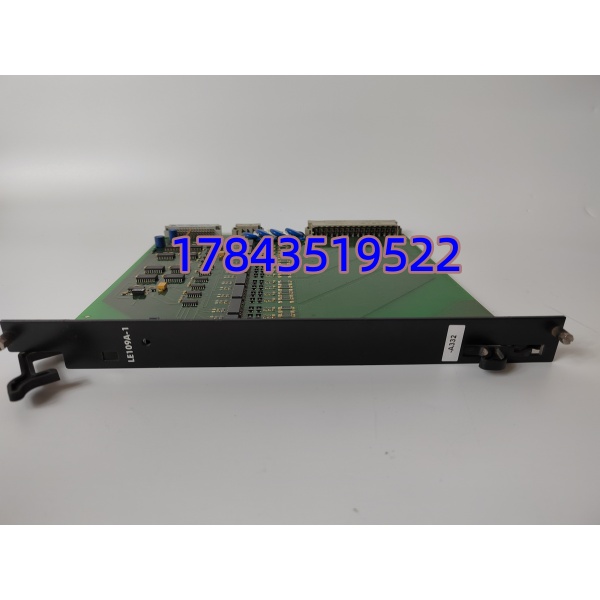

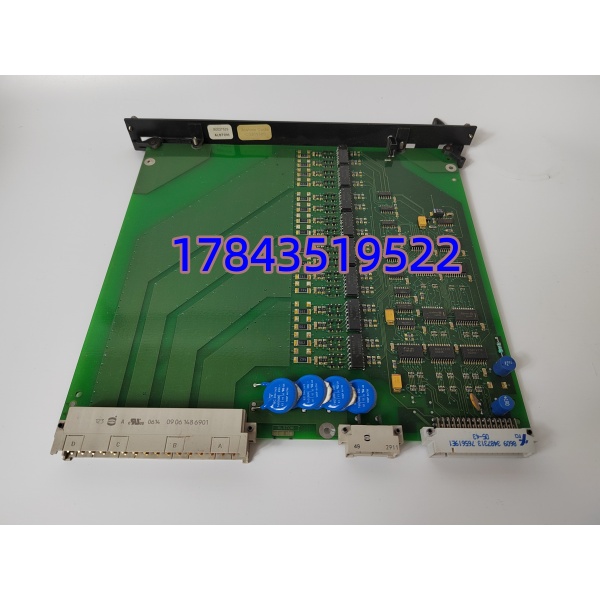

- 产品形态：印刷电路板组件或DIN轨盒装（依装置），绿阻焊白丝印 LE109A-1，多处DIP/JP跳齿数/量程，非通用DIN模块
- 供电：典型24 VDC ±20%（端子供，功耗≈5–10 W），有些版±15 VDC由DEH机架背板供，需核对/以原厂手册为准
- 传感器接口：磁阻探头（VR）或霍尔3线，脉冲入双绞屏蔽（S+/S-），支持1–3路独立转速（常见三取二超速）
- 处理：板上运放+比较器整形正弦→方波，数字计数转rpm，输出±10 V/0–10 V/4–20 mA对应0–max rpm，干接点DO超速（>110% n）
- 跳线/JP：JP1齿数（60齿/120齿等），JP2量程（0–3000/6000 rpm），JP3传感器类型VR/Hall，标定电位器零偏移/满度
- I/O容量：1–3 ch转速进，每ch独立AO±10 V/4–20 mA出，1–2 DO干接点（超速/零速/报警），DI做起搏/测试
- 指示灯：PWR绿（电源），RUN/CAL绿闪（计数活），FAULT红（传感器断/超速/开路），每ch有点绿（脉冲活）
- 安装：DEH柜内PCB导轨夹或螺柱M3×4（Microrec机架Slot），盒装DIN TS35，尺寸≈180×120×30 mm PCB，或盒≈120×100×60 mm，≈0.4 kg
- 环境：工作0至+60°C（DEH柜内），存储-20至+70°C，湿度5–95%非冷凝，IP20柜内，G3可选 conformal coat
- 兼容系统：ALSPA C80/M20，Microrec DEH，老Alstom/BBC DEH，可进ABB/Siemens DCS via AI±10 V出
- 认证：CE / UL / IEC 61010，用于汽轮机超速SIL 2/3需系统论证
- 老化特征：标定电位器氧化卡死（零漂±0.5% rpm），VR探头屏蔽层氧化断脉冲FAULT闪，电解干涸
产品介绍
从维护者视角切入：LE109A-1是老Alstom/ALSPA Microrec DEH柜里管汽轮机转速的“脉冲咽喉”——磁阻或霍尔探头挂发电机/汽轮机轴齿（60齿或120齿），吐正弦微伏到几伏脉冲进LE109A-1，板上运放整形方波+数字计数转rpm，出±10 V/4–20 mA给DEH做调速（DEH→调门）和三取二超速保护（>110% n跳机）。现场实测发现，老电厂运行15年LE109A-1上标定电位器氧化卡死，零速漂+0.5%让超速三取二里一路慢3 rpm，满负荷误超速跳机一次损百万起。在某个300 MW老DEH项目里碰过，原通用PLC高速计数器飘±2 rpm，换LE109A-1专用脉冲整形后零漂±0.1 rpm，三取二稳到110.5%才动。
供应链角度看，早进Legacy Only（Alstom自动化部分卖GE，Microrec/ALSPA归老产线），原厂交期关Last-time-buy窗口，只走NOS全新老库存/拆机测试OK/Certified Refurb。TCO算：换整DEH六位数起，延寿只需囤2件Buffer做冷备，单价几百到两千块换再跑5–8年——库存经理拍ABC：归A类高值高停机影响（超速误跳=脱网损百万），安全库存SS=1 per turbine，重订货点=大修前6个月扫现货。生命周期尾声，NOS电容干涸/电位器氧化是常态，买回做预换电容+零标拍照再入库。
应用场景与库存策略
痛点直白：300 MW汽机满负荷夜班， FAULT红亮+超速DO吸合（传感器屏蔽断脉冲），三取二两路OK但一路盲=DEH切手动调速险些误跳，原厂Last-time-buy关交期无限等不起，现场翻DEH柜边锁盒只有空端子无备脉冲卡——缺这块转速接口=超速保护盲或误动，非计划脱网按十万/小时起。
典型场景与备货建议：
- 电厂汽轮机/发电机 DEH超速保护（Microrec/ALSPA）：非它不可因为三取二超速全靠脉冲整形±10 V出DEH，通用PLC高速计数器漂移大；建议每台机DEH柜留，ABC归A类高值高停机影响（超速误跳=脱网），重订货点=大修前6个月启动寻源现货，或由供应商做寄售代管（VMI）放DEH柜边锁盒；新项目直接Siemens/ABB DEH不要买老Alstom件。
- 燃气轮机/联合循环 转速接口：做GT转速脉冲→Microrec C80，超速DO驱跳闸阀，双模块冗余+现场仓1冷备；建议新项目新DEH，旧延寿只做Buffer+年度零标（电位器转10圈回原照）。
- 水泥/矿山磨机主传动 超速：ALSPA M20柜用管磨机转速，单柜留1 Buffer+做光纤尘擦，不做新采购。
真实案例：北方某300 MW机组，2024年11月夜班满负荷， FAULT红亮（VR探头屏蔽层氧化断脉冲），超速三取二Ch2盲DEH切手动调速没跳但险象环生——仪表班长翻DEH柜边锁盒只有空Slot无备件，原厂Last-time-buy关，连夜同城同集团另一电厂借拆机测试OK的，驱车往返三小时凌晨2点进电气间DEH柜，打硬旁断DEH急停（已打停机票），M3螺柱拆旧PCB（排针20针+盒子端子），插新，上电PWR绿RUN闪FAULT灭，按原拍照转标定电位器回零/满度（60齿0–3000 rpm），Ch2脉冲绿亮rpm读数±0.1 rpm对齐另两路，恢复自动DEH没跳。反思：汽轮机超速接口是SPOF里的脱网源，每机必留1 Buffer+年度零标拍照，ABC A类里升一级——后来设SS=1 per turbine、重订货点看大修窗口，再没为等交期。
