描述
产品详情

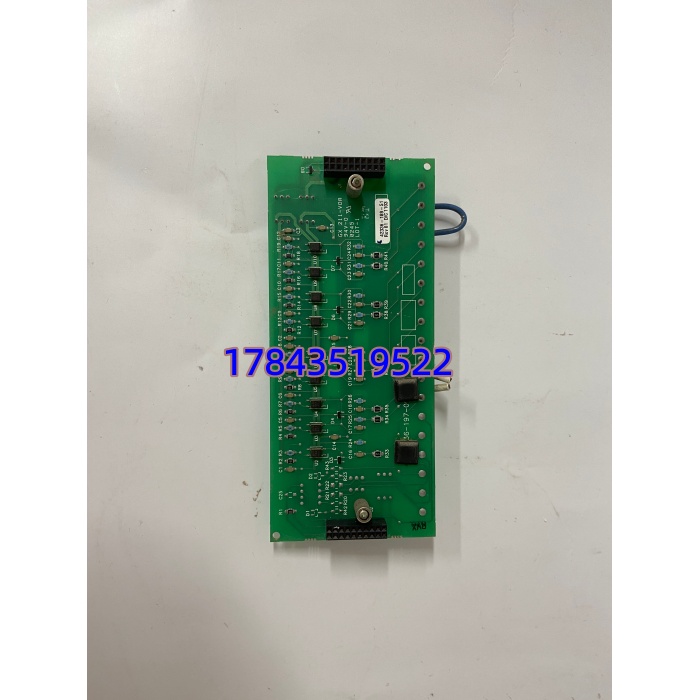

· 型号：1336‑L4
· 品牌：Allen‑Bradley（Rockwell Automation）
· 系列：1336 PLUS / 1336 PLUS II 变频器选件板（Option L4）
规格参数

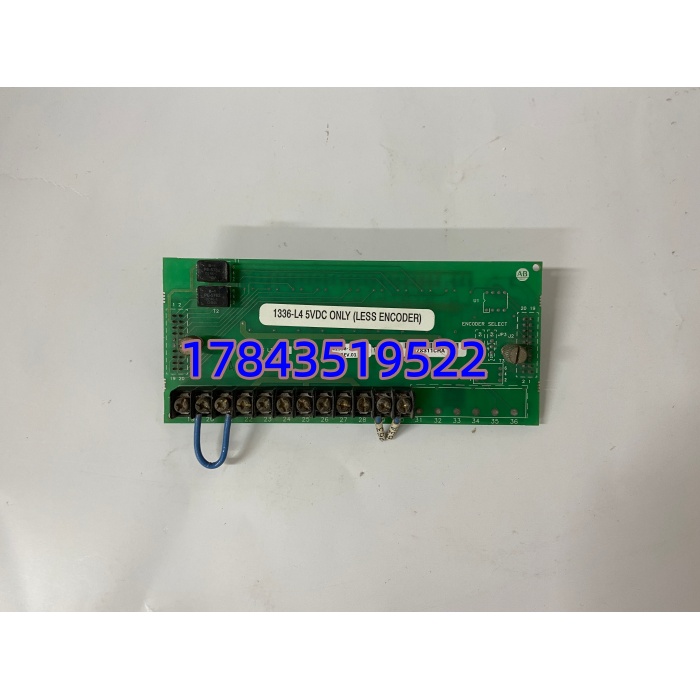

- 制造商型号：1336‑L4（Option L4 — Contact Closure Interface Board, Less Encoder）
- 适用变频器：1336 PLUS、1336 PLUS II 系列全功率段（需核对固件版本）
- 板卡类型：内部控制接口选件板（插变频器内部 Option 插槽）
- 输入类型：9 路 Contact Closure（干接点/TTL 电平），由变频器内部 +5V DC 供电
- 逻辑电平：5V TTL（高态 4.0～5.5V @16mA，低态 0～0.4V），最大输入频率 125kHz（脉冲输入模式时）
- 编码器接口：无（Less Encoder 版，闭环矢量需换 L4E/L5E 等带编码器版）
- 输入功能可编程：Start/Stop、Forward/Reverse、Accel/Decel 选择、Fault Reset、Jog、Preset Speed 等
- 安装方式：插入变频器控制单元指定 Option 卡槽，锁紧固定
- 工作温度：0～+50℃（受变频器柜内环境影响）
- 物理形态：PCB 板带多针连接器及固定孔，无独立外壳
- 配套说明：与 1336‑L4E（带编码器反馈）、1336‑L5（+24V AC/DC 接口）、1336‑L6（115V AC 接口）为同级不同配置
产品介绍
1336‑L4 是 1336 PLUS II 变频器的内部控制接口扩展板，本质就是一块带 9 路干接点数字输入的 TTL 逻辑卡。它告诉变频器”这次不开闭环矢量，用 V/f 或无传感器矢量跑”，省掉编码器及反馈卡成本。现场最常见的用法是把 PLC 输出点或现场按钮直接接到这块板的 TB3 端子，做启停、正反车、多段速选择。
坦白说这就是停产老变频器的 MRO 小件，本身不驱动功率管也不存参数。有一点要注意：如果你的应用原来用的是带编码器的 L4E/L5E 做闭环矢量控制，不能直接降配换 L4，否则会报编码器丢失故障——除非你改参数切到开环模式并确认工艺允许。
应用场景与行业案例
痛点切入
我处理过一个纸厂复卷机，老 1336 PLUS II 报”Option Board Missing”，拆开发现 L4 板 PCB 铜箔受潮腐蚀开路。换块同型号 1336‑L4 插回去，参数不变，RUN 灯正常——五分钟解决问题，比整台换变频器便宜太多。
典型场景
- 水厂/污水厂风机水泵 — 1336 PLUS II 开环 V/f 调速，L4 提供外部启停和多段速输入
- 输送带/包装线 — PLC 通过干接点控制变频器起停、正反转、预设速度
- 老线 MRO 替换 — 原装 L4 板失效或丢失，原位替换恢复（注意与 L4E 不可混用若闭环启用）
- 改造降级开环 — 原闭环矢量不再需要，拆除 L4E 换 L4 + 参数改开环，省编码器维护
真实案例
某化工厂循环水泵房，夜班反映三台 1336 PLUS II 中一台无法远程启车，就地面板能运行。开柜量 TB3 无信号进来，细看 L4 板插接件松脱——估计上次清灰没按紧。库房有备件，重插无效后直接换新 1336‑L4 测试良品，远程启停恢复正常。老师傅嘀咕：”这小卡松一下全车间不知道，下次巡检重点看卡槽。”
