描述
产品详情

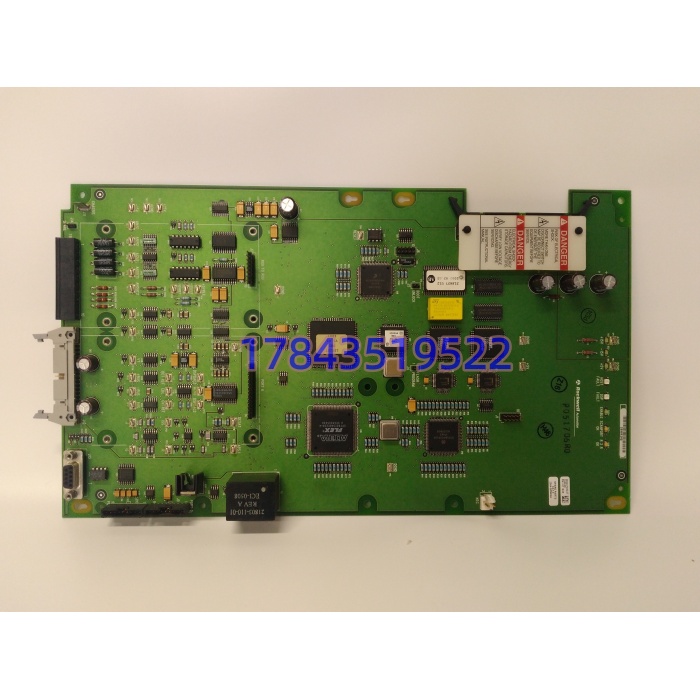

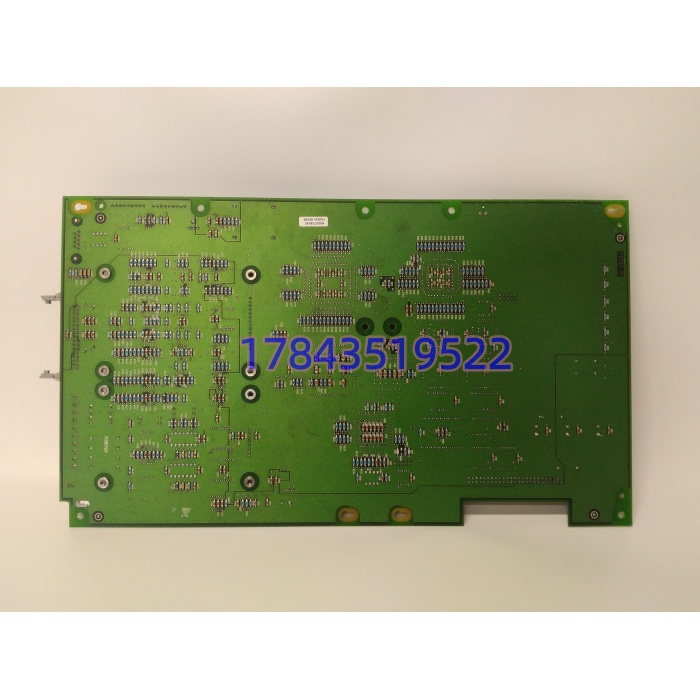

· 型号：2364-SPM03A
· 品牌：Allen-Bradley（Rockwell Automation）
· 系列：2364 RGU / Remote Gateway Unit
规格参数
| 参数项 | 标称值 | 备注 |
|---|---|---|
| 产品定位 | 2364 RGU 远程网关主控/通信处理板（SPM03A） | 非 ControlLogix 1756、非 Kinetix 2094/2198 SERCOS |
| 系谱 | 2364- 老 RGU 系列（SPM01/02/03…子型号） | 与 1756-ENxT / 1794- 无关 |
| 供电 | 24V DC（MRO 页标 24VDC/5A 级，实际板载取电依 RGU 机箱） | 无独立电源口 |
| 通信接口 | 以太网（10/100M）+ RS232/RS485 串行 | 上位 SCADA + 下位 RTU/仪表 |
| 协议 | 以太网承载 Rockwell 私有/RGU 会话、Modbus RTU/TCP（依固件） | 非原生 EtherNet/IP CIP 全栈 |
| 数据处理 | 现场点采集、缓存、时间戳、远程写指令 | 无 Logix 扫描引擎 |
| 隔离 | 现场侧↔逻辑侧 500V AC 级（MRO 标） | 原厂手册复核 |
| 指示 | PWR / COM / ERR / LINK LED（依板面丝印） | |
| 机械 | RGU 机箱插板，模块化锁紧 | 非 1756 单槽尺寸 |
| 环境 | -20~+60℃，5-95% RH 无凝露，IP20 柜内 | |
| 状态 | Rockwell 已 discontinued，长尾 MRO 流通 | 无同槽 Pin2Pin 继任（现代替法走 1783/Stratix+Micro850 重构） |
产品介绍
从维护者视角看，2364-SPM03A 是那种「中心 SCADA 上某个偏远阀室数据点全灰、但现场阀门还能本地手动」的通信中枢嫌疑件。在某长输管线项目里碰过：RGU 站带 12 个压力/温度 RTU，SPM03A 作主控板跑了十一年，某梅雨季以太网 PHY 温漂，上位 Ping 通但 RGU 会话周期性断链，操作工以为 RTU 死了，跑去现场发现阀门本地一切正常——断的是 SPM03A 往上那层会话，不是往下那层串口。这种故障控制器不报硬 ERR，SCADA 只显示品质位 Bad，没人盯历史趋势根本发现不了。
严格来说，它只在 2364 RGU 机箱 + 同代 SPM 固件 + 老 View/SCADA 工程三位一体下是原配；市面标「SERCOS III 位置反馈」「8AI/4AO 通用卡」「IGBT IPM」全是商家 SEO 撞号，物理和协议都不对。TCO 上单件 MRO 价 3000-8000 块，但它能让老管道/水处理远程站不必为一块主控板做整体 RGU→Micro850+Stratix 重构——后者单站改造含 SCADA 点表重绑、通信协议重写、涉网验收，报价常破二十万。备 1 件同子型号冷备，是老 RGU 站最该锁的 A 类通信件（它哑了，偏远站等于失明）。
应用场景与库存策略
SPM03A 最阴的失效是「会话层闪断」——PHY 活着、Ping 通、但 RGU 应用层会话重协商，SCADA 质量位偶发 Bad，历史库掉点。采购上 Rockwell 原厂 discontinued，MRO 拆机件怕固件被清、串口 ESDP 芯片老化、以太网口氧化。
- 长输油气管道阀室 SCADA：2364 RGU + 汇 RTU/ESD → 非它不可因老 SCADA 工程绑定 RGU 会话号 → 建议每区域备 1 件同子型号冷备（A 类，远站失明=调度盲控）。
- 水处理/泵站分散监控：多 RGU 站经 上中心 iFix/FTView → 非它不可因串口 RTU 映射固化 → 建议 Last-time-buy 按现网站数 25% 囤，固件版本拍照归档。
- 新建项目：Rockwell 主推 Micro850+Stratix 5700+Edge SCADA → 采购阶段直接砍 2364 系。
- 改造陷阱：拿 1756-EN2T 或 1783-NATR 当「同品牌替身」 → 物理槽位不对、RGU 会话协议不懂，插上去 SCADA 还是灰 → 运行装置只做 2364- 同子型号备件。
- 无人值守远站：通信断了中心看不见 → 安全库存 = 1 件 Buffer 现场锁柜。
真实案例：2022 年西北某输气管道，3#阀室 2364 RGU 内 运行第十二年。夏季 SCADA 偶发该站 12 点全 Bad 20-40 秒自愈。维保笔记本接 RGU 维护口抓会话，发现 以太网 MAC 层偶发重协商，PHY 温漂实锤。库房零库存，西安 MRO 调同子型号拆机件 36 小时到，停机切备板→插新板→重载 RGU 配置，会话恢复。事后提 A 类，按 8 个阀室各锁 1 件同子型号冷备，每季度读一次 ERR 计数建档。那次若等原厂长尾或盲目重构 SCADA，单站停役+协议重写损失约 18 万，一件备件不到 5000。
