描述
产品详情
· 型号：1797-PS2E2A（参考 1797-PS2E2 技术同源）
· 品牌：Allen-Bradley / Rockwell Automation
· 系列：FLEX Ex I/O 1797 Series
规格参数
- 模块类型：本质安全(IS) 直流电源模块，带隔爆外壳
- 输入电压范围：18–32 V DC（标称 24 V DC）
- 输入电流：≈1.6–3.1 A @ 24V DC（依负载）
- 输入冗余：双电源输入端子（支持两路 24V DC 冗余进线）
- 输出形式：4 路独立本质安全输出通道
- 单通道输出功率：8.5 W（Uo ≤ 9.5 V DC，Io ≤ 1 A，Co ≤ 500 nF，Lo ≤ 8 µH—具体以认证文档为准）
- 总输出功率：34 W
- 输出纹波：≤5% AC
- 隔离：输入—输出 galvanic isolation；各 IS 输出通道间隔离
- 防爆等级：Ex de [ib] IIC T4 Gb（气体）/ Ex tD A21 IP65（粉尘），需核对具体证书号
- 认证：ATEX、IECEx、cULus、INMETRO（依版本）
- 防护等级：IP65 / NEMA 7B Type 4X（前盖），隔爆铸铝壳体
- 电缆入口：输入 M20×1.5（Ø6–12 mm 电缆）、输出 M16×1.5（Ø4–8 mm 电缆）×4
- 功耗（自身）：≈21 W（输入功率 55 W max）
- 工作环境：-20～+70℃（部分资料 -40～+70℃，以铭牌为准），5–95% RH 非凝露
- 存储温度：-40～+85℃
- 安装：35 mm DIN 导轨或螺栓固定（隔爆壳自带安装脚）
- 尺寸（约）：140×174×280 mm（H×W×D），重≈7.7 kg
- 前面板指示：Power/Status LED（绿—正常，红/灭—故障或输入掉电）
产品介绍

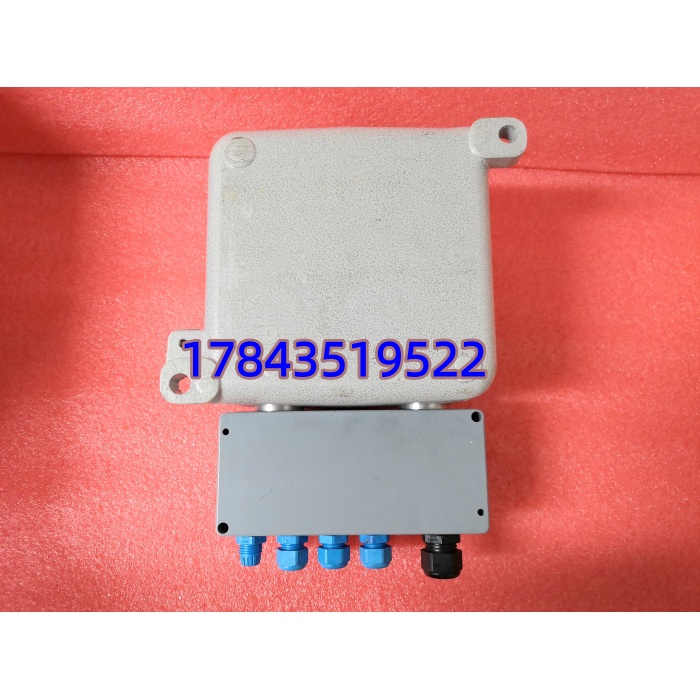

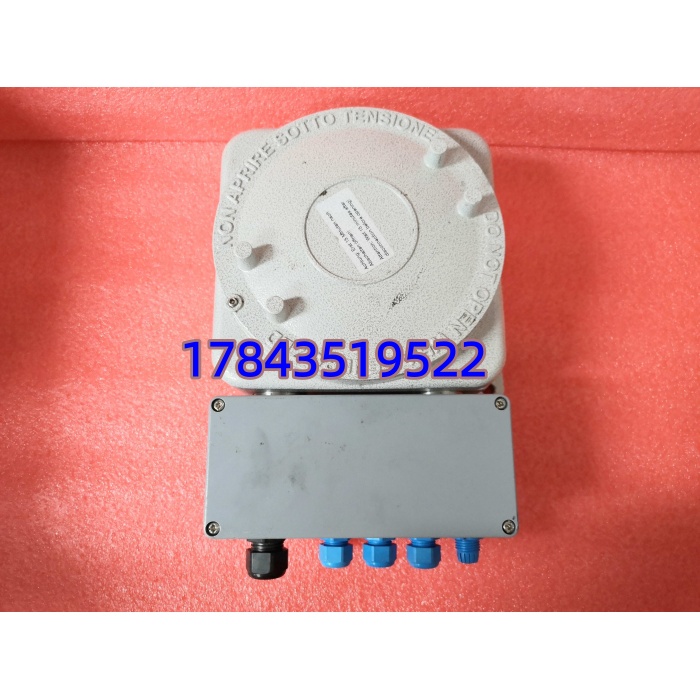

1797-PS2E2A 是 Rockwell FLEX Ex 架构里专为 Zone 1/Div 1 危险区域设计的本安电源——它把安全区送来的普通 24V DC 经能量限制电路变成四路独立本质安全输出，直接给 FLEX Ex I/O 机架或本安现场设备（NAMUR 传感器、阀位器等）供电。外壳是 Ex de 隔爆铸铝，IP65，现场接线用防爆填料函或铠装密封接头，不用额外加安全栅。

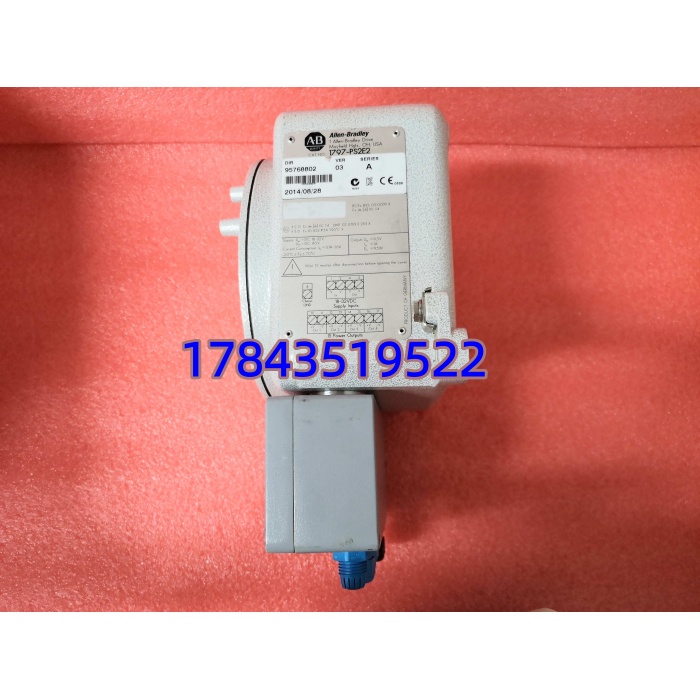

坦白讲这东西不是普通 PLC 电源，它是防爆认证产品，不能随意用普通 24V 开关电源替代——一替代就丢 Zone 1 认证。原厂已宣布 1797-PS2E2 系列 EOL，市面基本是 NOS 或拆机件。有一点要注意：1797-PS2E2A 和 1797-PS2E2 硬件基本一致，”A”通常指 Series A 或特定区域认证后缀，换件时核对铭牌 Ex 标记和证书号，不要只看型号前缀。
应用场景与行业案例
我在海上平台遇到过：FLEX Ex I/O 机架所有模块同时掉线，非通讯故障——量 IS 输出端子电压 0V，输入端 24V 正常，判定 1797-PS2E2A 内部 IS 限制电路因长期高温老化闭锁。换件前整列 Ex I/O 无法工作，SIS 被迫旁路（极不推荐但现场逼出来的），幸亏库房有备件。
典型场景：
- 炼油/乙烯 — 装置区 Zone 1 内 FLEX Ex I/O 机架本安供电，替代传统安全栅+普通电源方案。
- 海上平台/LNG — 甲板危险区传感器与阀位器本安供电，隔爆壳抗盐雾。
- 化工/制药 — 防爆车间 NAMUR 接近开关、本安温度变送器集中由 IS 电源馈电。
- 油气田井口 RTU — 偏远井场本安 I/O 供电，双路冗余输入防单电源失效。
真实案例：
北方某炼厂加氢裂化装置，秋检时发现 FLEX Ex 远程架 Power LED 灭、4 块 1797-IE8/OB4D 全离线。到现场量柜内 24V 直流屏供电正常，量 1797-PS2E2A IS 输出端 0V——输入保险完好但模块内部 IS 斩波电路锁死（过温历史保护未自恢复）。因涉及 Zone 1 不允许开盖测量内部，只能整体更换。停机窗口拆旧（记录接线端子号）→ 新 1797-PS2E2A 同型号位号安装→ 按原线序压 M20/M16 防爆格兰头→ 送电 IS 输出 24V 正常→ FLEX Ex 机架逐个上线。老师傅说”这玩意儿十年不坏，一坏就是全架趴窝，得留一块”。
