产品详情
· 型号：1785-L40C15
· 品牌：Allen-Bradley（罗克韦尔自动化）
· 系列：PLC-5（PLC-5/40C，ControlNet 型）
规格参数
| 参数项 | 规格值 |
|---|---|
| 处理器定位 | PLC-5/40C，ControlNet 双口（二级/三级接口） |
| 用户内存 | 48 K 字（SRAM，1770-XYC 电池备份；可选 1785-ME32/64/M100 EEPROM 卡转存） |
| 最大 I/O | 2048 点任意混合，或互补模式 2048 入 + 2048 出；强制模拟量 2048，非强制 48000 |
| 通信口 | 2×ControlNet BNC（5 Mbps，Phase 1.5）、DH+（通道 1A，需机架 DH+ 链路）、RIO（通道 1B，可扫 1771/1794）、1×RS-232/422/423 串口（DF1/ASCII） |
| 扫描时间 | 位逻辑 0.5 ms/K 字，典型 2 ms/K 字；ControlNet I/O 平均 0.5 ms；RIO 57.6 k 时 10 ms/架 |
| 背板电流 | 5 V DC 3.0 A（部分手册标 3.3 A，以铭牌为准），功耗约 15 W |
| 热备支持 | 配 1785-CBHM 热备盒 + 双机双 1771 机架，切换 30-50 ms（需 Series F Rev A 及以上） |
| 编程软件 | RSLogix 5（V3.21+），组态 ControlNet 用 RSNetWorx for ControlNet，通讯用 RSLinx Classic |
| 安装规则 | 1771-A1B/A2B/A3B/A4B 等机架最左槽，不能放中间；同架不建议混本地 I/O 做热备 |
| 电池 | 1770-XYC，必须在 CPU 带电时更换，断电换电池超几分钟 RAM 清零 |
| 环境 | 0~60℃运行，-40~85℃存储，5~95% RH 无凝露，IP20 柜内 |
| 生命周期 | 原厂 PM300 停产多年，无直接新件，市面仅库存/拆机/翻新；官方迁移路径为 ControlLogix+1756-DHRIO 留 DH+/RIO 或整体换 EN2T |

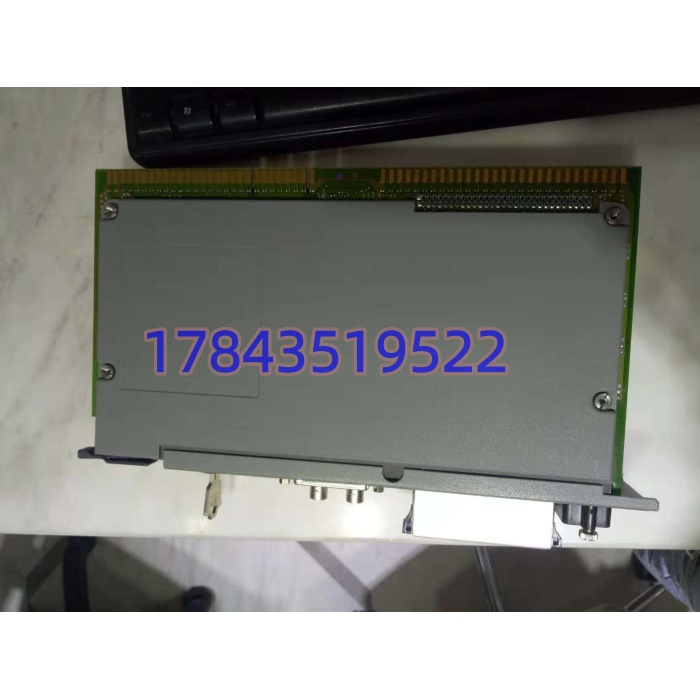

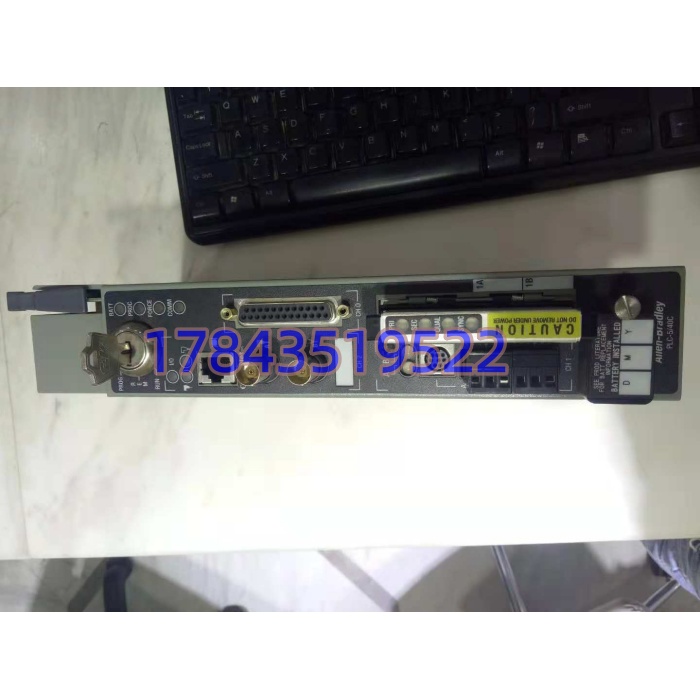

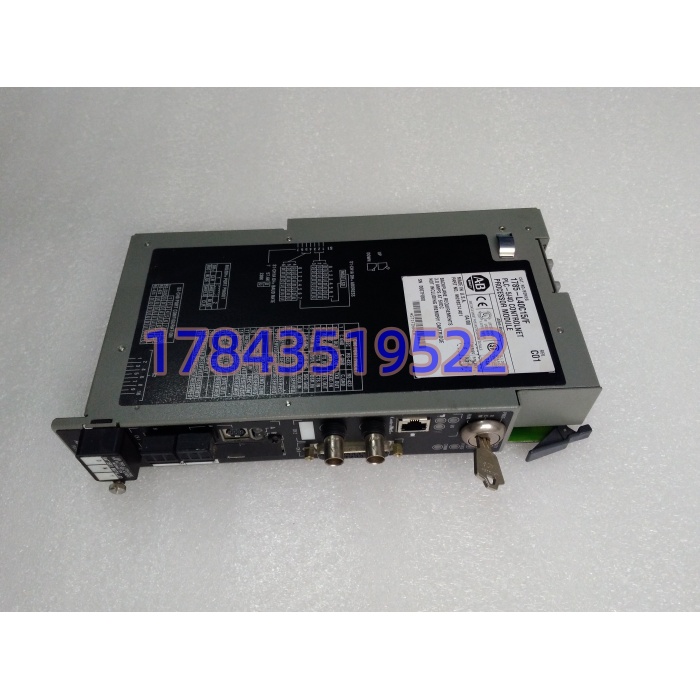

产品介绍
1785-L40C15 是 PLC-5 里带“C15”后缀的那一档——双 ControlNet 口、Phase 1.5 固件、定位在 L20C15 和 L80C15 中间。它干的事很老派：在 1771 机架最左槽当主机，DH+ 走老厂级网络，RIO 扫 1771 远程架，ControlNet 同轴挂 1794-FLEX 分站或和另一台 L40C15 做热备。48K 字 SRAM 在 1998-2008 年那批化工、造纸、水电辅机项目里够用，跑几千步梯形图+几百个 PID 不喘气。和后来 Logix 平台比，它没有标签数据库、没有 Add-On Instruction，全是 N7/B3/F8 文件地址，但胜在 RSLogix 5 工程站和老 HMI（RSView 32、FactoryTalk View SE 老项目）绑定死，动一块板子比动架构便宜得多。
在现场它解决的核心问题是“PLC-5 老线不敢动”。很多业主不是不知道这玩意停产了，是算过账：把 L40C15 换 1756-L71+1756-DHRIO 留 DH+，再重映射 1771 I/O，停机窗口三天起步，还不如花两千块买块同 Series 拆机件插上去。和 1756-CNB/D 那种纯网桥不同，L40C15 是带扫描引擎的 CPU，ControlNet 上的 I/O 映射、MSG、PLC-2 兼容文件全在它里面跑，换件不是换通信卡，是换大脑——所以固件 Phase（1.0/1.25/1.5）必须和原网一致，跨 Phase 直接进 Fault。
应用场景与行业案例
我在现场遇到过最坑的不是 L40C15 坏，是坏的时候电池早就没电了——停电检修八小时，送电起来 PROC 灯闪 Fault，RSLogix 5 连上去程序区全问号，老师傅拍大腿说“上次换电池是四年前”。
典型场景：
- 化工反应工段辅机控制：DH+ 上挂 5 台 PLC-5 互相传 N 文件， 当本段主机，RIO 扫 1771-IBD/OW 各十几块，ControlNet 挂 1794-ACN15 到现场接线箱，不动网络只换 CPU 最稳。
- 水电厂机组辅助系统（技术供水、顶盖排水）： + 1785-CBHM 双机热备，主 CPU 风扇停转烧背板，备机 40 ms 切过去，机组没跳。
- 造纸打浆传动协调：多台 PowerFlex 700 走 ControlNet 从站， 做 Producer/Consumer 共享线速度给定，5 Mbps 确定性比后期改 EN2T 省一次打滑事故。
- 钢厂水处理药加间：1771 机架离中控 400 米，RIO 同轴拉过去， 在本地柜，DH+ 回中控 SLC 5/05，老架构十年没动过。
- 集成商备件池： 比 L80C15 便宜三分之一，中等点数项目备它最划算，但 Series 必须对齐（早期 C 版升不到热备 Phase 1.5，F 版才行）。
真实案例：
前年小雪夜，安徽某氯碱厂电解整流辅助 PLC 报“Major Fault 200”，RSLinx 里 OK 灯红、CN A/B 都闪。到现场先拔电池仓盖——1770-XYC 鼓包漏液，RAM 里程序早没了，但幸运的是去年大修时我逼着他们用 RSLogix 5 做了一份 * .RSS 全备份+EEPROM 卡 1785-ME64 转存。手头有块 Series F 拆机 ，先单机上电用 ControlFLASH 刷到和原机同 Phase 1.5 固件，再从 RSS 下装，拨好 DH+ 节点（原是 12）、ControlNet NUT 不变（原 5 ms），插回机架送电，CN 口 20 秒建链，整流辅助泵恢复联动。这活儿让我记死两条： 备件采购先问 Series 和 Phase，不是问价格；换件前不把 RSS 和 EEPROM 卡双备份，等于拿全厂停车赌运气。
