描述
产品详情

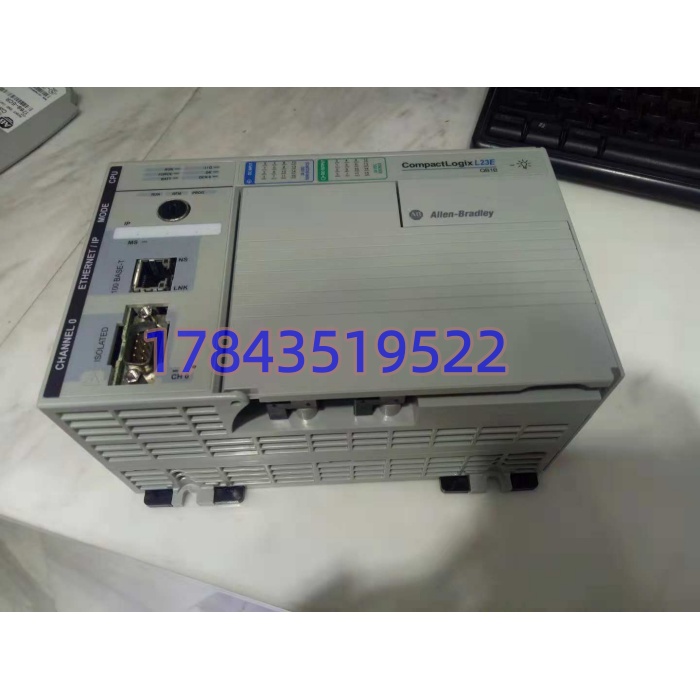

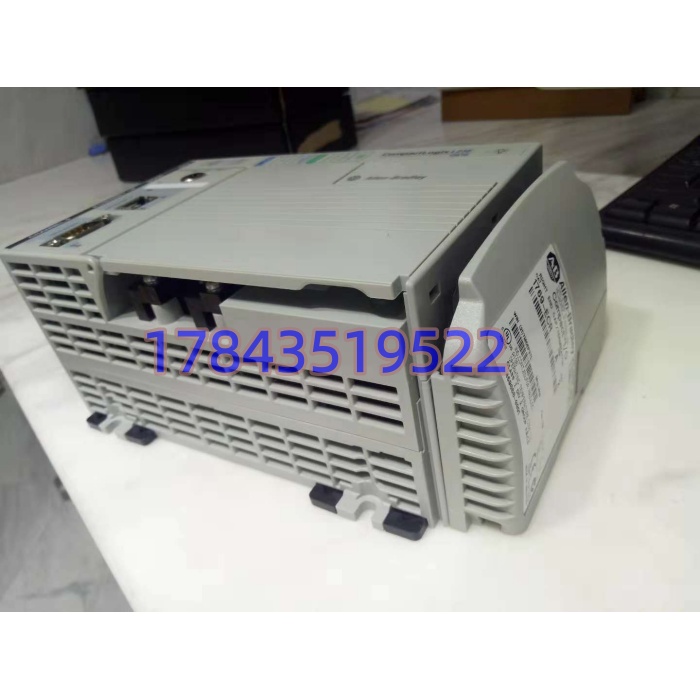

· 型号：1769-L23E-QB1B
· 品牌：Allen-Bradley（Rockwell）
· 系列：CompactLogix（1769 平台，L2x 一体化档）
规格参数

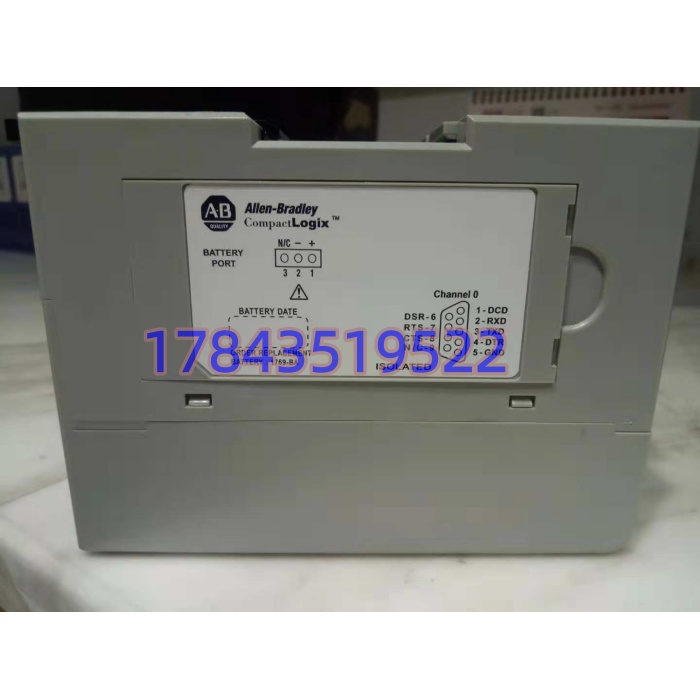

| 参数项 | 规格值 |
|---|---|
| 用户内存 | 512KB（RAM，非易失靠电池） |
| 内置 I/O | 16×24V DC 入（源/漏可选）、16×24V DC 出（源型） |
| 扩展能力 | 右侧挂 2~3 个 1769 I/O（受 5V 背板 1A 限制，以手册为准） |
| 以太网 | 1×10/100Mbps EtherNet/IP，支持 MSG、HMI、Logix 通讯 |
| 串口 | 1×RS232，DF1/DF1 无线/DH485/ASCII，梯形图可做 MODBUS RTU 主从 |
| 扫描周期 | 典型 1ms 级（空载），带扩展随任务量变化 |
| 供电 | 24V DC（10-30V 宽压），内置电源，自身约 700mA@24V，功耗 ~7W |
| 程序保持 | 1769-BA 3V 锂锰电池（CR2032 级），断电保 RAM 1~3 年（视温度） |
| 存储卡 | 无 SD 卡槽（老 L2 不带 1784-SDx，程序只存 RAM+电池） |
| 安装 | DIN 导轨或面板，尺寸约 185×249×132mm，重 0.91kg |
| 软件 | RSLogix 5000 V20 及以前，Studio 5000 早期版（V21+ 仅部分兼容，需核对固件） |
| 工作温度 | 0~55℃（部分资料标 -20~60℃，以原厂手册为准） |
| 认证 | CE/UL/cUL（具体以本体标签为准） |
| 停产状态 | 原厂已归 Legacy，替代指向 1769-L24ER-QB1B / L16ER-BB1B |
产品介绍
1769-L23E-QB1B 就是 CompactLogix 里“单机设备不想配机架”的那块一体脑：CPU、电源、数字量 32 点、以太网、串口全在一块壳里，右边再补两块 1769-IF8、1769-HSC 就能跑完一条小型包装线或泵组。它吃 RSLogix 5000 工程，标签制和 1756 ControlLogix 同源，老工程师移植不算头疼，但固件停在老版本，Studio 5000 V30+ 打开工程会提示“控制器不支持”。
和 1769-L24ER-QB1B 比，L23E 缺双网口、缺 SD 卡、缺集成运动（EtherNet/IP 轴控），但胜在端子排列和老柜开孔对得上，换 L24ER 要重画端子盖和走线。和 1769-L16ER-BB1B 比，L16ER 没内置 16 出、有 SD 卡无电池，老线若原程序依赖“电池保 RAM+上电自动从 RAM 跑”这个习惯，切 L16ER 反而要改下载流程。L23E 的实战价值就是原位顶替零改造。
应用场景与行业案例
我碰过最麻的一次：食品厂贴标机周一送电，L23E 的 RUN 灯不亮，RSLinx 扫到 CPU 但工程下装提示“Memory Cleared”——拆盖 1769-BA 电池 2.6V，漏液把电池座蚀了，周末停电 2 天 RAM 清盘。
- 包装机械：枕式包装机、装箱机，L23E 一体 16 入 16 出直接接光电、气缸阀岛，以太网拽 HMI，右侧挂 1769-OF4 做伺服使能，老线十多年不改。
- 水泵房/加药间：3~4 台泵轮换，PID 调频率，DF1 串口带老屏 PanelView 600，换 L24ER 意味着屏通讯驱动重配。
- 矿山皮带秤：RS232 走 ASCII 接称重仪表，以太网进上位， 的串口协议自由度高，新 L2x 取消 RS232 改 USB 反而麻烦。
- 水处理小站：无人值守，靠 1769-BA 撑停电后时钟和累计流量，没 SD 卡不怕卡坏，但电池红灯必须有人巡。
前年华南某饮料灌装线，夜班停电 40 小时， 送电后程序没了。背景是这台 是 2009 年装机，1769-BA 从未换过，BAT 灯红了一年没人管。危机是早班要出 2 万瓶，原程序工程师已离职，只在办公室留了份 2015 年备份的 .ACD。后来找同省代理借一块同固件（V20.04） 库存新件，带电开盖热换 1769-BA（旧电池拔掉 20 秒内插新电池，RAM 没掉），再从备份机 RSLogix 5000 下装，校验 I/O 偏移后跑起来。说实话 热换电池这 20 秒窗口比 PM866 还紧，超了就只能下装，下装完阀门标定又要半天。
