描述
产品核心详情

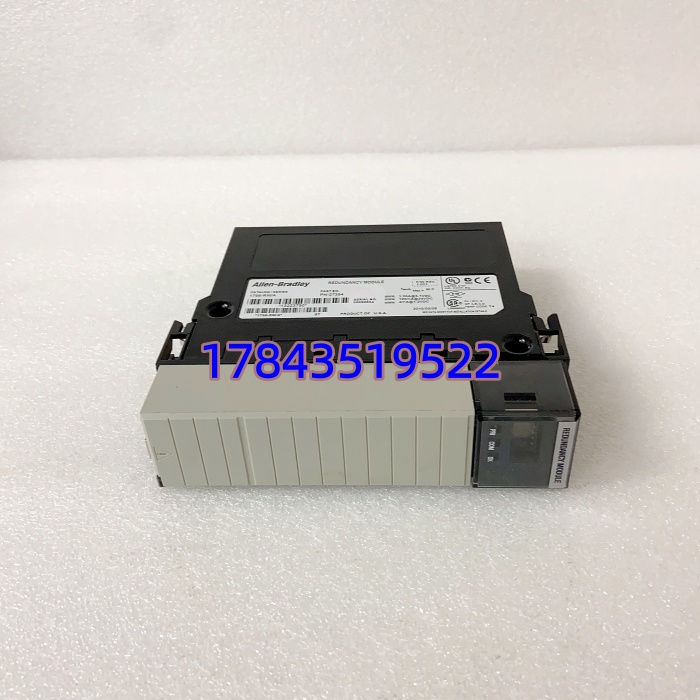

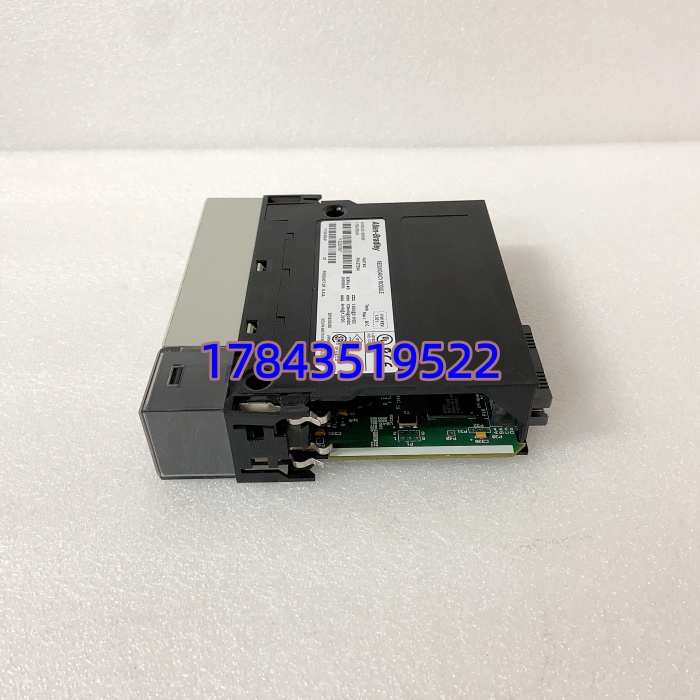

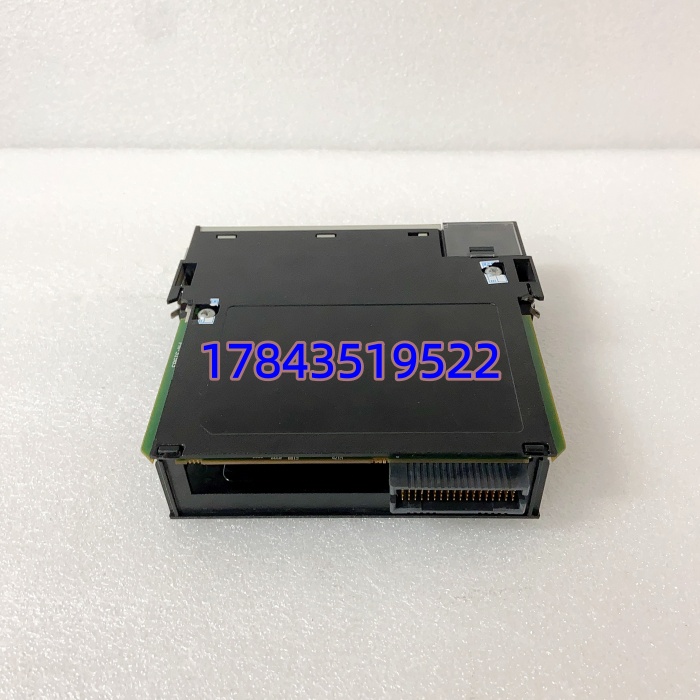

· 型号：1756-RM
· 品牌：Allen-Bradley / Rockwell Automation（USA）
· 系列：ControlLogix 5000 — Redundancy Module（冗余模块）
技术参数
| 参数项 | 规格值 |
|---|---|
| 产品名称 | ControlLogix Redundancy Module |
| 部件号 | 1756-RM（含多个 Series/FRN 版本，如 Series A/B/C） |
| 兼容控制器 | 1756-L61/L62/L63/L65/L71/L72/L73/L75 等（需固件版本匹配） |
| 冗余拓扑 | 双机架冗余对（主/备各一机架），通过 RM 模块间光纤链路同步 |
| 同步介质 | 专用 1756-RM2（3m）或 1756-RMA（10m）光纤电缆，LC 接口 |
| 切换时间 | 主→备切换 <100 ms（典型值，视 I/O 模块类型和程序大小而定） |
| 通信接口 | 1×ControlNet（RJ45 或 BNC，依背板配置）；冗余光纤端口×2（LC） |
| 诊断 LED | MOD（模块状态）、NET（网络状态）、REDUNDANCY（主/备/同步状态），三色 |
| 配置方式 | RSLogix 5000 / Studio 5000 — 冗余配置向导自动识别 RM 对 |
| 供电 | 由 1756 机架背板 5V/24V 供给，典型功耗 <5 W |
| 安装槽位 | 1756 机架任意槽（推荐紧邻 CPU 槽位旁，便于光纤走线） |
| 热插拔 | 支持在线更换（Hot-Swap），主备自动重新协商 |
| 环境条件 | 0~+60℃ 运行，-40~+85℃ 存储，5~95% RH 非凝露 |
| 认证 | UL/cUL、CE、KC、RoHS、C-Tick，Hazardous Location Class I Div 2（部分批次） |
| 物理尺寸 | 标准 1756 模块宽度（约 30mm），深度约 140mm，重量约 0.2kg |
产品介绍
连续工艺装置最怕 PLC 停机——某个乙烯裂解项目里 ControlLogix 主机架 CPU 风扇卡死导致过热宕机，幸亏配了 1756-RM 冗余对，备用 CPU 在 80ms 内无缝接管，操作员甚至没察觉切换。1756-RM 就是 ControlLogix 平台实现控制器级热备的核心模块，通过专用光纤链路在两套 1756 机架的 CPU 之间保持程序镜像、I/O 数据表和诊断信息实时同步，主 CPU 故障或机架掉电时备用自动升主，确保连续过程不中断。
采购上它的核心价值是和 1756-L6x/L7x 全系列控制器即插即用，Studio 5000 冗余向导三步完成配对，不用额外编程。背面 DIP 开关可设”Primary/Preferred”偏好和同步优先级，维护时可手动触发主备切换做在线测试。局限也很明确：只保 CPU 冗余不保 I/O 冗余（I/O 模块本身需选型时考虑冗余，如 1756-IB16D 等双通道卡），且必须成对购买（单机配 RM 无意义），光纤电缆 1756-RM2/A 需另购。
替换与升级建议
✅ 直接替换
- 1756-RM（Series A）→ 1756-RM（Series B/C）：向下兼容，固件自动协商，插拔替换后 Studio 5000 自动识别新模块，约 2 min 恢复冗余。
- 同系列不同 FRN 版本互替：物理和协议兼容，但建议统一冗余对两端 FRN 版本以减少协商告警。
⚠️ 软件兼容（需评估固件匹配）
- 1756-RM ↔ 1756-RM2（光纤模块变体）：RM2 是 RM 的升级版，支持更长光纤距离（10m vs 3m）和增强诊断；RM 对可混用 RM2 但需确认两端光纤规格一致（不能一端 RM 一端 RM2 用不同电缆）。
- 老 1756-L55/L61 控制器 + 早期 RM → 升级到 L7x + 新 RM：需同步升级 Studio 5000 项目文件版本，工作量约 1–2 h，建议整体规划而非只换 RM。
❌ 硬件不兼容
- 1756-A 系列非冗余机架：无冗余背板逻辑，RM 插上无法建立同步。
- 1769 CompactLogix / 1783 Stratix 交换机：物理槽位和总线完全不同，无法互通。
- Siemens S7-400H / Schneider Quantum 冗余模块：平台互斥，不能混用。
1756-RM 已逐步被 1756-RM2 替代，Rockwell 对早期 Series A 已标注”Active Mature”生命周期状态，建议新项目直接选 RM2 或确认存量可获原厂支持周期。
