产品详情

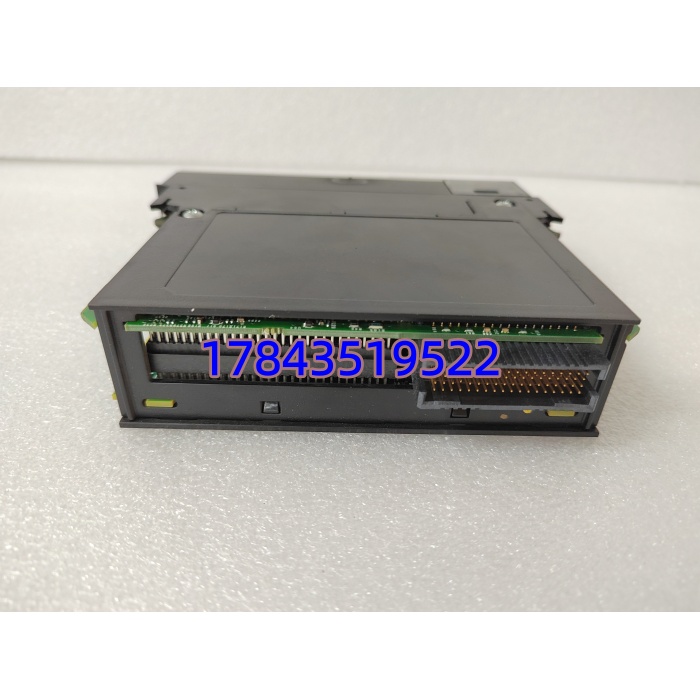

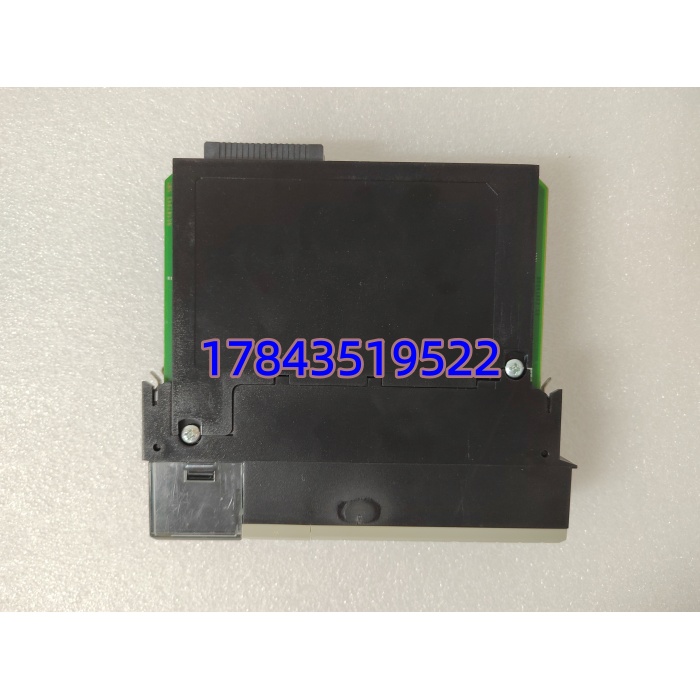

· 型号：1756-L63（Allen-Bradley ControlLogix 5563 Processor）
· 品牌：Rockwell Automation / Allen-Bradley
· 系列：ControlLogix 5000 — Logix5563 Controller
技术参数
| 项目 | 规格值 |
|---|---|
| 产品型号 | 1756-L63（Series A/B/C，常见 Rev./B 或 /C） |
| 控制器类型 | ControlLogix Logix5563 可编程自动化控制器（PAC）CPU |
| 用户内存 | 8 MB（典型，用于程序 + 数据标签；不含固件占用区） |
| I/O 容量 | 最大支持本地+远程 I/O 标签地址空间对应约 128K～256K 点（实际受网络拓扑限制，典型 ≤400 nodes Ethernet/IP） |
| 任务支持 | 连续任务 ×1 + 周期性/事件触发任务 ×32（典型），子程序（Routine）数量仅受内存限制 |
| 非易失存储 | 无内置——需插 1784-CF 卡(CompactFlash) 或 1756-NV5/NV64 非易失内存模块保存 Retain Tag / 工程备份 |
| 通信端口(内置) | 无独立 RJ45——背板通过 1756-ENBT/EN2T/EN3T 或 1756-CNB/CN2 模块对外通信；支持 Produced/Consumed Tag、MSG |
| 支持的通信网络 | EtherNet/IP（1756-ENxT）、ControlNet（1756-CNx）、DeviceNet（1769-SDN 或 1756-DNB）、DH+、Serial（1756-Mxxx） |
| 编程软件 | RSLogix 5000 v13.0 及以上；Studio 5000 Logix Designer v16～v32（建议匹配现场版本，高版可降保存） |
| 固件版本 | 出厂多样（常见 v16/v18/v20/v24），可通过 ControlFLASH 升级/降级（须与工程文件匹配，严禁跨大版本随意升降） |
| 扫描时间 | 典型位指令 < 0.08 µs，浮点 ~0.5 µs（依固件与任务负载） |

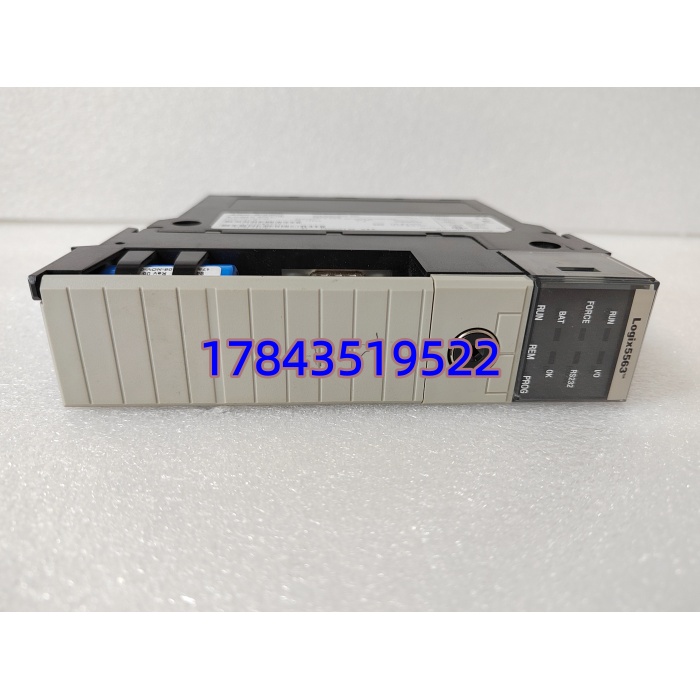

| 状态指示 | RUN / FAULT / I/O / FORCE / BAT（如 CF 卡插入）LED 组 |
| 安装方式 | ControlLogix 1756 机架任意 CPU 槽位（通常 Slot 0 或 左起第一可用槽，与电源相邻） |
| 供电要求 | 由 1756 机架背板供给（典型需电源 ≥ 1756-PA72 或 1756-PA75，依机架总负载核算） |
| 工作温度 | 0 ℃ ～ +60 ℃ |
| 存储温度 | -40 ℃ ～ +85 ℃ |
| 相对湿度 | 5%～95% RH，无冷凝 |
| 防护等级 | IP20（控制柜内安装） |
| 认证 | UL / cUL / CE / FM / C-Tick / KC，符合 IEC 61131-2 |
| 物理尺寸(约) | 标准 ControlLogix 单槽模块，162×132×32 mm |
| 重量 | ≈ 0.31 kg |
产品介绍
现场实测发现不少产线当初用 1756-L61（750KB 内存）结果后期加 PowerFlex 加 PanelView Plus 加 CIP Motion 标签后程序塞不下——换成 1756-L63 的 8MB 内存基本能把中型包装线到中型过程控制全套逻辑装进去，不用拆分多 CPU 做 Produced Tag 传递，维护简单得多。L63 是 ControlLogix 5000 家族里性价比最均衡的一款：够快、内存够大、二手/全新渠道充足，不像 L7x 系列（1756-L7x）要整套换新背板兼容考量且贵一倍。
采购端提醒三点：① L63 不带网口，必须配 1756-ENBT（百兆）/ EN2T（千兆）/ EN3T（千兆 + 环网 DLR）才能走 Ethernet/IP 连 FactoryTalk View 或远程 IO——别以为 CPU 自带 RJ45（只有 L8x 部分型号开始内置）；② 确认您现成工程文件(.acd)的 Controller Type = 1756-L63 且 Firmware 版本一致（比如 v20.04），买来再 ControlFLASH 升/降都行但有停线风险最好事前对齐；③ 电源模块核算——L63 + EN2T + CN2 + 十来块 I/O 建议配 1756-PA75（5A @ 5VDC）留余量，老 1756-PA72(4A) 满配可能报 Power Budget Warning。
替换与升级建议
✅ 直接替换
- 1756-L63/A ↔ 1756-L63/B ↔ 1756-L63/C — 同型号不同硬件版本可直接互换，插 CF 卡(如有)后开机自动加载工程，建议先存 .acd 备份。无软件改动。
- 1756-L61 / 1756-L62 → 1756-L63（升配）— 物理插槽兼容同机架，将 .acd 文件 Controller Type 改为 1756-L63 并确认内存足够（L61 750KB→L63 8MB 通常够），重新下载；若原程序用了 L61 专属 SFC 某些老指令需复核兼容性，一般无问题。
⚠️ 软件兼容（需改配置/注意差异）
- 1756-L63 → 1756-L7x（1756-L71/L72/L73/L75）（升配） — 物理上 L7x 系列 CPU 槽位兼容但背板电气有差异、部分旧 1756 模块需 Firmware 支持或换 1756-v 系列兼容声明，Studio 5000 做 Controller Change 并可能需要更新 I/O 模块 EDS / 固件，属中等级改造（约 0.5～1 天工程时间 + 停线窗口）。
- 1756-L63 降配 → 1756-L62/L61 — 仅当程序内存 < 对应上限且未用 L63-only 指令（如部分 Add-On Instruction 嵌套深度超限提示），否则下载会失败，不推荐。
❌ 硬件不兼容
- CompactLogix（1769-L3x、5069-L3x 等）— 机架、背板、编程对象模型不同，不能插进 ControlLogix 机架也不能直接移植程序（需导出/重建逻辑）。
- SLC 500 / PLC-5 处理器 — 架构完全不同，严禁互代。
若您系统是极早期 PLC-5 且无 ControlLogix 机架，目前只能考虑 PLC-5 至 ControlLogix 迁移套件或保留 PLC-5 找稀缺库存，无官方向下跨架构替代。
