描述
产品详情

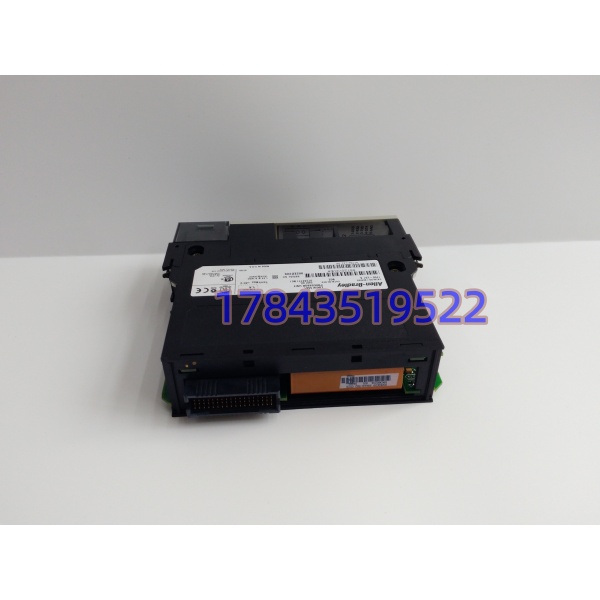

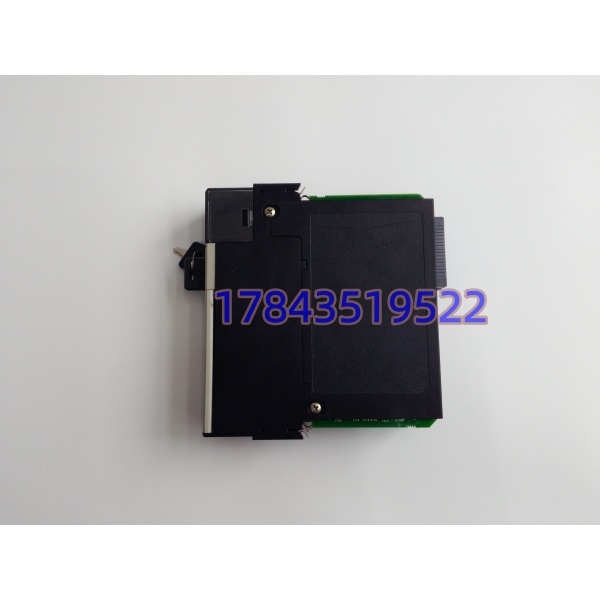

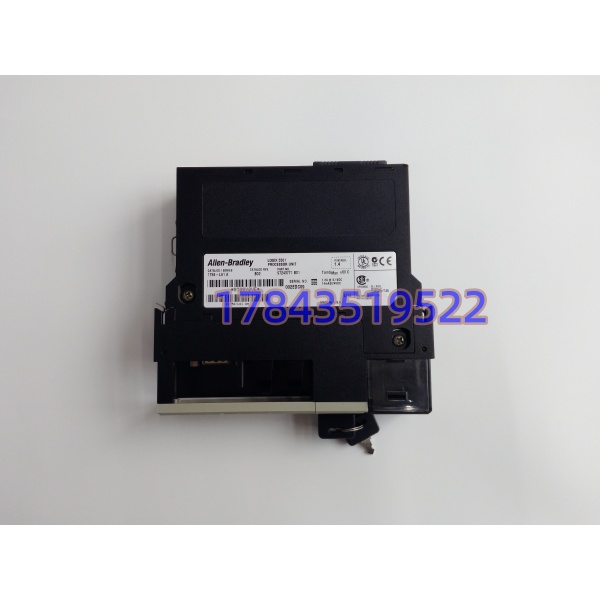

· 型号：1756-L61A
· 品牌：Allen-Bradley (罗克韦尔自动化)
· 系列：ControlLogix 5561
技术参数
| 参数项 | 规格指标 | 备注 |
|---|---|---|
| 控制器类型 | ControlLogix 5561 处理器 | 1756系列核心CPU |
| 用户内存 | 2 MB | 满足中型复杂控制逻辑 |
| I/O 内存 | 478 KB | 支持大规模I/O映射 |
| 任务处理 | 32 个任务 | 每个任务支持100个程序 |
| 通信端口 | 1个 RS-232 串口 | 内置，用于编程与调试 |
| 通信协议 | EtherNet/IP, ControlNet, DeviceNet | 支持多网络并行通信 |
| 运动控制 | SERCOS 接口支持 | 需配合专用运动模块 |
| 冗余支持 | 支持增强型冗余 | 需配置冗余机架与同步模块 |
| 电池型号 | 1756-BA1 / 1756-BA2 | 保持RAM数据，需定期更换 |
| 适用机箱 | 1756-A4/A7/A10/A13/A17 | 标准ControlLogix机架 |
| 电源模块 | 1756-PA/PB系列 | 需另配，支持冗余电源 |
| 产品状态 | 停产/限量库存 | 新设计建议升级至L7x系列 |
产品介绍
现场实测发现，ControlLogix系统最容易被误判的就是内存溢出导致的”假死”。很多工程师看到CPU报故障就以为是硬件坏了，结果查了半天发现是程序里塞了太多未优化的字符串处理或者历史数据记录，把2MB的用户内存吃得干干净净。1756-L61A的2MB内存放在今天看确实不大，但在它服役的年代，处理几千点I/O加几十条PID回路绰绰有余。关键是I/O内存有478KB，这意味着你可以把大量标签数据放在控制器里做本地缓存，减少网络通信压力。
严格来说，它只在固件版本与通信模块匹配时才稳定。1756-L61A支持EtherNet/IP、ControlNet和DeviceNet，但如果你要上EtherNet/IP做高速数据交换，必须确认通信模块的固件版本与CPU兼容，否则会出现RPI（请求包间隔）超时。这块CPU的核心价值在于”成熟稳定”——ControlLogix平台的冗余机制、热插拔、在线编辑，它全都支持。但正因为停产，现在市面上的库存件电池可能已经耗尽，采购时务必确认电池状态，别买回去发现RAM数据保不住，那比硬件故障还闹心。
替换与升级建议
- ✅ 直接替换：1756-L61A。同型号不同批次可直接更换，无需修改程序。注意核对Rev版本号，差异通常不影响功能，但建议记录归档以便追溯。
- ⚠️ 软件兼容（需改配置）：1756-L62 / 1756-L63。内存更大（4MB/8MB），物理完全兼容。升级后需在RSLogix500中更新控制器属性，但原有程序无需修改，属于”免费升级”。
- ❌ 硬件不兼容：1756-L71 / CompactLogix系列。L7x系列虽然同属ControlLogix，但架构有差异，部分旧版通信模块可能不兼容；CompactLogix则是完全不同的产品线，背板总线协议不同，模块物理尺寸和电气接口均不兼容，请勿尝试跨系列替换。
