产品详情

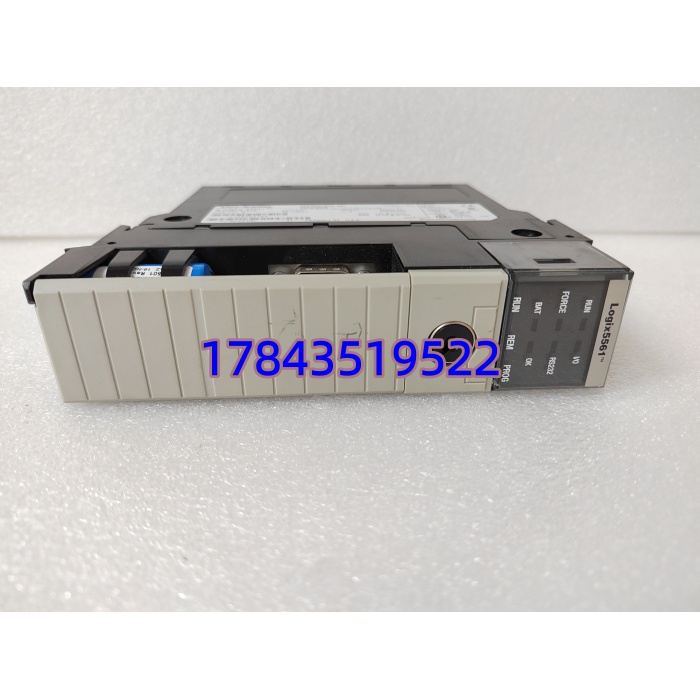

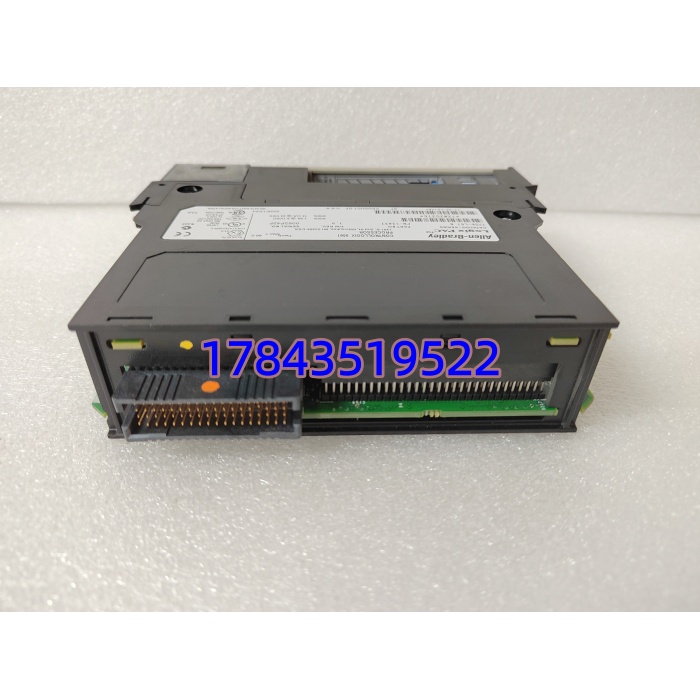

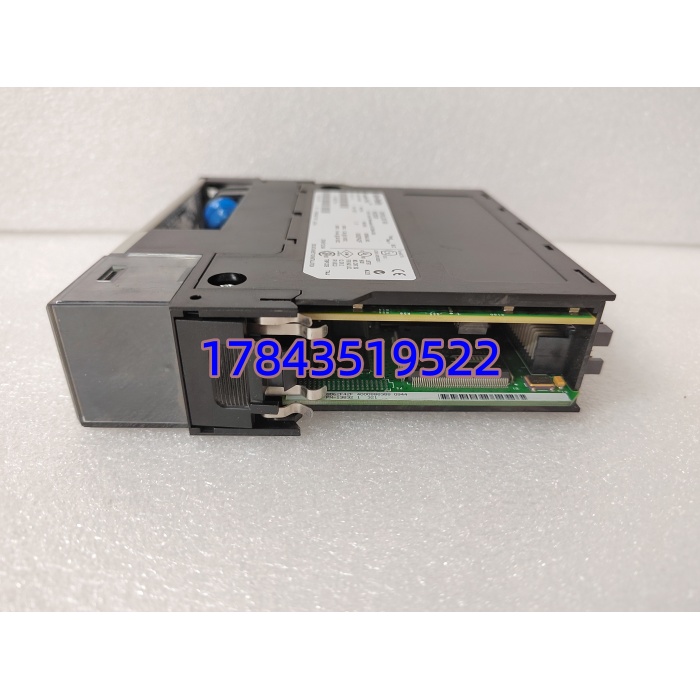

· 型号：1756-L61/B（1756-L61 Series B，Series A 电气兼容）
· 品牌：Allen-Bradley / Rockwell Automation
· 系列：ControlLogix 5000 — Logix5561 Processor（Discontinued Jun 2017，推荐升级 1756-L71）
技术参数
| 项目 | 规格 |
|---|---|
| 产品全称 | Allen-Bradley 1756-L61 ControlLogix Logix5561 Processor Module, Series B |
| 处理器标识 | Logix5561（32-bit RISC） |
| 用户内存 | 2 MB（用于标签、程序、数据表，IEC 61131-3 compliant） |
| I/O 内存 | 478 KB（用于 I/O 映像、Produced/Consumed Tag、MSG 指令缓存） |
| 最大数字量 I/O | 128,000 点（分散式 I/O 合计） |
| 最大模拟量 I/O | 4,000 点 |
| 本地机架扩展 | 最多配合 3 个扩展机架（1756-Ax 系列），总 I/O 模块 ≤ 30/控制器（依电源负载） |
| 通信端口 | 前面板 1×RS-232 DB9（DF1 full/half-duplex、DH-485、ASCII、Modbus RTU Slave via logic）；背板 ControlLogix Bus 连接 ENBT/CNB/DNB 等通信模块 |
| 非易失存储 | CompactFlash Type I/II 槽，支持 1784-CF64（64MB）/1784-CF128（128MB）工业 CF 卡（不随货附带） |
| 后备电池 | 1756-BA1 或 1756-BA2 锂电池（保持内存 >5 年典型，需定期更换） |
| 任务管理 | 最多 32 任务（含连续/周期/事件触发），每任务 ≤100 程序，典型扫描 0.08 ms/K Boolean |
| 固件版本支持 | v12.00 ~ v20.xx（Series B 支持至 v20；Series A 最高 v16/v18 视批次） |
| 编程软件 | RSLogix 5000 v12+ / Studio 5000 Logix Designer（最低 v12，推荐匹配现场工程版本） |
| 背板电流消耗 | 5.1 VDC @ 1.2 A（典型），24 VDC @ 14 mA |
| 冗余支持 | 支持 1756-L61 成对做 Controller Redundancy（需冗余电源+同型号 Standby） |
| 工作环境 | 0~+60℃，5–95% RH 无凝露；存储 -40~+85℃ |
| 尺寸/重量(约) | 标准 1756 模块 — 约 30(W)×140(H)×170(D) mm / 0.32 kg |
| 认证 | UL / cUL / CE / C-Tick / FM Class I Div 2 |
| 生命周期状态 | Discontinued（2017年6月停售），Rockwell 推荐迁移至 1756-L71（2MB） |
产品介绍
汽水线 ControlLogix 机架突然报”Major Non-Recoverable Fault”且 RUN 灯灭——现场实测十有八九是 L61 的 SRAM 老化或 CF 卡触点氧化致引导失败（某造纸厂一年碰到三次，都是五年以上未换电池+CF 卡）。L61 在 ControlLogix 家族里是最经典的 2MB 档：它不吃电、插任意槽位就能跑，通过背板桥接 ENBT/CNB 模块跟远程 Flex I/O、PanelView 通信用，老线上至今存量极大。
采购只有一件事要想清楚：这是 2017 年已停产件，新项目别再订，只用来保老线。买时务必索要上电自检+CF 卡读写测试报告+电池新品，市面上翻新版多，没测过的容易到现场变”砖”。太原周边渠道测好库存通常隔日达。若你们在评估改造，Rockwell 官方迁移路径是 1756-L71（同 2MB，Slot-in 替换但需项目迁移+SD 卡，失去 DB9 串口）。
替换与升级建议
✅ 直接替换
- 1756-L61/B ↔ 1756-L61/A（同功率级） — 物理 pin-to-pin 兼容，可插同机架同槽位。注意 A 版固件上限可能低于 B 版（v13/v16 vs v20），若工程文件要求 v17+ 须用 B 版或升 A 版固件（部分早期 A 不支持）。无组态改动，插上 Load 程序即可。
- 1756-L61/B（不同批次/NOS） — 直接替换，建议全站统一 Series B 减少验货麻烦。
⚠️ 软件兼容（需项目迁移/硬件变更）
- 1756-L71（Logix5571，2MB） — Rockwell 官方推荐替代。机械 Slot-in 兼容同机架，但 L71 无 DB9 串口（改用 USB-B 编程）、用 SD 卡代替 CF 卡、固件要求 ≥v20。需在 Studio 5000 做”Change Controller → L71″，确认无第三方差模块冲突，重新保存工程并迁移非易失存储。改动量中等（1–2h 迁移+验证），失去串口需注意若你们原靠 DF1 直连 HMI/扫码枪要改方案（加 1756-IF 串口模块或改以太网）。
- 1756-L81E（Logix5580，3MB+） — 性能更强但要求 Studio 5000 v28+，部分老 I/O 模块（早期 1756-ENBT v3 以前）可能不兼容 L8x 发起的 CIP 连接，需逐一核对接入设备固件。适合整线升级而非单轴应急。
❌ 硬件不兼容
- 1756-L55 系列（L55M12/M13/M14 等） — 物理插槽同但背板识别不同，L55 是 PLC-5 架构演进件，L6x 是 Logix5000 架构，工程文件不互通不可代换。
- 1769-L35E（CompactLogix）/ SLC 500 / PLC-5 CPU — 完全独立体系，背板、软件、内存均不通。
- Siemens S7-300/400 CPU — 无任何兼容可能。
市场流通以 NOS（New Old Stock）或测好拆机为主，强烈要求供应商提供上电 Key Switch 测试 + CF 卡槽读写验证 + 序列号备案。
