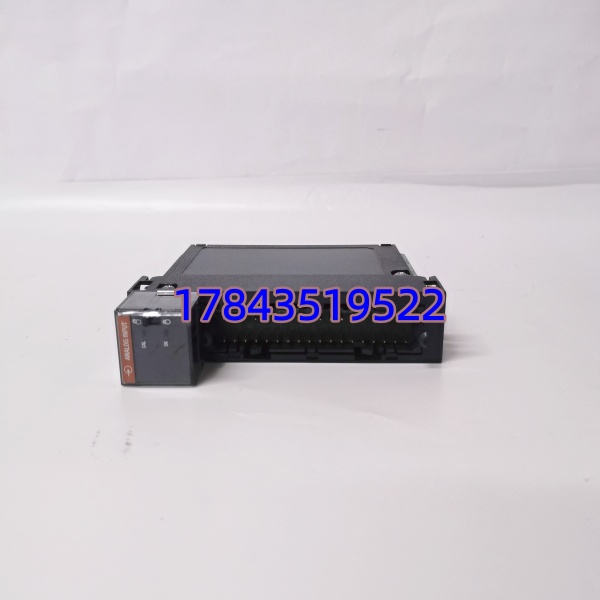

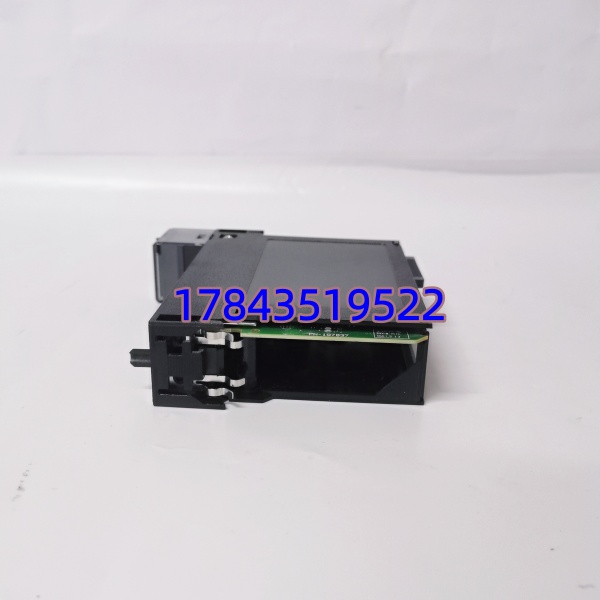

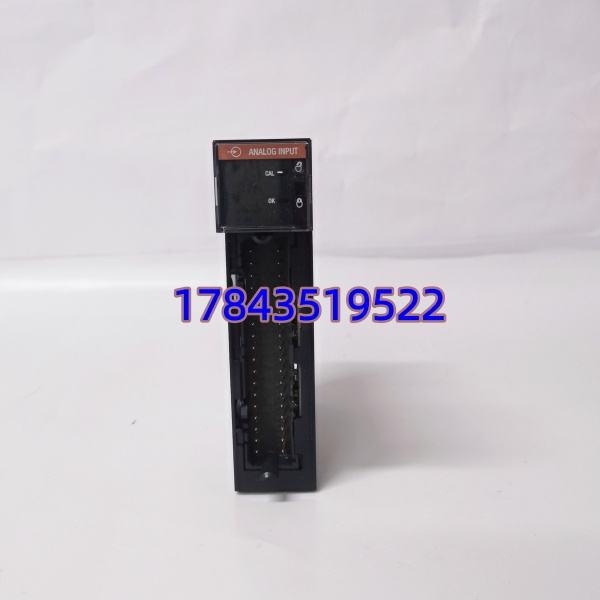

产品详情
· 型号：1756-IF16（Series A/B/C — 您查的 1756-IF16 A 通常指 Series A 或 Rev A 硬件）
· 品牌：Allen‑Bradley（Rockwell Automation）
· 系列：ControlLogix 5000 — 16‑Channel Analog Input Module
技术参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | 1756-IF16（Series A / B / C；Conformal Coat → 1756-IF16K 或 /C CL） |
| 制造商 | Rockwell Automation (Allen‑Bradley) |
| 产品类型 | ControlLogix 16‑Channel Analog Input Module |
| 输入通道 | 16 路，软件可配 差分(RJ51 接线) 或 单端(RTN 公共) ；每通道独立 Range 设定 |
| 信号类型 | ±10 V DC、0‑5 V DC、0‑20 mA、4‑20 mA（电流需外部 250Ω Shunt 或 1756‑IF16 内置 250Ω 依 Rev — B 版后内置） |
| 分辨率 | 16‑bit A/D (典型 305 µV/LSB @±10V, 0.305 µA/LSB @4‑20mA 含 250Ω) |
| 精度 | ±0.05% F.S.（25℃典型），±0.1% F.S.（全温） |
| 更新时间 | 可编程 8 ms ～ 105 ms / all ch（快采样 1 ms/ch 依组态） |
| 输入阻抗 | 电压模式 >1 MΩ；电流模式 250Ω (Rev B↑内置) 或 外置 |
| 断线检测 | 4‑20mA 模式下上/下拉 可组态 (Up/Down/Both/None) |
| 背板功耗 | 典型 5 W @5 VDC（由 1756 背板供），峰值 ≤ 1.2 A @5V |
| 安装槽位 | 任意 ControlLogix 1756 机架空槽（与 1756‑EN2T/EN3T/CN2 等混插），需 Studio 5000 / RSLogix 5000 v13↑ (FW≥3.1) |
| 工作环境 | 工作 0‑60℃（涂层版 -25‑70℃），存储 -40‑85℃，湿度 5‑95% 非冷凝 |
| 认证 | UL / cUL / CE / C‑Tick / FM (Class I Div 2 Groups A‑D T4 依 Option) / ATEX/IECEx (依 CL 版) |
| HART支持 | 不直接内置 HART — 需同机架加 1756‑HART2 模块并组态 HART Tag |
| 停产状态 | 1756‑IF16 Series A/B 早期 Rev 部分停产(Last‑time‑buy 关闭)，最新 Series C 仍在产；市面 NOS 多 Series B/C |
产品介绍
现场碰过化肥厂重整装置——AI 点全飘是因为 1756‑ Rev A 内置基准源温漂超出，换新 Series C 版（FW 兼容控制器 v20）后正常，原 .ACD 文件重下载识别无碍。（严格来说 1756‑ 只干 A/D 转换，组态在工程文件里；换新卡插回机架→Controller 在线识别→自动同步 I/O 定义（若 Rack 设为 Auto‑Detect），通常不需重下装——但建议做上电后 Slot Status 确认 “Running” 及 Channel Data 合理。早期 Series A/B 某些批次无内置 250Ω 分流电阻(电流需外并 250Ω 跨端子) — Series C 内置，换时注意端子接线是否依赖外并电阻，避免信号减半。）
1756‑ 是 ControlLogix AI 主卡——它故障整组 16 点变坏值可能迫使工艺切手动或触发 MTL 关联报警。从 TCO 看单价中等 Rockwell 交期曾见 12–20 周（芯片潮影响），建议按在役 1756‑ 总数÷4 向上取整最少备 1 件（同 Series 或最新向下兼容 Series C），重要装置按 N+1。注意 Conformal Coat 版(1756‑IF16K) 与非涂层不可混用于腐蚀环境。
替换与升级建议
✅ 直接替换
- 1756‑ Series C（或 B ↑）←→ 1756‑ Series A（已停产）——物理同、背板兼容，插上 Controller Auto‑Detect → I/O 配置从 .ACD 重载（或在线同步），通常不需改工程。注意：若原工程严格校验 Module Keying（Hardware Key 绑定 Series A 序列号）会提示 Mismatch — 选择 “Use New Module Type” 重关联即可（不影响逻辑）。早期 A 无内置 250Ω 电流 shunt → 确认现场端子外并电阻存在（多数柜已预留）再换，Series B/C 内置 250Ω 可移除外并电阻避免分压错。
- 1756‑IF16K（Conformal Coat）= 带涂层 Series C — 可替非涂层版进腐蚀环境（反之非涂层不推荐替涂层版海边装置）。
⚠️ 软件兼容（需改配置）
- 1756‑IF8 (8ch AI) / 1756‑IF16H (HART‑enabled 8ch) / 1756‑IEX (isolated) — 物理可插同槽但 Channel Count / Data Type 不同 → 需改 I/O Configuration Tree、重映射 Tag、可能改 ST 代码引用 → 属技改非应急替（除非临时借槽位做 IO 测试）。
- 1756‑IR6I (RTD/TC) — 完全不同的 Scaling/Range 设定 → 不可替。
❌ 硬件不兼容
- CompactLogix 5069‑ — 物理尺寸/背板全不同，不能插 1756 机架。
- 1756‑OF16 (AO) / 1756‑OW16I (DO) — 插槽兼容背板但功能颠倒，插上报 Wrong Module。
