产品详情
· 型号：1756-CNB
· 品牌：Allen-Bradley（Rockwell Automation）
· 系列：ControlLogix 1756
规格参数

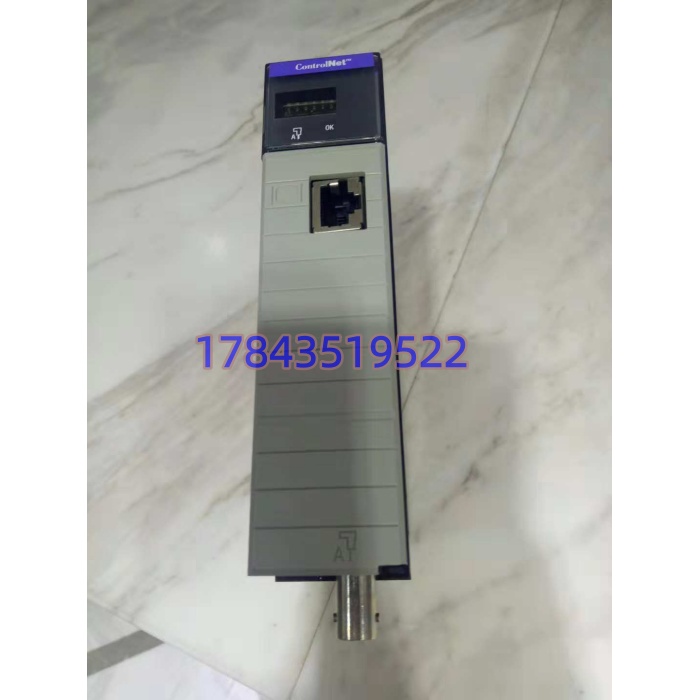

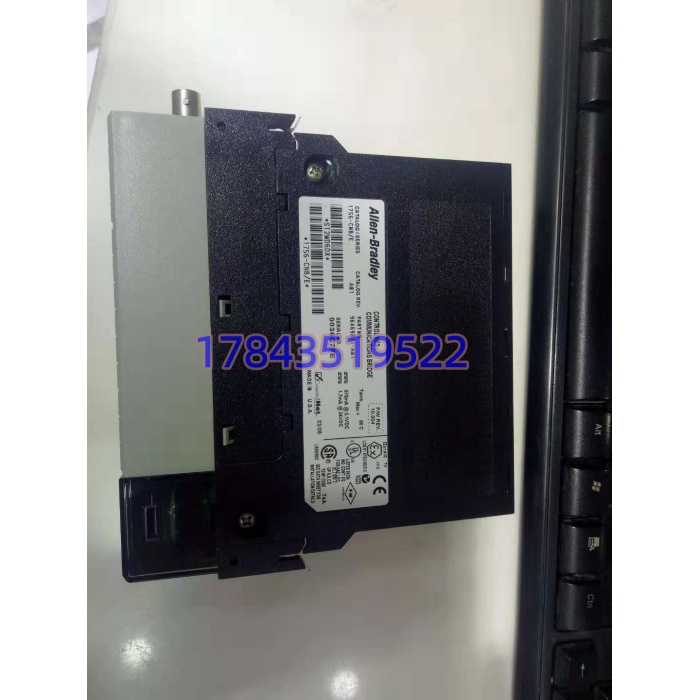

| 参数项 | 典型值/说明 |
|---|---|
| 产品定位 | ControlLogix 机架单槽 ControlNet 通信桥（非冗余媒体） |
| 通信协议 | ControlNet（CTDMA 令牌，CIP 承载），不支持 EN/IP、DeviceNet |
| 速率 | 固定 5 Mbps |
| 端口 | 1×BNC（1786-RG6 四屏蔽同轴）+ 1×RJ45 NAP（调试接入，非以太网） |
| 节点数 | 最大 99 站（MAC ID 01–99 侧拨码） |
| 连接资源 | 最大 64 个 CIP 双向连接（实际可用常按 40~48 规划） |
| 背板取电 | 5.1 VDC / 970 mA，24 VDC 侧 1.7 mA |
| 功耗/散热 | 5.1 W / 17.4 BTU·hr⁻¹ |
| 隔离 | ControlNet 对背板基本绝缘 30 V 连续（非通道间隔离） |
| 安装 | 1756-Ax 机架任意槽，DIN/机架，IP20 柜内 |
| 工作温度 | 0~60℃（存储 -40~85℃） |
| 固件与软件 | RSLogix/Studio 5000 组态；RSNetWorx for ControlNet 下调度 NUT 与 Keeper |
| 停产状态 | 2024-12-31 原厂停售，工程替代 1756-CN2，冗余需求换 1756-CNBR/CN2R |
| 认证 | UL/CSA/CE/ATEX/IECEx/RCM/KC（以实物标签 Rev 为准） |
产品介绍

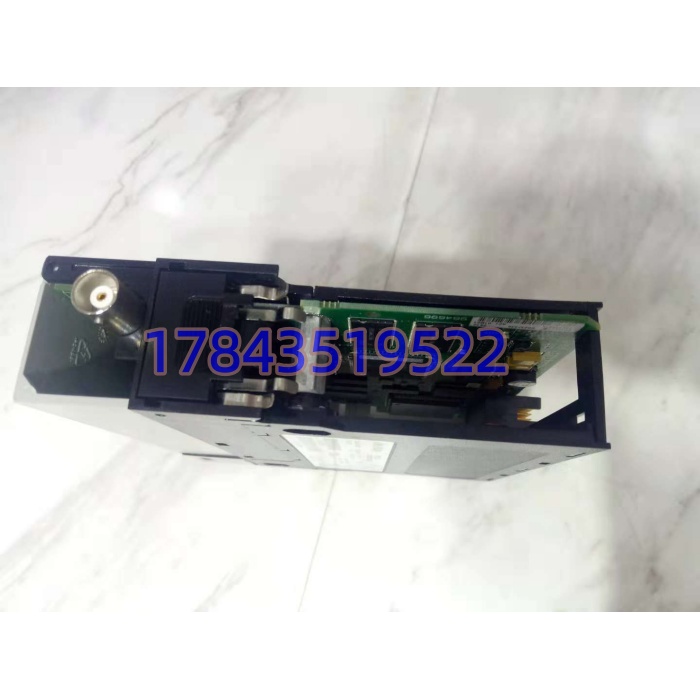

1756-CNB 是 ControlLogix 1756 机架里那块单 BNC 口的 ControlNet 桥，负责把背板上 L6x/L7x 控制器的标签、MSG、远程 I/O 轮询映射到同轴 ControlNet 干线上。它不跑以太网，也不做冗余双媒质；要双口冗余那是 CNBR 或 CN2R 的活。现场老汽车线、钢线、批量罐区大量用它挂 1794 Flex、1734 分站、智能软起和老 HMI，确定性 NUT 比普通交换网稳。
和后续 1756-CN2 比，CNB 连接数上限 64（CN2 提到 128），固件停在 Series E 附近，新 L8x 控制器配对要做固件矩阵核对；和 CNBR 比缺冗余媒体切换。坦白讲，这模块现在采购 99% 是老站延寿，不是新建。原厂已停，市面上流动的多是 unused surplus、拆机翻新和第三方库存，成色和水份比参数本身更值得盯。
应用场景与行业案例
我在现场遇到过最烦的不是 CNB 坏，是坏在 ControlNet 网没 Keeper、RSNetWorx 调度文件还丢了的旧站。桥模块一换，新模块里没存原 NUT 签名，同轴网络里老节点全报”unscheduled”，你得把原 RSNetWorx .rsn 找出来重下 Keeper，找不到就只能按原 MAC ID 重排一遍。
典型场景：
- 汽车焊装线：300+ 远程 Flex I/O 站走 ControlNet，CNB 的 5Mbps 确定性比 EN/IP 老交换机更服水土，换以太网要改整个拓扑。
- 炼油焦化装置：L62S 安全控制器挂 CNB 连紧急切断阀分站，NUT 固定 5ms 级，审计追溯要原网不动。
- 啤酒糖化批次：老 RSView32 走 ControlNet OPC，CNB 坏一块整线 HMI 掉线，控制器本身还在跑。
- 矿山主提升机：井筒分布式 I/O 用 1794-ACN，同轴抗变频干扰比早期工业以太网稳，CNB 单口够用。
- 造纸复卷机传动：20+ 台 PowerFlex 700 走 ControlNet 速度给定，CNB 连接数吃满 40 出头，换 CN2 是为扩连接不是为提速。
真实案例：华中一老热轧线，ControlLogix L63+1756-CNB/D 挂 60 多个 Flex 站。某夜 CNB 的 OK 灯灭，同轴链路里 1/3 站变问号。机柜备件架上有块拆机 CNB/E，插上去 Studio 5000 能认，但 ControlNet 网络树里节点全黄。翻出三年前备份的 RSNetWorx 工程，重算 NUT、下 Keeper，40 分钟整网恢复。老师傅说：”CNB 本身不值钱，值钱的是你有没有那份 .rsn 调度备份，没有就等着逐站清 MAC ID 重排。”
