产品详情

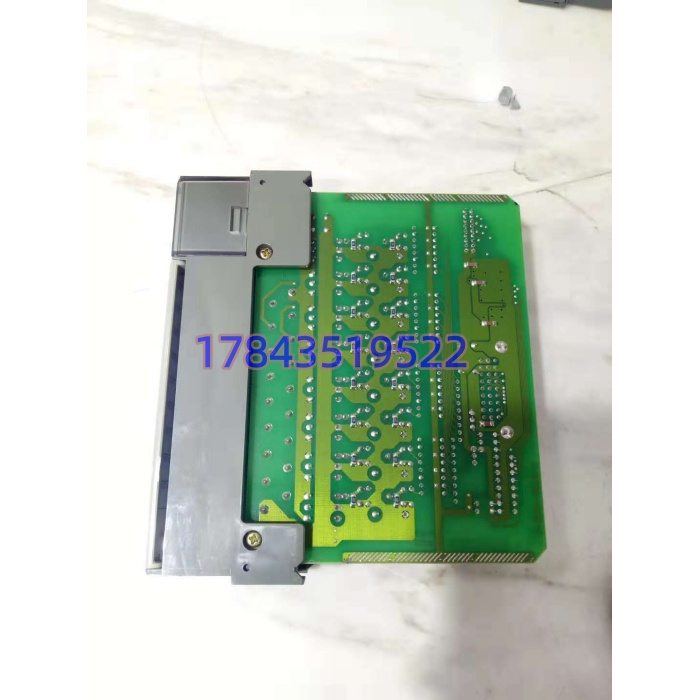

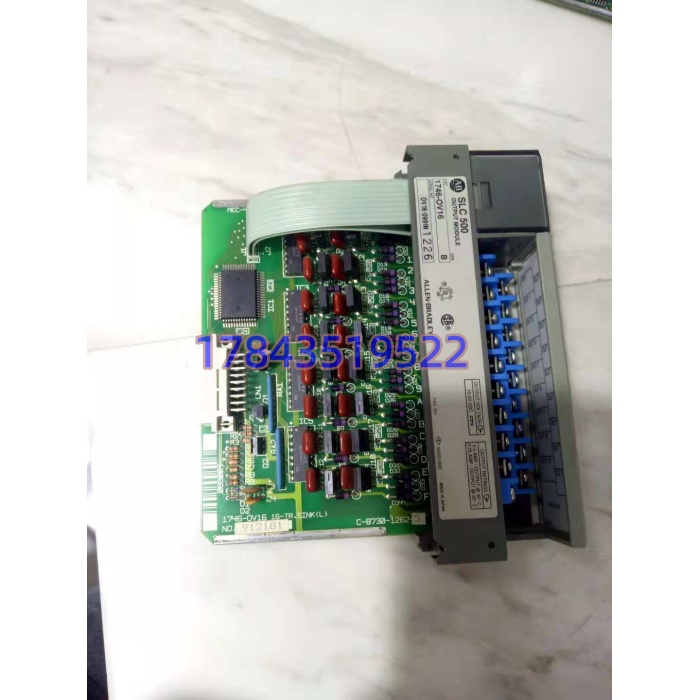

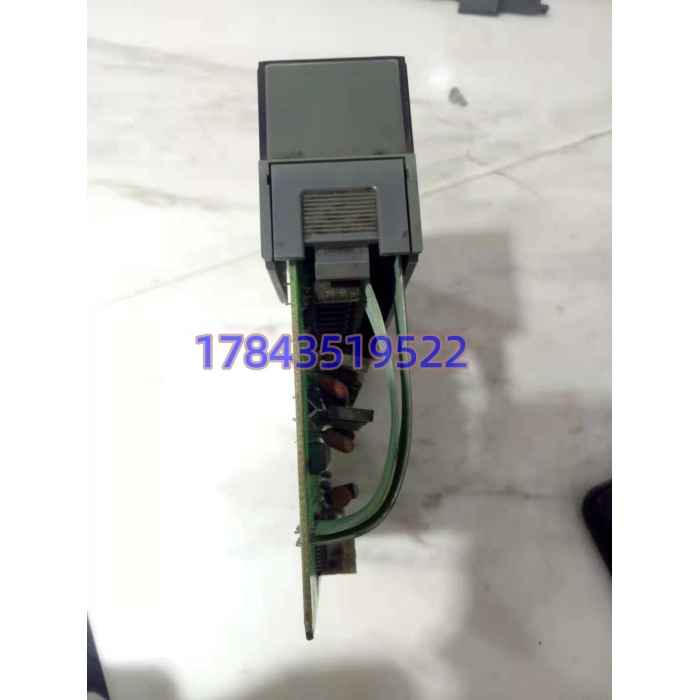

· 型号：1746-OV16
· 品牌：Allen-Bradley（Rockwell Automation）
· 系列：SLC 500（Bulletin 1746 模块化 I/O，配 1747-L5xx 控制器）
规格参数
| 参数项 | 数值 / 说明 |
|---|---|
| 输出类型 | 晶体管灌入型（Sinking / NPN），16 点 1 组公共端 |
| 工作电压 | 10–50 V DC（标称 24 V DC） |
| 单点持续电流 | 0.50 A @ 30 ℃ / 0.25 A @ 60 ℃ |
| 模块总持续电流 | 8.0 A @ 30 ℃ / 4.0 A @ 60 ℃ |
| 浪涌电流 | 3.0 A / 10 ms（30℃每 1 s 重复，60℃每 2 s 重复） |
| 导通压降（最大） | 1.2 V @ 0.5 A |
| 关断漏电流（最大） | 1 mA |
| 最小负载电流 | 1 mA |
| 信号延迟（阻性） | ON 0.1 ms，OFF 1.0 ms |
| 背板电流消耗 | 5 V DC 270 mA；24 V DC 0 mA |
| 隔离 | 通讯回路 500 V DC，背板 1500 V AC |
| 接线端子 | 可拆卸端子排（RTB） |
| 散热（约） | 7.6 W 整模块 |
| 环境 | 0–60 ℃ 运行，IP20 柜内 |
| 尺寸重量 | 约 130×80×26 mm，约 0.23 kg |
| 生命周期 | 2021-12-31 停产，原厂归类 Engineering Replacement，无同型续产件 |
产品介绍
1746-OV16 是 SLC 500 机架上最典型的 16 点直流晶体管灌入输出模块。它不供正电，只在 CPU 置位时把负载负端接到 DC Common（0V）——现场正电源先串负载再进模块端子。这种写法在北美老线、包装机械、水处理电磁阀控制里非常普遍，和源出型 1746-OB16 不能对调。
坦白讲，这模块没啥”技术含量”，但坑在接线逻辑和替代决策。SLC 500 整个 1746/1747 平台 2021 年底停售，原厂口径是”工程替代”到 CompactLogix 5380 + 5069 I/O，不是插拔替换。 老线续命买的就是拆机成色件，新项目别再选它。我在现场遇到过最典型的故障：把 +24V 直接拧到 OV16 端子上试灯，内部晶体管瞬间击穿——灌入型不是源出型，正电进输出点等于反向加压。
应用场景与行业案例
OV16 坏起来不吵不闹：某几点一直导通（晶体管击穿）、某几点打死不开（基极驱动坏）、或者整模块 OFF 态漏电流偏大导致小继电器抖动吸合。最麻烦的是第三种，万用表量电压”好像有 24V”，其实漏电流 1mA 带不动负载但能让高灵敏继电器误动。
- 水处理厂电磁阀控制：24V DC 电磁阀线圈，灌入型接线和原有继电器柜逻辑一致，OV16 直接继承老图，不动现场线。
- 包装线气缸磁性开关+指示灯：16 点密度刚好凑满一个槽位，0.5A 带指示灯和小中间继电器够用，比继电器输出模块省空间。
- 老旧汽车焊装线 SLC 5/04 改造过渡期：1747-L554 下挂 OV16，备件只求同固件同批次，不升 CompactLogix。
- 食品饮料灌装阀组：IP20 进标准 SLC 机架，配 1746-IB16 输入做阀位反馈，成本比 5069 低一截。
- 矿山皮带保护（急停复位指示灯）：低温现场 0℃ 能起，但 60℃ 柜内单点电流要降额到 0.25A，这一点图纸常标错。
真实案例：2022 年华南某吹瓶厂，SLC 5/04 下 3 号槽 控制 16 个冷却阀，夜班反映”阀关不死，漏冷却水”。万用表量输出端子关断态有 21V，现场继电器（欧姆龙 MY2N）衔铁微抖。拆模块看端子氧化，但根因是漏电流 1mA 经长线分布电容耦合，MY2N 释放电压临界。临时在每路阀线圈并联 5.6kΩ/0.5W 泄放电阻（Rockwell 手册原话建议），漏电流被吃掉，阀立刻关死。后来备件库换上一颗拆机 Series C，量新件关断漏电流 0.3mA，问题不再现。工程师原话：”省一颗电阻的钱，一晚上冲掉两吨软化水。”
