描述
产品详情

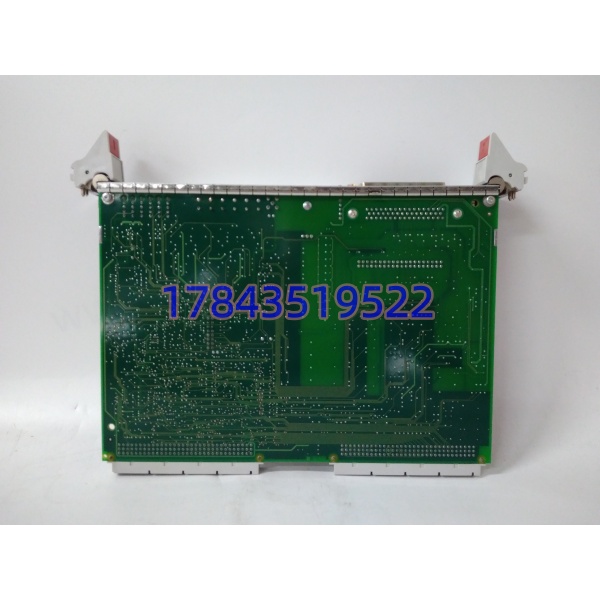

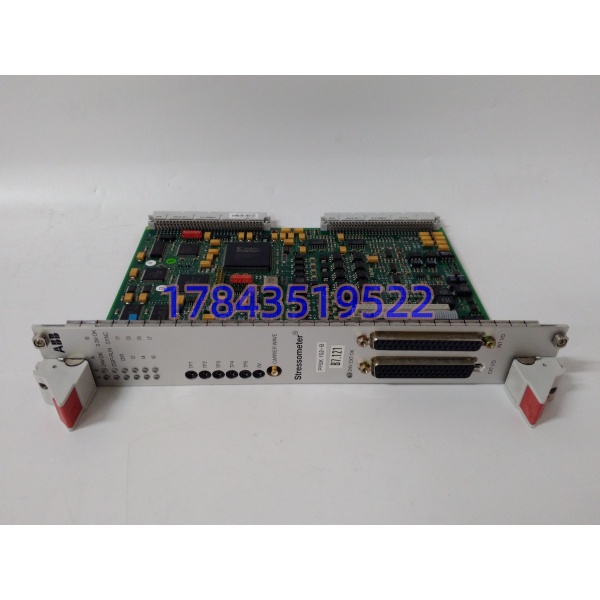

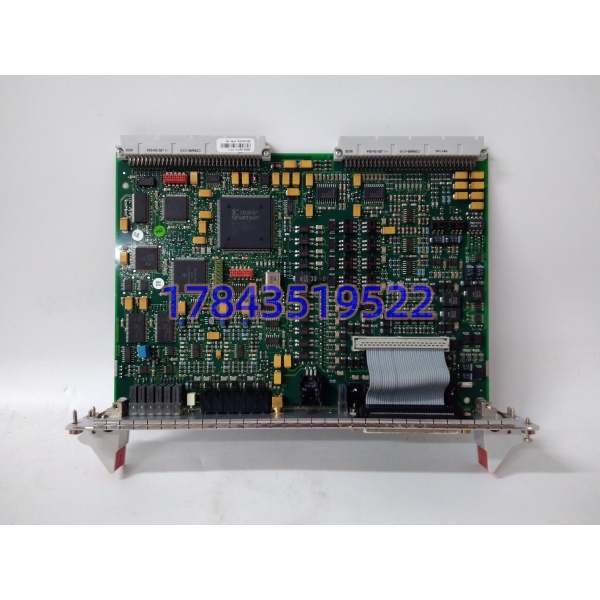

· 型号：PFSK152（3BSE018877R1）
· 品牌：ABB
· 系列：Stressometer 轧制力测量系统
规格参数
| 参数项 | 典型值/说明 |
|---|---|
| 产品定位 | Stressometer 系统信号集中器（Signal Concentrator Board） |
| 订货号 | 3BSE018877R1 |
| 信号来源 | Pressductor 压磁式力传感器（mV 级输出，典型 0–20mV 满量程） |
| 通道配置 | 多通道差分输入（依 Rev，典型 8–16 路），每路独立放大+滤波 |
| 输入类型 | 差分 mV 级，支持 4 线制激励+信号返回，抑制共模干扰 |
| 测量范围 | 依传感器量程，典型 0–50kN 至 0–50MN（轧制力跨 6 个数量级） |
| 精度 | 典型 ±0.1% FS（含传感器），分辨率可达 16bit 级以上 |
| 采样/处理 | 32 位嵌入式处理器，每通道独立数字滤波，扫描周期 ≤1ms 级 |
| 激励电源 | 板载恒流/恒压激励源（典型 100–500mA），温度漂移 <50ppm/℃ |
| 通信接口 | Profibus DP（12Mbps）、ModuleBus（ABB 私有）、部分 Rev 支持光纤 |
| 隔离电压 | 通道–背板 ≥2500Vrms（光电+变压器复合隔离） |
| 背板取电 | 24VDC ±10%，典型功耗 8–12W |
| 配套机箱 | Stressometer 专用机箱（非标准 S800 TU 底座，物理尺寸和连接器不同） |
| 安装方式 | 专用机箱内导轨/支架，非通用 19″ 机架 |
| LED 指示 | PWR（绿）、RUN（绿）、COM（黄）、FLT（红）、CHx（通道状态，依 Rev） |
| 热插拔 | Stressometer 机箱通常不支持带电插拔，更换需停机断电 |
| 工作温度 | -20~+70℃（运行），存储 -40~+85℃ |
| 湿度 | 5–95% RH 非凝露 |
| 防护 | IP20 柜内，但 Stressometer 机箱可整体达 IP54（依安装） |
| 校准 | 出厂逐点标定，现场需配合 Stressometer 标定工装做零点/满度校准 |
| 停产状态 | Stressometer 系统仍在产，但 PFSK152 老 Rev 交期拉长，市场多库存/拆机/翻新 |
| 关联模块 | PFCL201（压磁传感器）、PFSK151/153（同系前后代次）、ABB AC 800M（上位控制器） |
| 易混淆 | 代理商页把 PFSK152 写成”通用 16AI 卡””HART 支持””以太网接口””S800 兼容”均属套牌；PFSK152 原生为 Stressometer 专用，不兼容 S800 TU810 底座 |
产品介绍
PFSK152 是 ABB Stressometer 系统里那个”把压磁传感器微弱得几乎看不见的 mV 信号变成控制器能看懂的数字量”的心脏。轧机上那几颗 Pressductor 压磁头，受力后输出只有几毫伏的变化，埋在电机啸叫、变频器谐波、电焊机尖峰的噪声海洋里。PFSK152 干的事就是：给传感器供稳定的激励电流→把返回的 mV 信号差分放大→数字滤波剔除工频干扰→32 位处理器做温度补偿和非线性校正→经 Profibus DP 或 ModuleBus 把精确到 0.1% 的轧制力数值送给 AC 800M。它不是通用 AI 卡，因为它的放大倍数、滤波参数、激励电流全是按 Pressductor 的物理特性量身定做的，插进普通 S800 机箱根本认不出来。
和 PFSK151 比，152 是后续代次，处理器从 16 位升到 32 位，通信从 ModuleBus 扩展到 Profibus DP；和通用 AI 卡（如 AI810）比，AI810 能接 8 路 4-20mA， 接的是 mV 级压磁信号，灵敏度高两个数量级，抗干扰要求也高两个数量级。坦白讲，这板子在现场存在感像轧机的地基——平时没人想起来，一旦 Stressometer 系统报”Signal Lost”或”Calibration Fail”，整条轧线就得降速或停机，那时候大家才想起它。现在采购 90% 是钢厂热连轧/冷连轧十年大修补备件，新线 Stressometer 系统还在用但供货周期动辄半年，备一件在手比什么都强。
应用场景与行业案例
我在现场遇到过最隐蔽的零点漂移：某 2050mm 热连轧精轧机组，Stressometer 系统运行第 8 年，F2–F7 机架轧制力显示每天清晨开机时比前一天低 3–5%。操作员以为是传感器老化，但换了新的 Pressductor 头问题依旧。最后查到是 里的一颗低温漂运放的温漂系数从 5ppm/℃ 漂到了 28ppm/℃——夜间停机时机柜温度降到 18℃，白班开机后逐步升到 42℃，运放增益随温度变化导致零点偏移。这种漂移在满量程 30MN 的轧制力下只占 0.01%，但对薄规格带钢的板形控制来说足够让凸度超差。换 后漂移消失。这种故障自诊断不报，因为板子没坏、只是精度悄悄退化，靠的是年度标定数据和操作员的经验直觉。
典型场景：
- 热连轧精轧机组：F1–F7 各机架压下液压缸下方装 Pressductor， 采集轧制力，AC 800M 据此做 AGC（自动厚度控制），厚度精度 ±0.02mm。
- 冷连轧五机架：Stressometer 测辊缝力分布， 送数据给板形控制系统，调节工作辊弯辊和分段冷却，平坦度 ≤10 I-Unit。
- 铝箔轧机：轧制力仅几百 kN 但精度要求极高， 的 16bit+ 分辨率确保箔材不裂不断。
- 无缝钢管穿孔机：顶头力测量，高温 1200℃ 坯料旁 靠机箱隔热和风冷扛住。
- 铜带热轧：Stressometer 系统经 采集，配合液压 AGC 实现 ±0.03mm 厚度命中率。
真实案例：华北某 1780mm 热连轧，Stressometer 系统运行第 11 年。某次换辊后 F4 机架轧制力显示异常跳动 ±800kN（正常波动 ±50kN）。仪控班先查传感器（Pressductor 阻值正常）、再查电缆（屏蔽完好），最后用示波器抓 的输入端信号，发现差分信号里叠加了 2.5kHz 的周期性干扰——顺着电缆走线找到干扰源：新装的除尘风机变频器输出电缆与 Pressductor 信号电缆平行走了 15 米，虽然都穿了金属管但屏蔽层没连通。机柜备件架有块同 Rev 未拆封，停机轧线后更换（Stressometer 机箱不支持热插拔，必须断电），换完重新做零点标定，轧制力曲线恢复平稳。班长说：” 这东西本体十年不坏，坏的是信号电缆和屏蔽接地。备件单里 和 Pressductor 传感器必须一起备，但更重要的钱应该花在电缆桥架规划和屏蔽施工上——九成的 Stressometer 故障不是板子坏的，是电缆被人踩了、烫了、或者屏蔽层虚焊了。”
