描述
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 制造商 | Allen-Bradley (Rockwell Automation) |
| 通道数 | 8通道 (差分输入) |
| 输入类型 | 热电偶 (E/J/K/T/R/S) / ±100 mV |
| 分辨率 | 12位 (温度 0.1°C/0.1°F, 毫伏 10 μV) |
| 输入阻抗 | >10 MΩ |
| 隔离耐压 | 1000V DC 连续耐压 (通道间/通道-背板) |
| 通信方式 | 块传输 (BTR/BTW) |
| 背板功耗 | A版 1200mA / B版 750mA / C/D版 850mA |
| 工作温度 | 0°C ～ 60°C |
| 重量 | 约 0.8 kg |
产品深度介绍

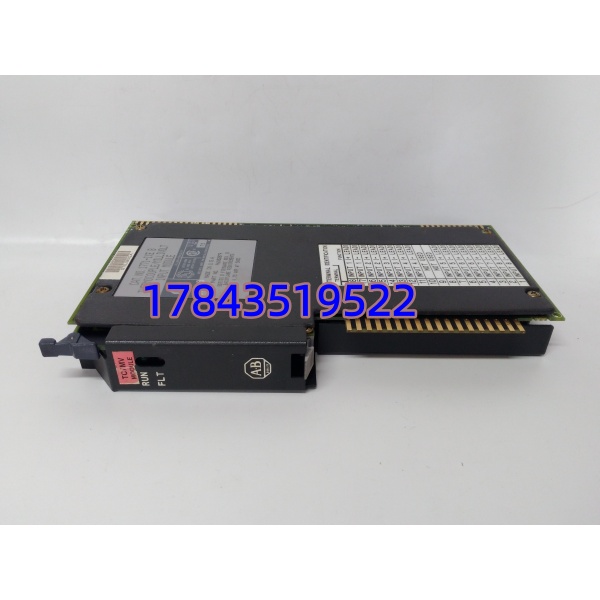

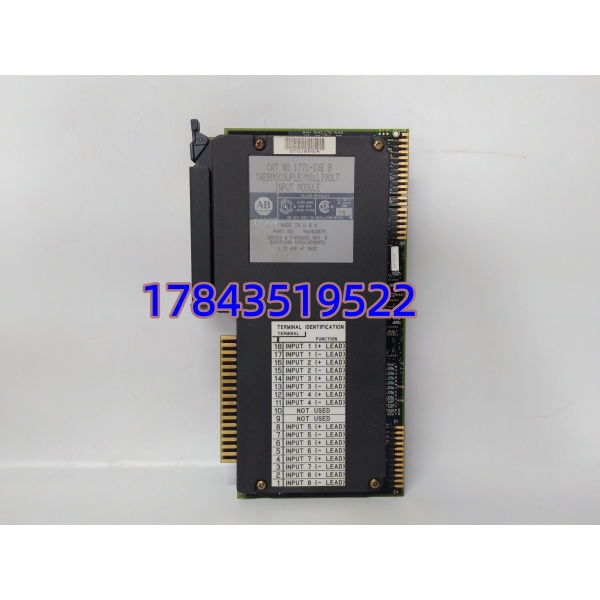

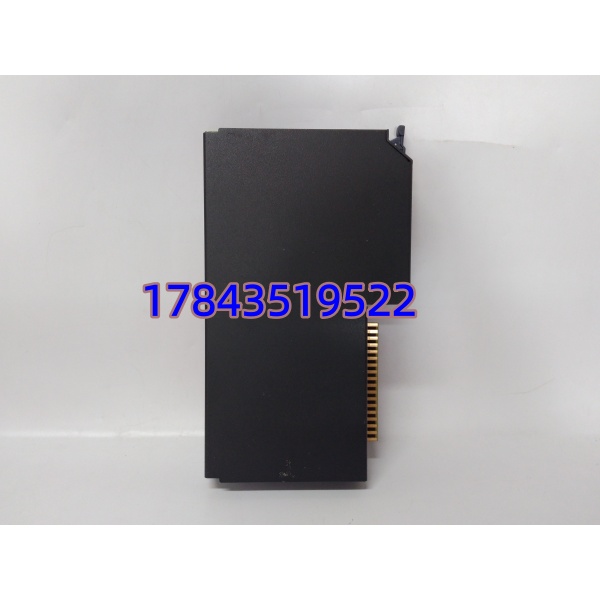

1771-IXE 是罗克韦尔（AB）PLC-5 平台中非常经典的一款8通道热电偶/毫伏模拟量输入模块。对于还在使用 PLC-5 系统的老厂来说，它是负责炉温、反应釜等关键温度数据采集的“眼睛”。
这款模块支持 E、J、K、T、R、S 等多种类型的热电偶，并且能处理 ±100mV 的低电平毫伏信号。它内置了冷端补偿（CJC）和自动校准功能，不需要人工去拧电位器调零，极大降低了维护难度。通过 BTR/BTW 指令与 CPU 通信，配置灵活。
但必须提醒各位工程师，该型号目前官方已宣布停产（Obsolete）。这意味着市面上流通的均为二手拆机件或库存备件，采购时需要格外注意模块的版本（A/B/C/D）和实际成色。
应用场景与行业案例
在重工业领域，PLC-5 系统虽然老旧，但很多核心工艺依然离不开它。这块模块最常出现在需要高精度温度控制的场景里。
典型应用场景:
- 冶金/化工 – 炉温监测: 采集窑炉、锅炉内的 K型或 S型热电偶信号，用于闭环温度控制。
- 热处理设备: 监测金属热处理过程中的温度曲线，确保工艺达标。
- 低电平信号采集: 连接应变片或压力传感器，采集 ±100mV 范围内的微弱毫伏信号。
案例：半夜的“假故障”
去年冬天，东北某化工厂的夜班中控室突然报警，显示反应釜温度超限跳车。值班工程师老张连夜排查，怀疑是 1771-IXE 模块坏了，准备拿备件换上。我接到电话后让他先别急着换，先查接线。
结果你猜怎么着？根本不是模块的问题。是现场一根热电偶的补偿导线接头松了，导致接触电阻变大，模块检测到了开路（Open Wire）并触发了超限报警。老张后来跟我说，幸亏打了个电话，不然大半夜在零下二十度的车间里拆装模块，换上去发现还是报警，那心态真要崩了。这也提醒我们，遇到温度突变或开路报警，先查现场接线，再怀疑模块。
