产品详情

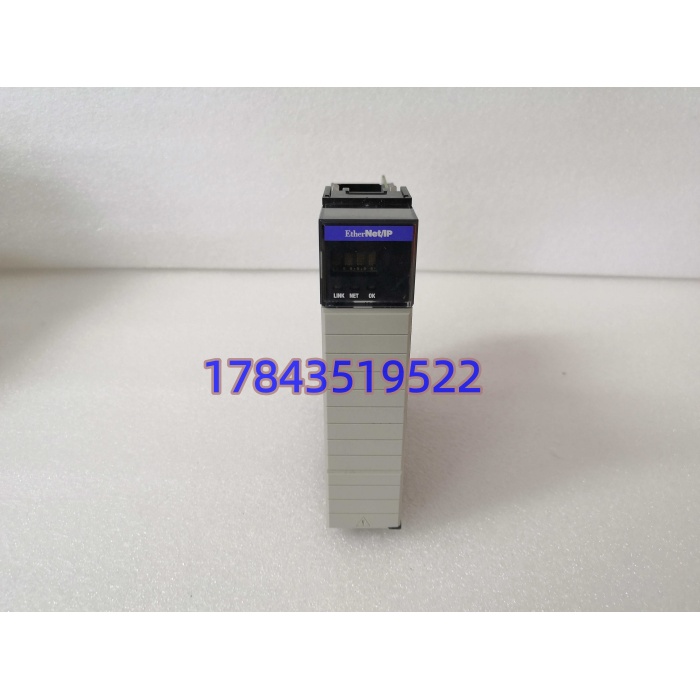

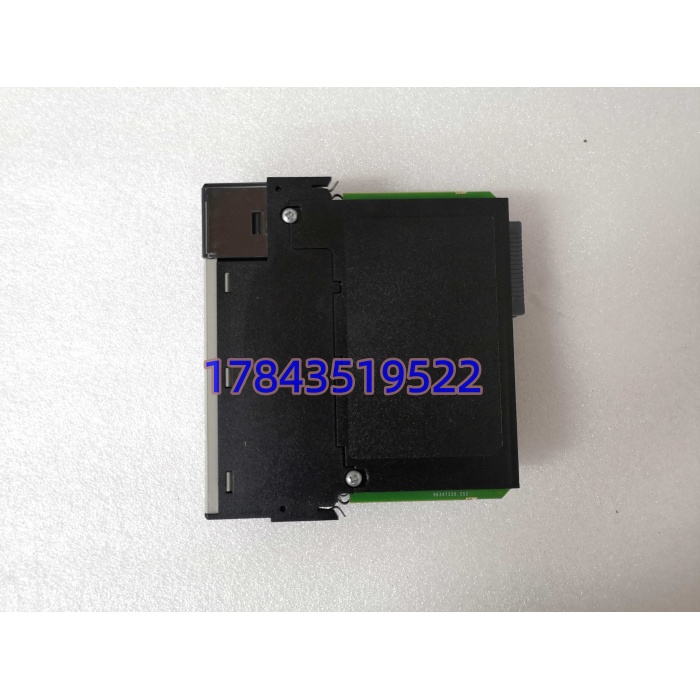

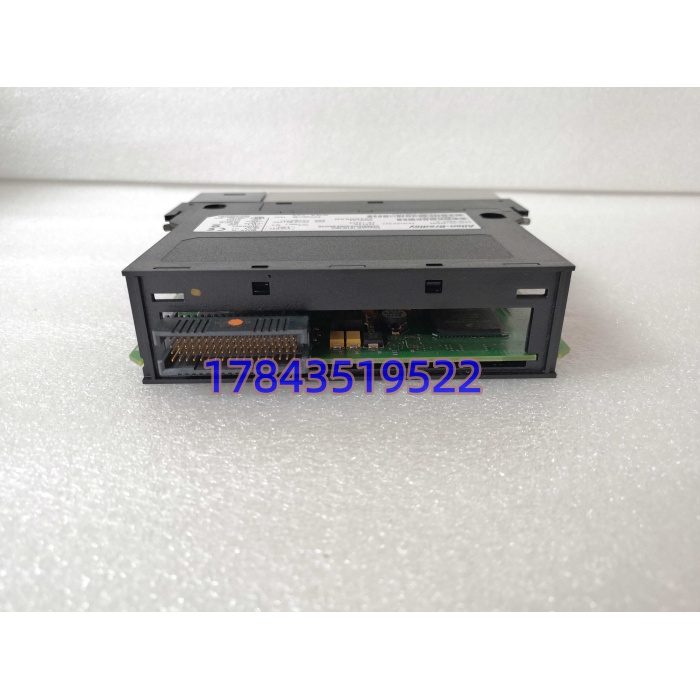

· 型号：1756-ENBTA（目录号 1756-ENBT，系列 ENBT/A）
· 品牌：Allen-Bradley（Rockwell Automation）
· 系列：ControlLogix 通信模块
规格参数
| 参数项 | 规格值 |
|---|---|
| 目录号 | 1756-ENBT（铭牌常印 1756-ENBTA，A=系列） |
| 槽位 | ControlLogix 1756 机架任意单槽，支持热插拔（严格来说需 RSLogix/Studio 5000 在线置维护态再拔） |
| 网口 | 1× RJ45 10/100 Mbps 自适应，半/全双工，Cat5 屏蔽优先 |
| 协议 | EtherNet/IP（Implicit+Explicit）、TCP/IP、UDP、ICMP、HTTP、SNMP（密码保护） |
| 连接容量 | 64 TCP/IP + 128 CIP（显式/隐式任意组合），背板+以太网各 64 未连消息，最多 32 组播生产标签 |
| 背板电流 | 700 mA @ 5.1 V DC，3 mA @ 24 V DC |
| 功耗 | 3.7 W（12.6 BTU/h） |
| 隔离 | 以太网-背板基本绝缘 30 V 连续，型式试验 707 V DC 60 s |
| 诊断 | 前窗 RUN/LINK/FAULT LED + 内置网页服务器（读连接表/IP/错误计数） |
| 固件 | ENBT/A 支持 v3.5–v6.x；Studio 5000 v21+ 对老 ENET/B 支持受限，ENBT/A 仍可在 v30+ 组态但新特性不回灌 |
| 尺寸重量 | 约 144.5×34.6×130.2 mm（H×W×D），0.23 kg |
| 环境 | 0–60℃ 工作，-40–85℃ 存储，5–95% RH 无凝露，IP20 柜内 |
| 认证 | CE / UL / cULus / CISPR 11 Class A / ATEX T4 |
| 生命周期 | 2021-12-31 Rockwell 宣布 1756-ENBT 停产，原厂末采闭窗，走 Surplus/Refurb/As-Is |
| 直接替代 | 1756-EN2T（单口千兆、128 CIP、双 IP），物理槽位兼容，工程需重选模块定义 |
产品介绍
E 维护者视角切进来：在一条 2009 年上的汽车焊装线里，1756-ENBTA 就是 ControlLogix 5561 和车间 MES 之间那道单门——它不干 I/O 扫描，专职把 Produced/Consumed 标签和 HMI 的 CIP 报文过一遍。现场实测发现，这货最阴的故障不是 FAIL 红灯，是 FAULT 灯慢闪“IP 冲突或连接数撞顶”：老工程里某天加一台 PanelView Plus 没算连接预算，128 CIP 满座，机器人站偶发掉隐式连接，巡检看 RUN 绿灯以为没事，直到焊枪节拍错半拍查三天。单 RJ45 没交换功能，上游交换机一端口 FLAP 整段 Logix 通信闪断，这是 ENBT 架构天生短板，不是坏。
从 TCO 看，ENBT 系 2021 末采后原厂新货为零，Surplus 渠道 2026 年 1756-ENBT/A 报价约 6k–9k 人民币（宣称全新原包的多半是拆机清灰），而整线迁 EN2T/EN2TR 单站改造成本够买十几块 ENBTA。老 ControlLogix 保产线（水处理、单机包装、实验室台架）留 1 块冷备比改造划算；但凡产线要求 DLR 环网冗余、千兆上行、CIP Safety，别纠结 ENBTA 备件，直接排 EN2TR 改造——把 ENBTA 当“同架构备件”而非“万能替身”才不踩坑。
应用场景与库存策略
ControlLogix 机架里 1756-ENBTA 挂了是什么后果？单 RJ45 直连车间交换机，模块故障=该控制器脱离 EtherNet/IP 网，HMI 全灰、MES 取不到生产计数、机器人站靠 Produced 标签同步的节拍乱掉。原厂交期按“无”算，国内 MRO 页“库存 10000 件”是 SEO 蹭词，真能顺丰原包 A 系列在二线城市调不到 3 块。
- 水处理/污水 ControlLogix 单站（5561+ENBTA 上 MES）：星型单网非它不可（工程写死 ENBT 模块定义）→ 建议每站备 1 块 ENBT/A Surplus 冷备，IP 预配同网段空闲地址封存。
- 汽车焊装老线机器人接口站（Produced/Consumed 标签同步）：128 CIP 够用不愿迁 EN2T → 区域备件库代管 2 块，ABC-B 类（A 类给控制器 CPU，通信卡降一档）。
- 食品包装单机（PV+ HMI + 少量 Point I/O 通过 ENBT 上联）：单口够用 → 备件必须带 Studio 5000 读模块信息截图（固件 v6.x 最佳），别收“绿灯亮未建 CIP 连接”裸件。
- 实验室/测试台架（Logix 仿真+HMI 监控）：停机损失低 → 按“在用 N 块备 ceil(N×0.1)+1”囤，末采错过走战略囤货。
- 改造过渡期：新机柜用 EN2TR、老机柜留 ENBTA → 备货单把“1756-ENBTA（ENBT/A）”和“1756-EN2T”分行列，禁止供应商“EN2T 功能覆盖 ENBT 通用”混发。
真实案例：2023 年华东某汽车零部件厂焊装线，夜班 1756-ENBTA 的 RJ45 口内磁珠开裂，LINK 灯闪但 CIP 隐式连接丢 30%，机器人抓取节拍从 4.2 s 拖到 5.1 s，质检误判焊点虚焊停线 2 小时。备件库查“1756-ENBT”有 1 块，拆包是 ENET/B（10M 老款，固件 v4.2），插上 Studio 5000 v32 报“module not supported in this major revision”，回退工程版本不现实。从苏州代理商调 ENBT/A Surplus 件空运，停机 5.5 小时，缺件+减产约 18 万。复盘后他们把 1756-ENBTA 单列 B 类，每 2 控制站冷备 1 块 ENBT/A、固件锁 v6.011，季度点检加“拔网线看 RUN 不跳 Fault”的自测。
