描述
产品详情

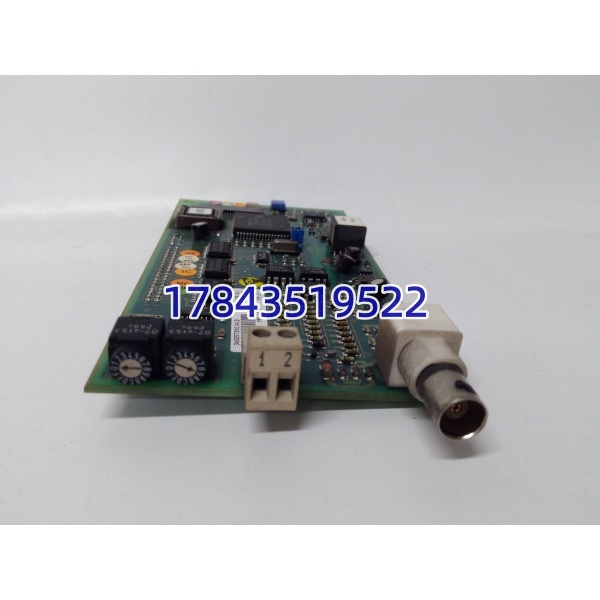

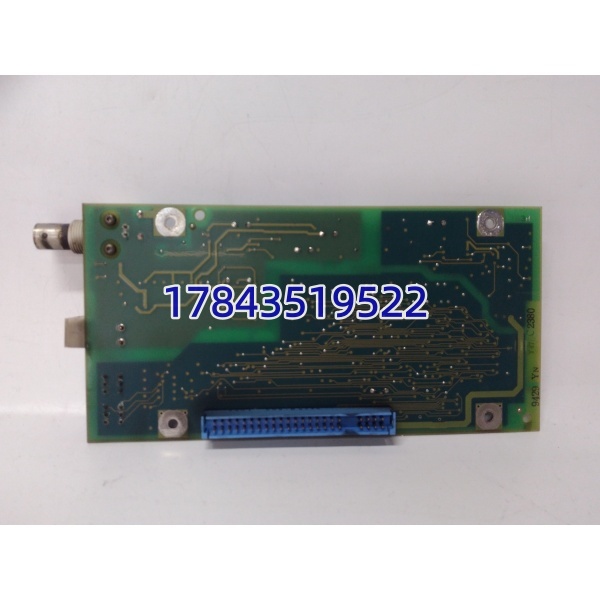

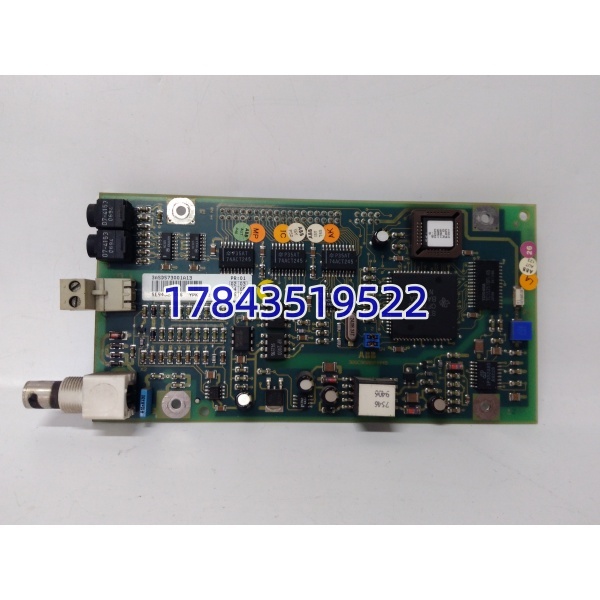

· 型号：YPK112A（订货号 3ASD573001A13）
· 品牌：ABB
· 系列：Advant OCS / Advant Controller 100 (AC100) — Fieldbus Comm. Module YPK112
规格参数
- 模块类型：Advant OCS 现场总线通讯模块（Fieldbus / Y-Link type）
- 系统归属：插 Advant Controller 100 机架或配 Advant OCS 扩展基座；部分应用作 ACS800 传动 Profibus 适配卡（需核对传动 Slot 兼容列表）
- 主接口 — Advant Fieldbus 100：BNC 同轴接口，75Ω 特性阻抗，需终端电阻；点对点或总线拓扑，速率最高 1.5 Mbps
- 辅接口 — Modbus RTU：RS-485（端子或 DB9依底座），9600～115200 bps，支持主/从模式
- 通道架构：双通道冗余（部分配置），单通道故障自动切换无扰动
- 设备容量：单模块挂 AF100 网络典型 ≤32 节点（依网络负载及距离）
- 供电电压：24 V DC ±10%（由机架背板或外部端子提供），典型功耗 ≤3 W（≈120 mA）
- 隔离：通讯侧与逻辑侧光电/电气隔离 ≥1500 V DC
- 状态指示：前面板 PWR / RUN / COM / ERR LED
- 安装方式：Advant AC100 机架插槽 或 DIN 导轨底座（依具体安装套件）
- 工作温度：-25～+70℃（部分资料 0～+60℃，以原手册为准）
- 存储温度：-40～+85℃
- 湿度：5%～95% RH 非凝露
- 防护等级：IP20（柜内安装）
- 尺寸（参考）：约 185×84×28 mm（模块本体）
- 认证：CE / UL / cUL / IEC 61131-2
产品介绍
YPK112A 是 ABB Advant OCS/AC100 系统里负责”对外说话”的通讯卡——一头插 APC 控制器背板，一头通过 BNC 同轴接 Advant Fieldbus 100 网络（Operator Stations、其他 AC100、DCV700 直流传动等），同时可开一路 RS-485 跑 Modbus RTU 接第三方仪表或小型 PLC。部分项目里也把它配在 ACS800 传动扩展槽做 Profibus DP 从站（注意：传动侧通常用专用 NDOP/NPBA 卡，YPK112A 作传动适配需确认兼容列表，勿盲目混用）。
坦白讲，这卡现场最大坑是AF100 同轴终端电阻忘加或 BNC 头屏蔽层虚焊——现象是偶发通讯闪断、Event Log 报 AF100 Timeout，量线路都通就是不稳。换件时新卡 EEPROM 为空，系统上电一般自动从控制器同步配置，但建议原系统健康时导出通讯参数备份。
应用场景与行业案例
痛点：老电厂 Advant OCS 系统 AC100 控制器与操作员站靠 AF100 同轴网通讯，某天 YPK112A ERR 灯常亮、操作员站全灰——查是模块内部 AF100 PHY 芯片老化。整机换控制器不现实，只换 YPK112A 恢复最快，保留所有接线和组态不变。
典型场景：
- 火电厂/化工厂 — Advant OCS AC100 控制器接入 AF100 网络连多台 Operator Station 及 DCV700 直流传动
- 老厂改造 — 利用 YPK112A RS-485 口开 Modbus RTU 把辅机数据送第三方 SCADA，不另加网关
- 传动互联 — 特定版本作 ACS800 传动 Profibus DP 适配（需核对传动固件兼容列表）
- 冗余通讯 — 双 做 双通道冗余，单卡故障不停机
真实案例：
西北某 200MW 机组给粉控制柜 报”Fieldbus Lost”，运行画面全灰。量 BNC 线、终端电阻均正常，替换 后 COM 灯闪、ERR 灭，系统自动同步配置 2 分钟恢复。老师傅说—— 网就靠这小卡撑着，柜里该留一块密封冷备，别等跳机再找。
