描述
产品详情

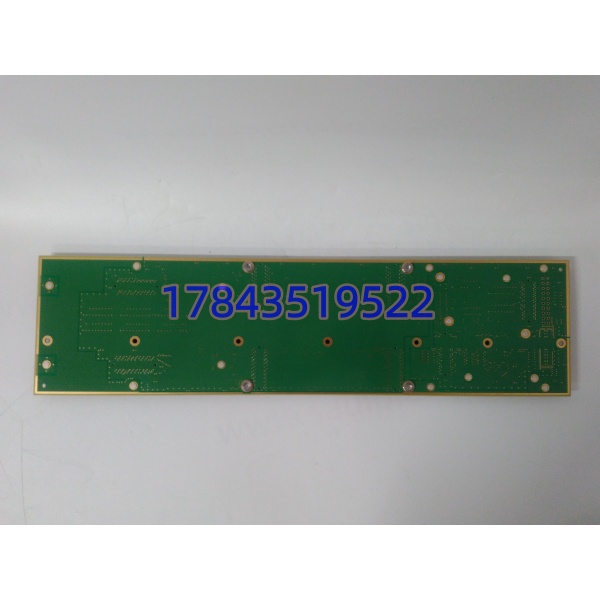

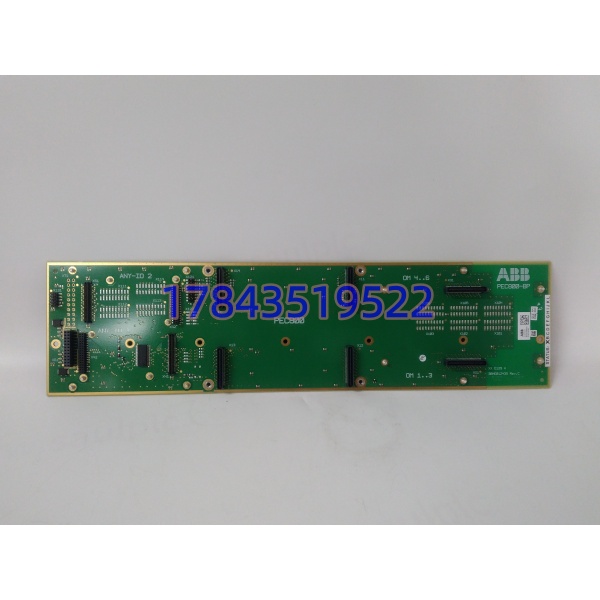

· 型号：XXD129A01（3BHE012436R0001，PEC800-BP）
· 品牌：ABB
· 系列：PEC800 控制机架背板（配套 UNITROL 6000 励磁、ACS6000 中压变频、SFC 静态变频启动、STATCOM 控制机架）
规格参数
| 参数项 | 数值/说明（背板本体，剥离商家误植的”插卡参数”） |
|---|---|
| 组件定位 | PEC800-BP Backplane（无源连线+逻辑电分配+总线阻抗匹配） |
| 物料号 | 3BHE012436R0001（XXD129A01 为图号/型号串） |
| 适配机架 | PEC800 19″ 子机架（UNITROL 6000 控制机箱、ACS6000 LC/CM 控制架） |
| 背板总线 | 高速并行控制总线（PEC800 内部）+ 多槽位专用连接器（光纤卡/触发卡座） |
| 逻辑供电 | 由机架电源模块引入 15 V DC + 24 V DC 内部逻辑电，背板自身不变换 |
| 插槽数 | 依子机架定（典型 8~12 槽，含 PEC80 处理器槽、接口槽、光纤触发槽） |
| 连接器 | 后端卡导槽金手指座 + 前端面板连接器（光纤/触发引线经背板转接） |
| 隔离 | 总线平面按 PEC800 设计，通道-机架依插卡能力 |
| 指示 | 无独立 LED（背板本体无灯，状态全在插卡上） |
| 热插拔 | 不支持。背板是机架骨架，拔背板必须停整个 机架电源，所有插卡掉电 |
| 工作温度 | -10~+65 ℃（背板本体，商家页 -40~+85 是插卡宽温误植） |
| 尺寸重量 | 约 265×185×45 mm，1.15 kg（依子机架裁切） |
| 生命周期 | UNITROL 6000 / ACS6000 系受限，原厂新背板难订，市面拆机/库存为主 |
| 易混型号 | PEC80（插在背板上的应用控制器，不是背板）、UFC760BE142（UNITROL 励磁 CPU 插卡）、PPE091A101（800M 电源卡，不同系）、商家乱贴的”XXD129A01 16DI/8DO 保护单元”不存在 |
产品介绍
XXD129A01 是 控制机架的”主板骨架”——和上一轮 PCI354-1022-38（Hybricon VME/PCI 混合背板）角色对等，但总线是 ABB 私有高速并行控制总线而非 VME64x/PCI。PEC80 应用控制器、光纤接口卡、门极触发接口卡全插它上面，背板把各卡的高速控制循环（微秒级脉冲触发、IGCT 驱动同步）经并行总线+内部光纤链路座连通，同时把机架电源进来的 15V/24V 逻辑电分配到每槽。BP 后缀就是 Backplane 的字面意思，ABB 手册里 -BP 和 -DR（驱动卡）、-AP（应用处理器）是明确分工的。
和前面几轮件的关系：
- 与 PPE091A101（800M 电源卡）：不同系，PPE091A101 供 AC800M 机箱，XXD129A01 是 背板，电源由 机架的 XXD863/PMC 系模块先转好再进背板；
- 与 UFC760BE41（800F Profibus 从站卡）：UFC760 归 Advant/800F，XXD129A01 归 电力电子，两世界；
- 与 PCI354-1022-38：都是背板，但 VME/PCI 通用背板 vs ABB 私有 背板，不能互替；
- 商家页把 写成”220V AC 5W 控制卡/16DI 8DO/双核 1ms 保护”是拿 PEC80 应用控制器 或 保护测控单元 的参数错贴到背板上——背板本身零 I/O 端子、零用户程序、零固件。
坦白讲这背板原厂随 UNITROL 6000 / ACS6000 一起受限，拆机件第一杀手是槽位金手指氧化导致某槽 PEC80 偶发不识、内部并行总线微裂导致高速控制循环 CRC 错、光纤座卡扣断。它的现场价值是”UNITROL 6000 励磁柜报 PEC80 A 槽 Not Healthy，查下来是 第 3 槽金手指氧化，停机架电，拔所有卡，换背板，重插 /光纤卡，半小时恢复励磁”。
应用场景与行业案例
我在某水电厂 UNITROL 6000 励磁改造碰到过： 机架插 应用控制器 + 2 块光纤接口卡 + 触发接口卡，夜班励磁系统报” A Slot Communication Degraded”，但 卡本身诊断灯绿。查下来是 背板并行总线某层信号平面阻值漂移（10 层板内层微裂）， 与光纤卡间微秒级控制包偶发重传。非计划停机不怕 死，怕这种”背板隐性退化→励磁控制循环偶发抖动→发电机无功波动”的慢病，季度示波抓不到，只在负荷阶跃时露头。
典型场景：
- 火电/水电 UNITROL 6000： 背板托 跑 AVR 闭环，光纤卡经背板连功率柜触发板，微秒级脉冲同步。
- 冶金 ACS6000 中压传动： 机架背板连 LC 控制卡与 CM 通信卡，IGCT 门极信号经背板转光纤。
- 燃气轮机 SFC 静态变频启动： 背板托启动控制逻辑，与 Mark VI（IS215UCVEM06A）经接口卡交互。
- 老线保产：EPC 原图锁定 3BHE012436R0001，采购单只写”-BP”买回来可能是 另一裁切尺寸背板（槽数不同装不进原机架），或商家发 应用控制器冒充。
- 备件坑：商家把” 16DI/8DO 保护单元”当背板卖，到货是带端子排的插卡，插不进背板槽位（它本该插在背板上）。
真实案例：
西北某电厂 2007 年 UNITROL 6000，2023 年检修发现 机架 1 块 背板第 5 槽（光纤卡槽）金手指有三根针氧化发黑， 报偶发 Not Healthy。库房领出一块标”全新 3BHE012436R0001″的库存，面标对，但背板长度比原机架短 20 mm（原厂按该 OEM 项目裁切 265×185，库存标准版 285×200），导槽末端 2 槽悬空装不进导轨。退掉，找 ABB 电力电子渠道订按原项目裁切尺寸做的背板（带原 3BHE012436R0001 标+项目 PO 残留贴纸），出厂带各槽通断+并行总线阻抗测试，窗口期 50 分钟停机架电换完， 重扫各卡 3 分钟全 Healthy。励磁工程师说：” 这背板，不拍原机架裁切尺寸只认 3BHE012436R0001，供应商从库存抓标准版发你，长 20 mm 都装不进去。”
