产品详情

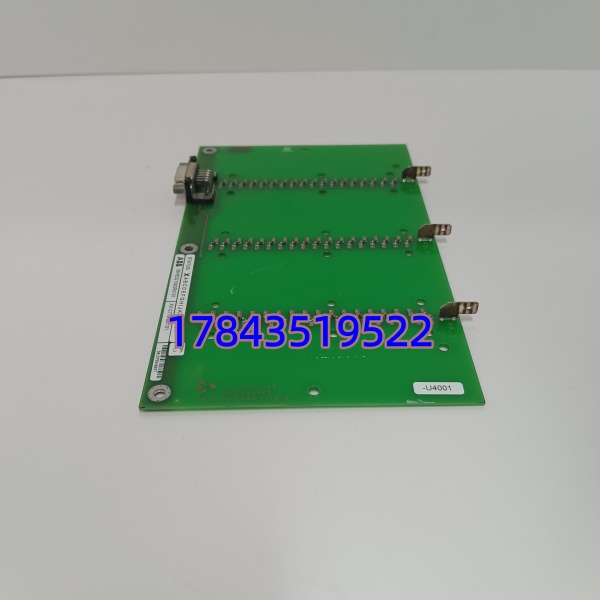

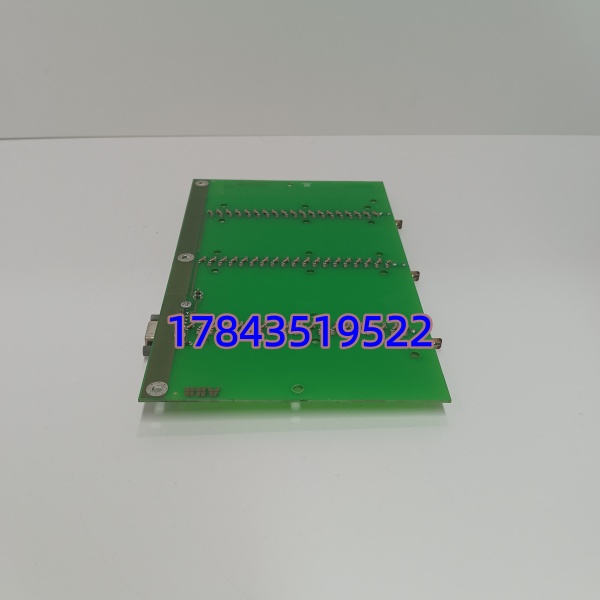

· 型号：XVC770BE101（3BHE021083R0101）
· 品牌：ABB
· 系列：XVC770 —— UNITROL 5000/6000 励磁系统 或 ACS6000 传动控制机架配套板卡
技术参数
- 完整型号：XVC770BE101，ABB订货号 3BHE021083R0101（Board ID：XVC770 BE101）
- 产品类别：XVC770 控制机架数字量输出/接口板（依出厂批次可能是16路DO板或控制接口板，物理兼容同槽位）
- 适用系统：ABB UNITROL 5000/6000 数字励磁装置（XVC770控制机架）、部分 ACS6000 中压传动控制柜 XVC770 插槽（请以贵司柜内机架铭牌”XVC770″为准，非AC800M/AC500插槽）
- 安装位置： 控制机架专用 DO / Interface 插槽（带导向销+锁紧杆），不可用于普通PLC机架
- 数字量输出：典型 16 通道，NPN/Sink 型开集电极，额定 24 V DC 外部供电，0.5 A/通道 max，同一组合计负载 ≤2 A
- 输出隔离：输出侧↔背板逻辑侧 光电隔离 ≥500 V AC（防共模干扰）
- 供电方式：逻辑侧由 背板供 +5 V DC；输出侧需外部 24 V DC（范围 18~30 V DC，取自柜内控制电源）
- 保护功能：每通道短路保护（自恢复）、感性负载内置续流路径（依版本）；模块 watchdog 上报健康状态至主CPU
- 状态指示：板级 PWR（电源绿）、ERR（故障红）、每通道输出激活绿灯（TX/RX 指示依固件）
- 接线方式：通过 机架预制端子块或经扁平电缆至现场端子单元（FTU）
- 诊断：支持模块在线诊断——开路检测/短路报警上报（部分固件版本需使能），故障可在励磁系统人机界面或Drive Window查看
- 兼容固件要求：与 主CPU板固件版本需匹配，严格来说老系统换新版板卡建议确认 CBM / PS2 工程文件硬件目录含此 Board ID，不匹配时报”Unknown Board”
- 工作环境：0℃ ~ +55℃（运行），-40℃ ~ +70℃（存储），5%~95% RH 无凝露
- 防护/认证：IP20（柜内），符合 IEC 61131-2，CE / UL
- 尺寸/重量：约 233×160×20 mm / ≈0.28~0.35 kg
产品介绍
电厂励磁小修时最怕碰到的事：DO板驱动不了外部跳闸继电器，翻记录才发现上一任换了不同后缀版本跳线配置不一样——XVC770BE101就是UNITROL或ACS6000里插机架的那块接口/DO板，负责把CPU的触发令、报警令转成现场24V DC干/湿接点输出（如跳灭磁开关、发DCS报警、点亮柜面指示灯）。它和背板靠多针连接器直连，逻辑侧5V取电，输出侧隔离浮地，适合励磁室这种有可控硅换相噪声的环境。
采购上提醒两点：第一，它，买前确认柜内原有板卡正面印有””字样及同规格插槽；第二，BE101与老版BE100引脚兼容但通常可原位替换，换完务必进系统做I/O强制测试——曾有人忽略新版负载上限（合路≤2A）直接并接多只老继电器线圈导致点过热，核对外部负载再投运。模块不支持热插拔，断电更换后系统重枚举正常即RUN。
替换与升级建议
✅ 直接替换
- XVC770BE100 → XVC770BE101：同系列引脚兼容、插槽相同，通常可原位替换。建议更换后用系统自带I/O Test做每通道强制输出验证，确认外部负载不超过0.5A/ch（合计≤2A）。原工程硬件目录若无BE101 Board ID需更新硬件库重新编译下载（约15min工作量）。
- 同批次不同3BHE后缀（仅生产批号差异）：完全互换，无额外操作。
⚠️ 软件兼容（需关注固件/硬件库）
- XVC770BE101 ←→ 极早期原型板（无BE标识）：物理可插入但Board ID不被识别需升级主CPU固件及硬件描述文件，改动量约0.5人天（含备份验证），无硬件成本。
- ：板卡物理通用但Slot功能定义可能不同（DO板 vs Interface板），若跨应用替换需核对机架槽位分配表，防止插错槽位系统报Slot Mismatch。
❌ 硬件不兼容
- ：物理插槽、背板定义完全不同，不可互插，买错需退换重订。
- S800 DO模块（如 SD822/SD531）：DIN轨安装独立模块，不能插入机架。
若无全新库存，二手拆机件市场常见但必须要求卖家提供上电自检截图+ABB镭射标清晰照片；涉网励磁装置改造建议优先全新原厂带COC，并以原厂手册核对Board ID兼容性。
常见问题解答 (FAQ)
可以插。BE101与BE100引脚兼容，同属机架DO/接口板，通常原位替换即可。区别在于部分BE101版本微调了输出驱动余量（仍0.5A/ch，合路≤2A）并更新了Board ID——换完后进系统做I/O强制测试，若工程硬件库报Unknown Board需更新硬件描述文件重新下载。
Q2：它本身带24V电源吗？现场端子还要不要供24V？
逻辑侧5V由背板供给，但输出侧必须外接柜内控制电源DC 24V（18~30V）给DO通道供电，不供24V外部负载不动作。接线前核对接线图确认端子排L+/M已引自贵司控制电源。
Q3：支持热插拔吗？运行中能直接换？
不支持热插拔。正确流程：系统切本地/退出AVR→断控制电源→拔旧板→插新板→上电→系统自检→I/O强制测试OK→重新投运。强行热插有概率导致背板总线锁死需重启整个机架。
Q4：怎么判断我柜子里坏的就是这块而不是主CPU或光纤问题？
先看板上PWR绿灯有无、ERR红灯是否常亮（而非闪）；进UNITROL人机或Drive Window看Diagnostic→→Board Status，若报”DO Board Communication Lost”或”Board Failure”且相邻槽位模块正常，大概率是此板。交换法（同型号好板对调槽位）可进一步确认，注意放电后操作。
Q5：全新和翻新怎么区分？交期多久？
全新原装通常依ABB排产4~8周（急单可调库存渠道1~3工作日发出并附测试报告），质保12个月；市场流通多拆机件会明确标注成色。验收看ABB标贴无打磨重印、PCB焊点无二次补焊氧化——关键机组建议坚持全新。
