描述
产品详情

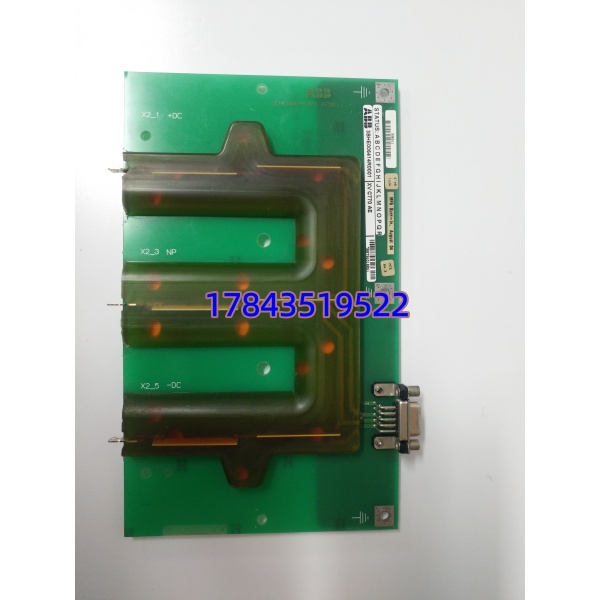

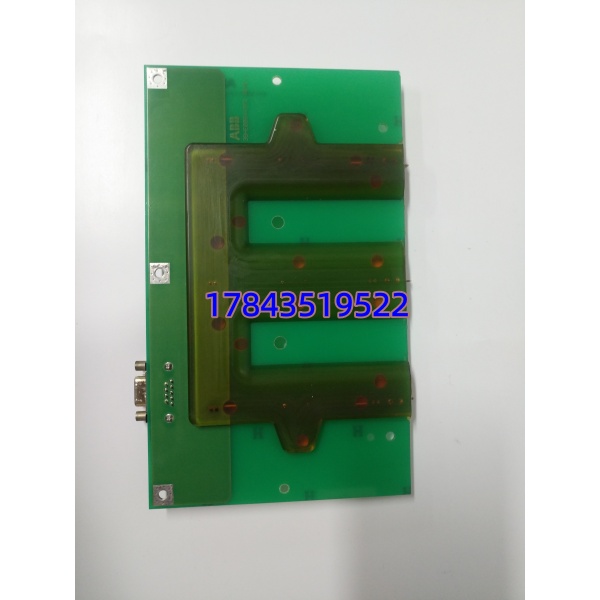

· 型号：XVC770AE（3BHE006414R0001，常见丝印 XVC 770 AE 及 Rev.字母）
· 品牌：ABB
· 系列：ACS600 / ACS1000 / ACS5000 IGCT Drive — RDCU / Control & Interface Board
技术参数
| 参数项 | 规格值 |
|---|---|
| 制造商 | ABB Ltd. — Drives Division (MV Drives) |
| 板卡型号 | XVC770AE |
| 订货号 (Article No.) | 3BHE006414R0001 |
| 模块类型 | Regulator / Drive Control Unit (RDCU main board 或 RDCU‑to‑Interface 依柜代次) |
| 适用变频器 | ACS600 (IGCT 版)、ACS1000、ACS5000 系列中压传动 |
| 上级接口 | 连接操作面板 / 上位 DCS 经串行或光纤链路（依柜型 AMX / AXD 变体） |
| 下级接口 | 连接 UFC719AE01（→ KUC755AE106 门极驱动）经多模 ST/SMA 光纤；读 DC Link 电压/电流模拟量 |
| 控制算法 | 直接 torque / vector 控制（固化 ROM + 参数 RAM），外部不可改写用户逻辑（不同于 AC800M） |
| 板载供电 | +24 VDC（由驱动盒控制电源提供），典型 <500mA |
| 状态指示 | PWR（绿—供电 OK）、RUN / FLT / COM LED（依固件版） |
| 非易失存储 | 参数 Set 存于 EEPROM / Flash；部分版带电池备份 RAM（很少 — 多数参数掉电保 EEPROM） |
| 安装位置 | 功率柜 IGCT 驱动盒控制插槽 或 主控柜 RDCU 机架（依 ACS1000/ACS5000 机柜布局） |
| 工作温度 | -10℃ ～ +55℃（柜内风冷） |
| 存储温度 | -40℃ ～ +85℃ |
| 湿度 | 5%–95% RH，非冷凝 |
| PCB 尺寸（参考） | 约 210×140 mm（依 Rev. 有差异，非标准 DIN 模块） |
| 重量 | ≈0.25 kg |
| 备注 | 与 UFC719AE01、KUC755AE106 为固定搭档三元组——建议按套核对兼容 Rev. |
产品介绍
矿山主提升机 ACS1000 碰过：运行中突报 “DC Link Overvoltage + RDCU Comm Loss” 重启后卡在 Parameter Checksum Error——XVC770AE 板 Flash 某扇区位翻转（服役 18 年），Reload Param 后 OK 但警示备份重要。因建矿 MBO 只列了 IGCT 功率模块与快熔未列 RDCU，等 ABB 代理调 NOS 欧线 13 天（含假期）。这卡故障率不算高（无功率开关）但它是变频器控制算法宿主——坏一片整台 IGCT 传动无法启动（或报各种初始化错），从停机损失看必须按 A 类做战略备件（ACS600/ACS1000 IGCT 平台逐步 Legacy）。建议仍运行该系列中压变频装置：每台同类驱动单元池化备 1 件经高温老化测好拆机或 NOS（丝印完全匹配 XVC770 AE Rev.xx 及 3BHE006414R0001），若为单驱无冗余关键工艺按 Last‑Time‑Buy 评估囤 2 件（1 NOS + 1 测好）。注意要求供应商确认可与您现网 UFC719AE01 + KUC755AE106 版本配对（通常同代 OK 但极端老批次需核对）。
替换与升级建议
✅ 直接替换
- XVC770AE 完全相同丝印（含 Rev.字母）及 3BHE006414R0001 ——断电拆（拍照记光纤布线顺序 + 端子标号），插新板→上电→用 Drive Window / APS 做 “Download Parameters from PC to Drive” 恢复 Param Set（或若 EEPROM 完好可能自举但建议重下确保一致）。
⚠️ 软件兼容（需改配置）
- XVC770AF/AG 等稍新版 ——硬件引脚兼容多数可替但要求 UFC719/KUC755 同代且 Drive Window 软件版支持；老 ACS600 首代 (<V3.xx) 升新版 XVC770 前确认 Release Note 声明支持。稳妥坚持同丝印 Rev.
❌ 硬件不兼容
- UFC719AE01（光纤桥）、KUC755AE106（门极驱动）、PM864（AC800M CPU）、S800 I/O ——完全不同安装位功能，不可替。
