描述
产品详情

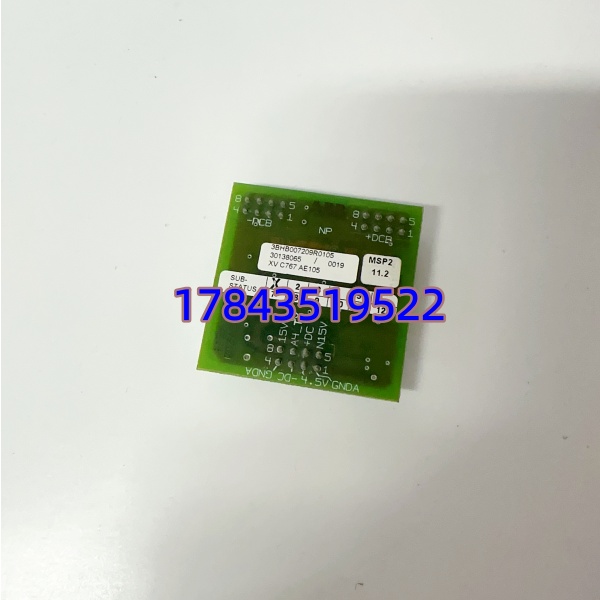

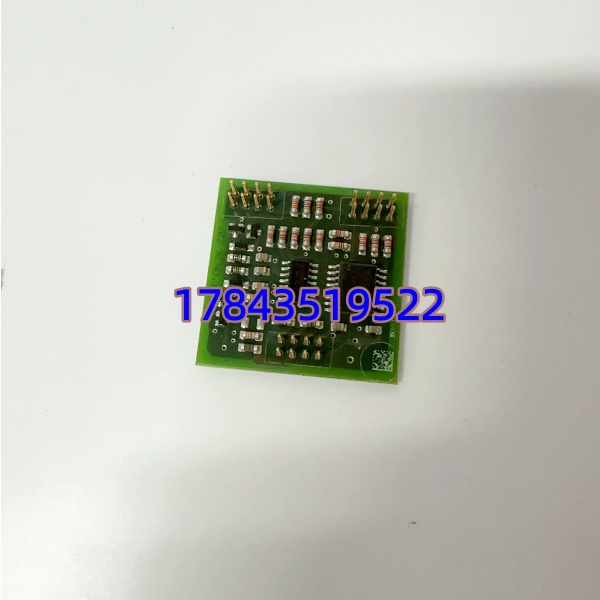

· 型号：XVC767AE105（3BHB007209R0105）
· 品牌：ABB
· 系列：Advant Controller 400 / MOD 300 / Symphony 老系统 —— XVC767 系列通信/应用模块
规格参数
- 产品定位：Advant Controller 400（AC400）、MOD 300 DCS 或 UNITROL 励磁系统机架内通信/应用处理模块（Communication / Application Module）
- 订货号：3BHB007209R0105，型号丝印 XVC767 AE105（AE = Application/Communication Edition，105 为版本/硬件修订）
- 适用机架：AC400 控制器机架（PM/CPU 机架）、部分 MOD 300 扩展槽、UNITROL 5000/6000 励磁控制柜内指定插槽（依系统图纸）
- 主要功能：MB300 背板总线通信管理、与 S100 I/O 模块周期性数据交换、部分版本承载应用子程序或励磁控制算法（依固件）
- 背板供电：由机架背板提供 +5V DC（典型功耗约 3~6W，以实测为准），无外部电源端子
- 总线接口：通过机架背板连接 MasterBus 300（MB300）及 S100 I/O 串行链路，部分版本带光耦隔离
- 冗余支持：设计支持 1:1 热备冗余（Primary/Backup），主模块故障自动无扰切换
- 前面板指示：RUN（绿）、ERR/FLT（红）、通信状态 LED（依版本），模块 ID DIP 开关
- 安装方式：插入 AC400 / MOD 300 指定槽位，带导向销 + 锁紧手柄，与 CPU（XUM767 系列等）同机架混插
- 固件/配置：配置存于机架 NVRAM 或由工程师站下装（Advant Engineering / CB M 或 UNITROL 配置工具），更换空板需重新下装
- 兼容替代：同系可向下/向上考虑 XVC767AE102（3BHB007209R0102）或 XVC767AE103，但须核对机架要求固件版本——混插不同大版本可能报配置不匹配
- 机械：约标准 Eurocard 尺寸（依机架，典型 3U 高度 × 双槽宽或单槽依变体），重约 0.2~0.35kg，PCB 带三防涂层
- 工作温度：0~+60℃（机柜内强制风冷），存储 -40~+85℃，5~95%RH 非冷凝
- 认证：CE、cULus，符合 IEC 61131 / IEC 61784（依完整系统）
产品介绍
XVC767AE105 是 ABB Advant Controller 400 / MOD 300 系统机架里的通信处理担当——简单说它管 MB300 背板数据交换和 S100 I/O 链路，部分励磁系统（UNITROL 5000 系列）也用它跑控制子任务。它不接现场线，插在 CPU 机架指定槽位受背板供电，和主 CPU（XUM767 系列）协同工作。老装置（九十年末投运化工厂、电厂辅助系统）大量在用，原厂早已 EOL。
有一点要注意：XVC767 系列不同后缀（AE102/AE103/AE105）硬件插槽兼容但固件含义不同——换件前必须确认现网机架期望的 Part No.，最好拍下旧板铭牌再买。我在现场遇过拿 AE102 替 AE105 启不来，报”Module Type Mismatch”，核对后换正确版本秒过。冗余配置下建议成对统一版本。
应用场景与行业案例
AC400 控制器突然报”Communication Module Fault”或冗余对一侧 FAIL——整台 Advant/MOD 300 控制器降级或失联，这是老 DCS 改造期最不想看到的。XVC767AE105 很少坏，但板载 NVRAM 老化或背板插槽氧化会导致不定期通信闪断，查起来极耗时间。
典型场景：
- 电厂辅助车间 DCS（MOD 300 / Advant OCS）：AC400 机架装 XVC767AE105 管 S100 I/O 远程站（化水、输煤、除灰），要求冗余热备。
- 炼化老装置过程控制：Advant Controller 400 作主控制器，XVC767 处理 MB300 与上位操作员站通信。
- UNITROL 5000/6000 励磁系统：作为控制机架内通信/应用模块，连接励磁 CPU 与功率柜、灭磁柜接口。
- 造纸/冶金老线改造过渡：保留 AC400 机架不做大改，只更换失效 XVC767 模块延续运行。
真实案例：华东某电厂化水车间 MOD 300 系统，运行近 22 年，某天 冗余对 B 侧 XVC767AE105 报 FLT 红灯，手动切主侧 OK 但无冗余了。拆板看生产日期 1999 年，NVRAM 电池座周边轻微腐蚀。库房有测试好的 AE105（同 3BHB007209R0105），断电拔旧插新，从工程师站重新下装配置（约 90 秒），RUN 灯常亮，冗余对恢复同步。避免了等原厂发货导致单点运行隐患。老师傅说” 这套东西外围 I/O 卡坏过几块，通信模块头回坏——以后按每两套同型机架备一块”。
