产品详情

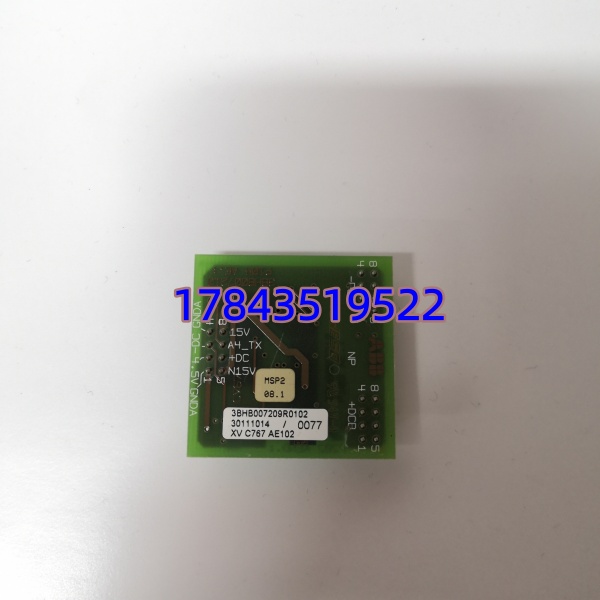

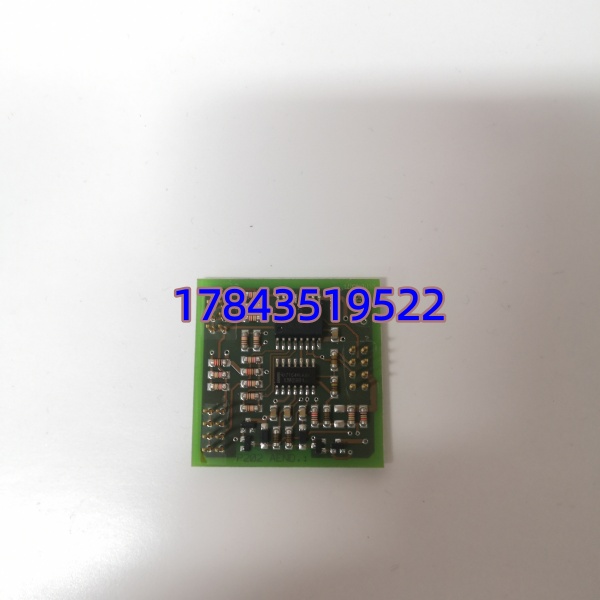

· 型号：XVC767AE102
· 品牌：ABB Drives（ABB Motion）
· 系列：ACS600 / ACS800 — Control / Interface Board for Main CPU AINT-12/AINT-14（P/N 3BHB007209R0102）
技术参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | XVC767AE102 |
| 新备件号 (Spare P/N) | 3BHB007209R0102 |
| 旧等效编码 | XVC767AE102 / 3BHB007209R0101（AE101 通常早期 FW，AE102 后版——多数互替 IF Drive FW 兼容） |
| 制造商 | ABB Oy / ABB Drives (Finland / Sweden) |
| 产品类型 | ACS600 / ACS800 Drive Control or Interface Board (sub-module to AINT main CPU) |
| 适用驱动 | ACS600 (early), ACS800-01/04/11/31 等柜机控制栈；部分 AC800 Drive 架构用作 coprocessor/comm board |
| 配套主CPU板 | AINT-12 (3AUA000001XXXX), AINT-14, 或 UPBU-01 电池/参数备份单元 |
| 接口形式 | 背板多针 Euro-connector + 扁平 ribbon 或 光纤 ST/plastic (依功能：PWM 分发 / 参数 mirror / Ext Comm) |
| 非易失存储 | 板载 NVRAM (battery-backed SRAM — 参数镜像) + EEPROM/Flash (Board ID & mini boot) — 电池(如果有)是耗材! |
| 固件依赖 | 需与 AINT 主 CPU 板 FW 版本兼容（Drive SW 版本 Rxxx），新板空片通常由 AINT 下装参数 @ 首次启动 |
| 状态指示 | 板上 1–3 LEDs (RUN / ERR / COM) 依 Rev |
| 供电 | 由驱动控制栈背板供 +5V/+15V (typ <5W) |
| 物理尺寸 | 约 100×160～200×25 mm FR4 多层板，部分带散热铝片(依功能) |
| 工作环境 | 工作 -25℃～+70℃(AE102 coated ver.), 存储 -40～+85℃, 湿度 ≤95% 非冷凝 |
| 停产状态 | ACS600/早期 ACS800 控制板部分 EOL — Last-time-buy 关闭多区域；市面 NOS + 拆机测好(注意 NVRAM 电池) |
产品介绍
现场实测发现——某冷轧机主传动 ACS800 大修后上电报 “Board ID Mismatch XVC767AE102” 不启——原是换新 NOS AE102 板但 Drive FW (ACS800 R121) 早版只认 AE101 ID，升 Drive SW 至 R131+ 后识别正常参数自动恢复。（严格来说 XVC767AE102 是驱动控制链路副卡，和主 AINT 板捆绑校验；它挂了通常报 HW Fault 或特定 PWM 通道封锁——部分功能(如扩展通讯/参数 mirror) 丢失可能仅降功能不是全停但建议尽快恢复。原厂 EOL 多年只能淘 NOS——要求渠道明告 FW 兼容 Matrix 及是否含新电池或需移植旧板 NVRAM 芯片。）
属驱动柜”神经副根”——失效可致 HW Fault 封锁脉冲或丢失扩展功能。从 TCO 看单价二手中高但整线停机损失大，属 A 类战略备件；建议按在役同种 柜数 N 做 N+1 冷备（最少 1 件），注意同步保留 Drive parameter 备份 (用 DriveWindow 存 .dwp/.par) 及确认配套 AINT 板 Rev。
替换与升级建议
✅ 直接替换
- (3BHB007209R0102) ←→ XVC767AE101 (3BHB007209R0101) 通常可替 IF Drive FW ≥ R131(or stated min)— 插 AINT 旁槽 → 上电 → AINT 识别 Board ID → 自动下装参数镜像 → Confirm RUN LED。老 Drive FW 若拒 ID 需升 Drive SW 或暂用 AE101（若库存）。
- 同 P/N 不同 Date Code / Rev 字母(B/C/D) — 直接替，Download 参数从 AINT 或 DriveWindow 备份。
⚠️ 软件兼容（需确认）
- 其他 XVC7xx 系列不同 suffix(AE103 etc. 若存在) 物理可插但 EEPROM ID / FW 依赖不同 → 可能报 Board ID Mismatch ——需查 ABB Compatibility Matrix 或联络 ABB Drives 遗留支持。不建议盲目试。
❌ 硬件不兼容
- AINT-12 / AINT-14 主 CPU 板 —— 功能不同、插槽分配不同，不可互替。
- RDCO/RDAT/功率模块(IGBT stack) —— 完全不同类别。
- 任何 S800 / AC 800M 模块 —— 背板不兼容。
