描述
产品详情

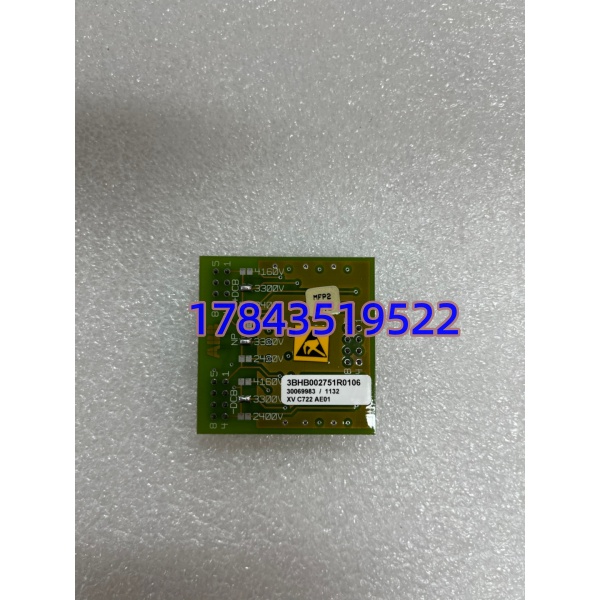

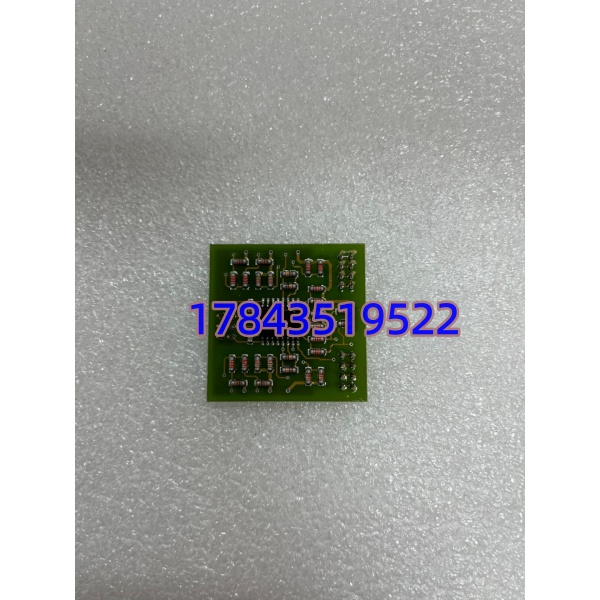

· 型号：XVC722AE01（ABB 内部代号，物料号 3BHB002751R0106）
· 品牌：ABB Ltd.（原 ASEA Brown Boveri，Process Automation / Advant OCS 产品线）
· 系列：ABB Advant OCS / Procontrol P13 — VME-based Controller / Communication Board
技术参数
- 制造商：ABB Automation Technologies（瑞典/芬兰产线，Advant OCS 家族）
- ABB 物料号：3BHB002751R0106（对应板型 XVC722 AE01，部分标签印 XVC722AE01 或 XVC722-AE01）
- 适用系统：ABB Advant OCS AC450 / AC460 / PM510 机架；ABB Procontrol P13 分布式控制站（部分配置作 CPU 或通信扩展板）；插入标准 VME 或 Advant 专有背板槽位
- 模块类型：VME 总线处理器/通信接口板（具体功能是 CPU 板还是通信协处理依站点配置——严格来说 Advant 站点中 XVC722 常作 PM510/PM520 的协处理或 MasterBus 300 接口板，Procontrol P13 中可能作 CPU 变体，以您原机拆下板标签功能说明为准）
- 背板供电：+5 VDC（典型 2.5–4 A 依 CPU 负载，由 Advant 机架电源 PS407/PS408 等供给）
- 存储器：板上 DRAM/SRAM（应用数据）+ Flash/EPROM（固件/引导），部分批次带电池备份 SRAM（需检查电池仓 IC号）
- 通信接口：前面板或背板连接 MasterBus 300 (MB300)、S100 总线、或通过背板与 Advant 控制器交换；部分版本带外部 serial口（RJ45/SUB-D 依批次）
- 状态指示：正面 LED（RUN / ERR / COM / BAT 等，依固件版本显示不同含义）
- 电池：部分批次板载或外接 3V 锂电（如 BR2325/CR2032 系）保持 SRAM——老化丢程序是常见故障模式
- 涂层：多数 -AE01 后缀版带 Conformal Coating（防湿防腐，适合电厂高湿区）
- 安装：Advant/Procontrol 标准机架槽位，导向销定位，面板手拧螺钉固定
- 工作环境：0℃～+60℃（机柜），5%–95% RH 非冷凝，IP20 柜内
- 认证：CE、符合 IEC 61131/ IEC 61010-1（依 Advant OCS 整体认证）
- 停产状态：Advant OCS / Procontrol P13 硬件全线 EOL（ABB 官方 2018–2020 年逐步终止支持），XVC722AE01 新造已断，市面为 NOS（库存余料）或专业翻新版（清洁+电池检查+上电 POST）
产品介绍
在某个 300MW 机组 Advant OCS 改造项目里碰到过——#1 机 AC450 站突然报”Processor Fault”，XVC722AE01 上 ERR LED 常红，拆出测板载 SRAM 保持电压仅 0.8V（电池 CR2032 漏液耗尽），程序丢失需重新下装。换了一块经老化测试的翻新板（卖家预检电池座无腐蚀）下装 .apr 备份后恢复正常。这板在 Advant/Procontrol 架构里属于”大脑的一部分”——要么是主 CPU 协处理要么是 MB300 网络通信锚点，挂掉等于该控制站失联，机组可能降负荷或切手动。
采购端三个硬性提醒。第一，XVC722AE01 和 3BHB002751R0106 是同一物——但市场上偶见标 XVC720/XVC724 近似板型，必须核对旧板正面白色标签完整写有 XVC722AE01 及 3BHB002751R0106 再下单，PCB 版本字母（如 -AE01 后带 Rev B/C/D）通常兼容但极早期 Rev A 与新固件组合偶有握手告警（概率低）。第二，Advant/Procontrol 全线 EOL，要求卖家提供：①序列号+完整标签照片 ②上电 POST 通过（RUN LED 闪烁/ERR 暂亮后熄灭，依配置）③电池仓状态说明（旧电池漏液是板卡头号杀手，收前先查）。第三，按 ABC 分类属 A 类——控制站中枢，建议装置保有一块冷备或经标定的轮换件，新项目不应再选 Advant 平台应评估 800xA + AC 800M 迁移。严格来说部分批次程序/参数存于板上 EPROM 或需从 PG740/PG775 下装，换新板前务必确认你有最新 .apr / 组态备份。
替换与升级建议
✅ 直接替换
- （3BHB002751R0106）←→ 同期或后期 PCB 修订版 （-AE01 Rev B/C/D 等），插槽及背板总线兼容，直接原位替换。上电后用 Advant Engineering / Control Builder 或 PG 终端重新下装应用（或若板上 Flash 含完好备份且电池未失效可自动引导——不赌这个， always reload）。若原系统用 XVC722AE HI（高湿涂层版）与普通版可互替（涂层版适于更恶劣环境，贵些）。
- 注意：若原站配置是两板冗余/热备，建议成对同代次更换或至少确认固件版本一致避免同步告警。
⚠️ 软件兼容（需改系统架构）
- XVC720AE / XVC724AE 系列——外观近似但固件/资源/接口定义不同，不可直接替入 槽位除非 ABB 官方发布过特定兼容固件升级公告（罕见）。仅在做整站硬件升级评估时作为平台迁移参考。
- 升级至 AC 800M 控制器 + 800xA — 需全套换架、重新导入/转换 Advant 逻辑（部分工具可迁移但须验证），属系统级改造。
❌ 硬件不兼容
- ABB AC500 / S500 I/O 模块、ABB 传动 NIOC 板、Symphony 系列（INICT13 等）——背板与总线完全不同，完全不能插入 Advant/Procontrol 机架。
- 普通 VME 单板计算机（Motorola MVME 系列等）——物理插槽可能兼容 VME 标准但 ABB 专有 BIOS/固件/背板 I/O 映射不同，不能启动 Advant 应用。
