产品详情

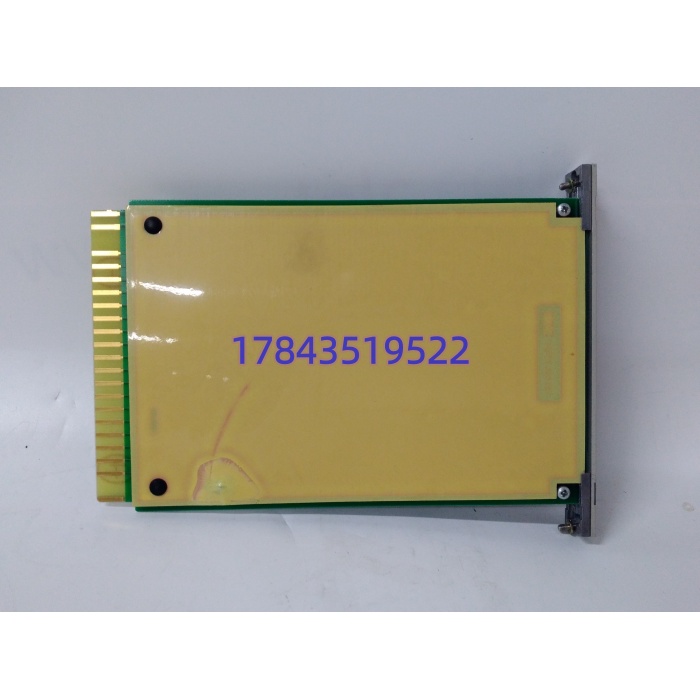

· 型号：XV9738a（HEIE450617R1）
· 品牌：ABB
· 系列：Advanced Controller 450（AC450）
规格参数
| 参数项 | 规格值 |
|---|---|
| 模块身份 | XV9738a，订货号 HEIE450617R1，AC450 专用功能子板 |
| 产品类型 | AC450 机架内工艺算法扩展板（XV 系列） |
| 所属系统 | ABB AC450 / MasterPiece 200/250（非 AC 800M、非 PM8xx 系） |
| 适配主机 | AC450 主控制器（CPU 板 + 电源 + I/O 底板架构） |
| 核心用途 | 特定工艺算法卸载（铝箔轧机 AGC、张力闭环、多轴协调、卷取同步等） |
| 运算资源 | 板载协处理器/FPGA 跑固化算法，非通用 DSP 可编程；严格来说算法版本与 AC450 主固件绑定，跨版本不兼容 |
| 通信接口 | 仅背板总线与 主 CPU 交互，无对外现场总线口（RS485/Profibus/Ethernet 都是主 CPU 的事） |
| 供电 | 机架背板提供（典型 5 V/±15 V 多路），无独立 24 V 端子；渠道标”24 VDC 入 12 W”是把 电源模块参数错贴 |
| 机械安装 | 机架专用槽位（非 VME、非 6U Eurocard、非 DIN 导轨） |
| 尺寸重量 | 渠道标约 192×156×85 mm / 0.84 kg（含散热壳体），以原厂手册为准 |
| 诊断 | 通过 主 CPU 的诊断口/Service Tool 读取状态，板上无独立 LED |
| 工作温度 | 0~+55 ℃（ 柜内典型），渠道标 -25~+70 多为混淆其他 XV 变体 |
| 生命周期 | ABB 原厂 平台整体 EOL 多年，XV9738a 无单独续产计划，流通以拆机翻新 + 少量 New Surplus 为主 |
| 替代路径 | 新项目迁 AC 800M/PM8xx + 标准控制库；存量系统无直接 pin-to-pin 替代件 |
产品介绍
从维护者视角切：铝箔轧机电气柜里 那排卡中，XV9738a 是最神秘的一块——它没有面板指示灯，出问题不从灯上看，而是从 AGC 厚度波动、卷取张力振荡、断带率突然爬升倒推回来的。在某个双零箔粗轧项目里碰过：XV9738a 板载算法协处理器随柜内夏温老化，厚度闭环响应从 2 ms 拖到 6 ms，箔材横向厚差从 ±1.5 μm 漂到 ±4 μm，质检连废三卷，热工查了一周才锁定”不是测厚仪漂移是算法板慢了”。
它严格来说只在同 主固件大版本内向后兼容： 主 CPU 固件 V4.x 和 V5.x 对应的 XV9738a 算法版本不同，跨版本插上 启动报”Function Board Algorithm Mismatch”，不是”插上就能跑”。供应链上 ABB 原厂 全线 EOL 十余年，XV9738a 2026 年渠道价 3500~12000 元浮动（拆机 3500~6000、翻新 6000~9000、New Surplus 虚高 10000+），成色和固件版本鱼龙混杂。存量铝箔/铜箔轧机站留 1 块原厂可溯的做 A 类冷备（连同 主 CPU 一起备），比停一次轧机重做工艺整定划算 50 倍——AGC 算法板不参与 SIL 但厚度失控一次废卷就是六位数。
应用场景与库存策略
XV9738a 挂掉的表现不喧哗： 主 CPU 还跑、画面还刷新、I/O 还动作，但 AGC 厚度控制钝化、张力闭环振荡、卷取不齐，等断带报警才倒查到这块”没灯的板”。
- 铝箔/铜箔粗精轧 站：每列轧机备 1 块冷备，原厂 New Surplus 或授权翻新，库龄 ≤6 年，每年上电挂 机架读算法版本号+跑空载闭环响应测试。
- 有色金属板带拉伸矫直机（ + 多电机协调）：XV9738a 卸载卷取同步算法，非它不可（ 主 CPU 算力不够跑多轴协调），A 类备件，安全库存 1 块/每 2 在线机架。
- 老造纸机传动 （MasterPiece 250）：建议供应商 VMI 代管，再订货点 = 在线机架数×0.5 向上取整（停机窗口贵）。
- 可容忍 8h 停机的型材挤压：自身零库存但合同锁 72h 发货违约条款，区域兄弟厂互备。
- 院校轧制仿真台：别囤整块，留 1 块样片讲 架构即可。
真实案例：2021 年华东某双零箔厂精轧机， 机架内 XV9738a（2006 年瑞典产）板载 FPGA 局部时序漂移，AGC 响应从 2 ms 退化到 8 ms，箔材纵向厚差超标，一月废箔 17 卷约 43 万。库存系统”XV9738a”有 1 块，到货是 XV9738b（同系但算法针对铜带轧制，厚度前馈模型不同），插上 报”Algorithm ID Mismatch”，厚度闭环直接不可用。从德国二手工控商调原厂 2012 年 New Surplus 批次 XV9738a（HEIE450617R1），空运 5 天，停机 6 天（含工艺重新整定），按废箔+停机折机会成本约 68 万。之后 ERP 主编码锁”XV9738a HEIE450617R1″全称，XV9738b/c 单列禁互代，备件属性强制填算法版本号与适用工艺（铝箔轧制专用）。
