描述
产品深度介绍

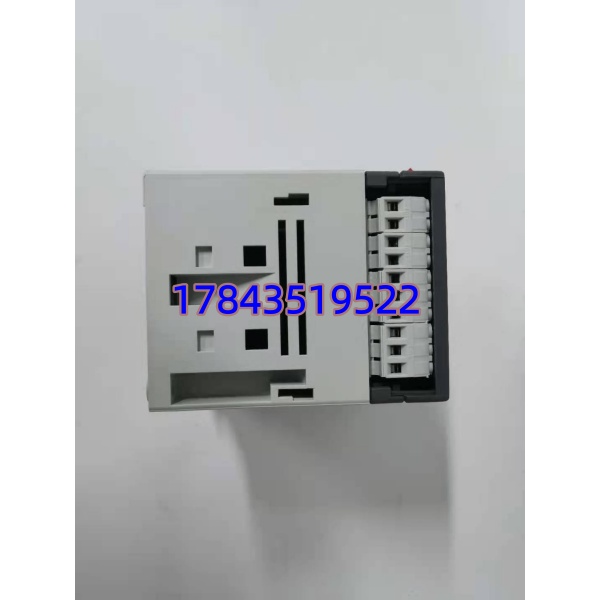

在老化工装置中，控制柜里的中间继电器老化粘连导致电磁阀拒动，是让人头疼的常见故障。ABB XO08R2（订货号 1SBP260109R1001）正是解决这类“弱电带不动强电”问题的核心接口组件。它是一款高密度的 8 通道机电式继电器输出模块，最大优势在于交直流通吃——既能控制 24V DC 的 PLC 输入，也能直接切断 220V AC 的接触器线圈，省去了大量外部中间继电器的布线空间与成本。
该模块内部集成光电隔离，能有效屏蔽变频器带来的共模干扰，保护脆弱的 CPU 主板。目前受限于 Advant 等老系统停产，全新原厂件已较少见，主流渠道多为欧洲呆滞库存或经老化测试的优质拆机件，通常 1–3 个工作日即可调货。
关键技术规格
- 制造商： ABB Automation Products
- 订货号： 1SBP260109R1001
- 型号： XO08R2
- 输出通道数： 8 路独立隔离
- 触点配置形式： 采用混合触点设计，包含 4 路常开（NO）与 4 路可配置的常开/常闭（NO/NC）。
- 额定切换电压： 最大 AC 250 V / DC 250 V（部分规格标称 DC 30 V）。
- 触点负载能力：
- 常开触点（NO）：阻性负载 2 A @ 250 V AC。
- 转换触点（NO/NC）：阻性负载 3 A @ 250 V AC。
- 响应时间： 动作吸合 < 10 ms，释放 < 10 ms。
- 电气寿命： ≥ 100,000 次操作（额定负载下）。
- 隔离耐压： 通道与系统间 2500 V AC，通道间 500 V AC。
- 供电电压： 外部 24 V DC 供电，典型功耗 ≤ 5 W。
- 工作环境： 温度 -25°C ~ +60°C，湿度 5% ~ 95% RH（无冷凝）。

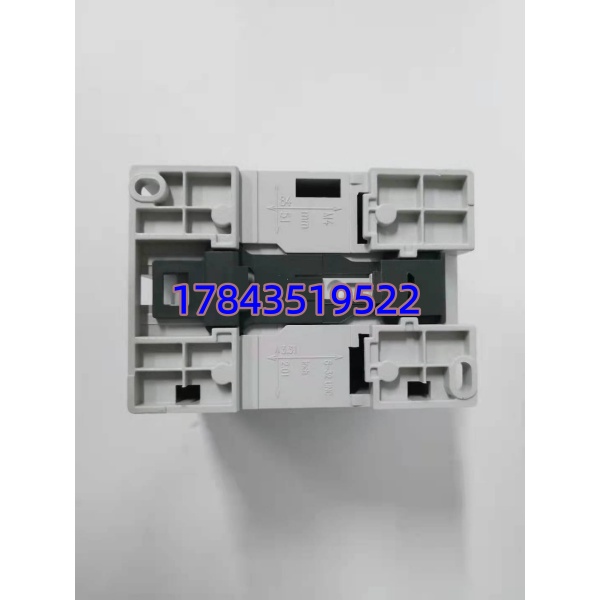

- 安装方式： 支持标准 35 mm DIN 导轨安装，部分底座支持热插拔。
应用场景与行业案例
典型应用场景
- 过程工业辅机控制：在石化和造纸行业中，常用于直接驱动气动调节阀的电磁阀或小型输送泵的交流接触器。其无源干接点特性完美适应复杂的现场电压环境。
- 水处理与暖通空调：用于污水处理厂的加药泵启停、备用风机切换，或楼宇 HVAC 系统中风阀与水阀的执行器控制，模块化设计大幅简化了电控柜布局。
- 包装与物料输送线：作为 ODM 设备的标准输出接口，配合 AC500 等控制器，控制流水线上的气缸剔除机构与传送带电机启停。
真实微案例
华北某化肥厂尿素车间，一台关键离心机的振动联锁回路因老旧控制柜内的中间继电器触点氧化而失效。为避免再次发生恶性停机事故，设备部决定对整柜继电器进行改造。采购部从备件商处调拨了多块测试合格的 XO08R2（1SBP260109R1001）模块进行集中替换。新模块利用其高负载能力直接驱动接触器，省去了原有复杂的中间级接线，不仅恢复了安全联锁功能，还腾出了大量柜内散热空间。
