描述
产品详情

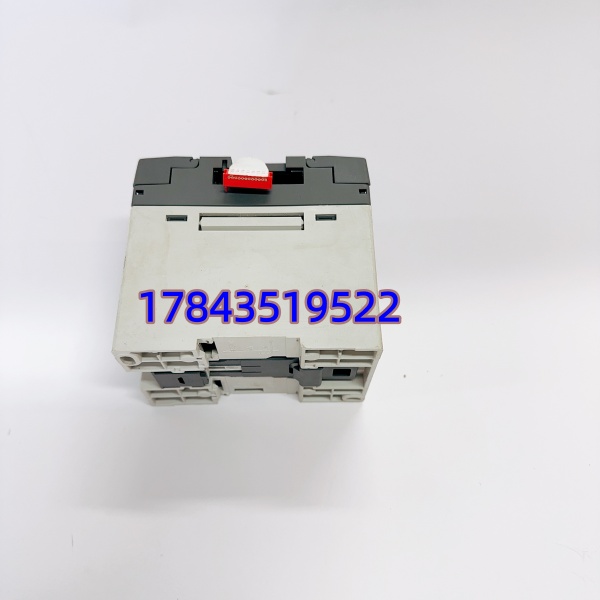

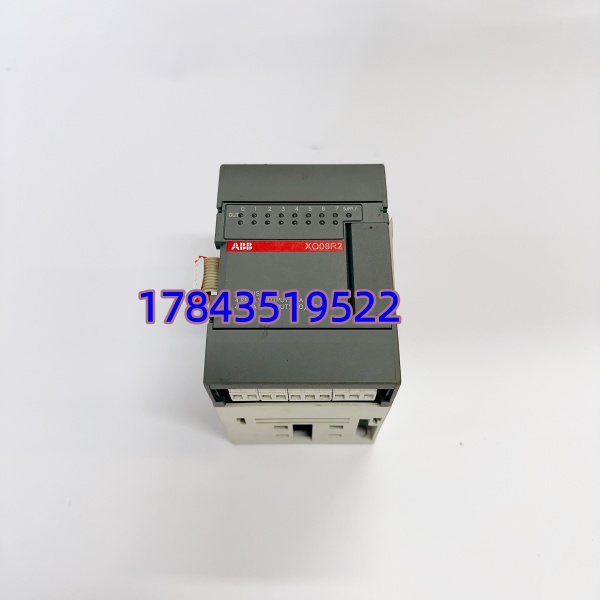

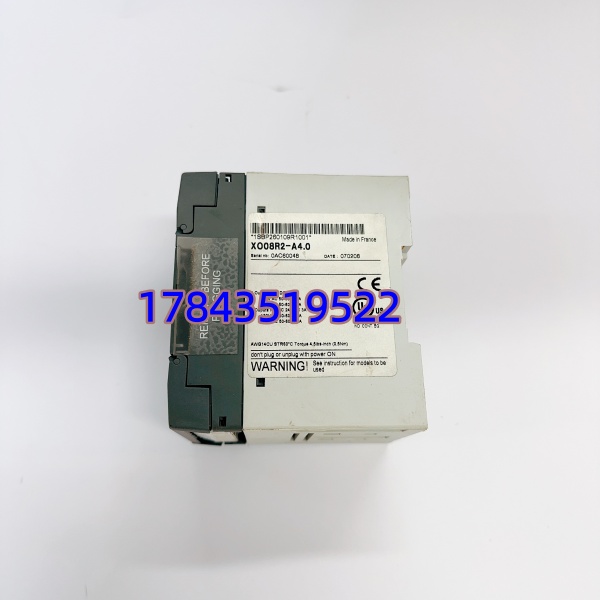

· 型号：XO08R2（1SBP260109R1001）
· 品牌：ABB
· 系列：Advant Controller 31 / Advant OCS — CS31 Bus Relay Output Extension Module
技术参数
| 参数项 | 规格值 |
|---|---|
| 产品类型 | CS31总线继电器输出扩展模块（Digital Output Relay Extension） |
| 型号 / 订货号 | XO08R2 / 1SBP260109R1001 |
| 适用系统 | ABB Advant Controller 31（AC31-50/90等）、Advant OCS、Procontic CS31系统 |
| 总线接口 | CS31系统总线（通过扩展电缆或本地扩展基座与CPU/I/O主单元相连） |
| 输出通道数 | 8路继电器输出 |
| 触点配置 | 4路常开NO（额定2A@250VAC）、4路转换触点NO/NC（额定3A@250VAC） |
| 触点切换电压 | 最大250V AC / 30V DC（阻性负载） |
| 线圈/控制侧供电 | 由CS31扩展机架背板提供24V DC（典型范围19.2~28.8V DC） |
| 通道隔离 | 继电器线圈与触点间及通道间电隔离（典型隔离电压≥2500V AC测试） |
| 响应时间 | 吸合＜10ms / 释放＜10ms |
| LED指示 | 电源(PWR)、CS31通信(COM)、各通道输出状态独立LED |
| 安装方式 | 35mm DIN导轨或扩展机架插槽 |
| 工作温度 | 0℃～+55℃（存储 -25℃～+70℃） |
| 湿度 | 5%～95% RH（无冷凝） |
| 防护等级 | IP20（柜内安装） |
| 物理尺寸/重量 | 约152×83×95mm / ≈0.3kg（依具体外壳版本） |
| 电磁兼容 | 符合IEC 61000-6-2/6-4、EN 50081-2/50082-2 |
| 认证 | CE、GL（部分批次 Germanischer Lloyd认证） |
产品介绍
老AC31系统改造时发现原设计用XO08R1带现场8个电磁阀——那批早停产了，直接换XO08R2插上去自动识别，不用改CPU程序，十分钟恢复。XO08R2本质就是AC31/扩展总线上的”功率驱动手”：它自己不带逻辑，纯粹把总线下来的DO映像译成继电器线圈驱动，8路隔离触点能直接切250VAC负载，省掉柜内另加中间继电器。在某个水处理项目碰到过因未加浪涌吸收二极管导致触点粘连——感性负载（接触器/电磁阀）强烈建议并接续流二极管或RC吸收器延长寿命。
严格来说它只在总线拓扑下工作，不能当独立Modbus RTU模块用（网传支持Modbus多为混淆了其他系列），也不能替代安全继电器做急停回路——SIL回路请单独配安全继电器或Safe I/O。原厂全新带序列号可溯源，适合Advant OCS存量机组备件定额。[请以ABB原厂AC31 Hardware Manual及总线兼容表为准]
替换与升级建议
✅ 直接替换
- XO08R2 同型号（1SBP260109R1001互替各Revision）：物理尺寸、总线地址设置（DIP或自动）、端子定义完全一致，自动枚举，无需改PLC程序——拆旧插新重上电即可，工作量＜10分钟。
- XO08R1（老版继电器扩展）：XO08R2在总线下通常可原位替代XO08R1，通道数相同（8路），触点容量略优；建议确认原系统固件版本（AC31-50以后无问题，极老V3.x需核实），基本无成本只换模块。
⚠️ 软件兼容（需改配置/受限）
- 升级为XO16N1（16点晶体管DO）：通道数不同且为晶体管固态输出，不能驱动大AC负载直接替换，需改接线并确认负载类型匹配——属重新设计而非简单替换。
❌ 硬件不兼容
- ABB S500/AC500系列本地I/O模块（如DO524等）：总线物理层不同，不能插入扩展机架。
- 安全继电器、普通独立继电器模组：必须依赖总线通信，脱离AC31系统无法运行。
若您的 CPU是1990年代极早期版本且报”Unknown Extension”，可能需要升CPU Firmware或保留XO08R1老库存。[请以ABB Extension Module Compatibility Matrix为准]
