产品详情

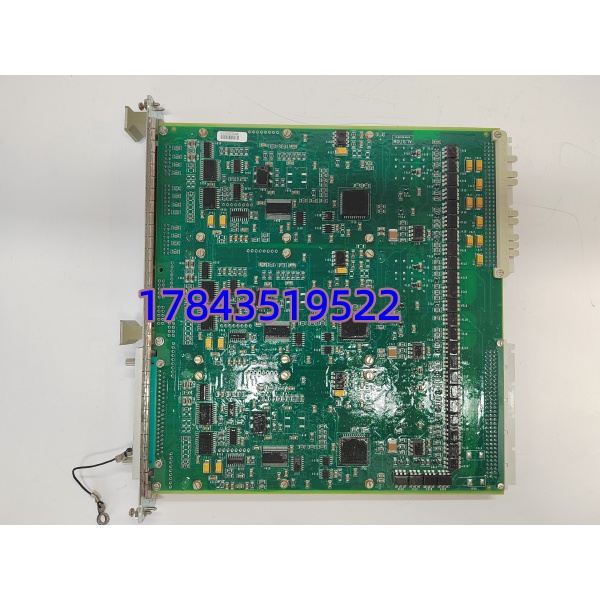

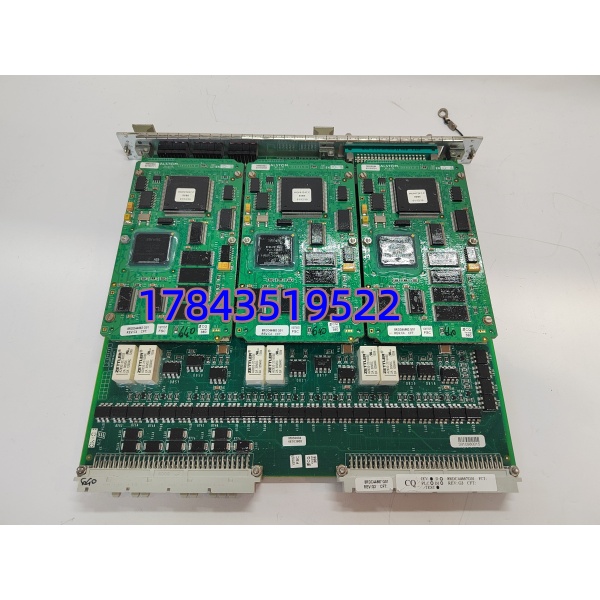

· 型号：8RDC44667G01（关联图纸 SA44667.C，NRD108033 常为该卡所在机笼或电源板物料，采购以 8RDC44667G01 为准核对旧板标签）
· 品牌：Westinghouse Electric (现 Emerson Ovation 遗产 / ABB 汽机控制服务继承部分件)
· 系列：WDPF-II / Westinghouse DEH — RDC (Remote Data Concentrator) Module Family
规格参数
- 完整西屋编号：8RDC44667G01（部分版印 RDC44667G01 省略前缀 8；关联 DWG SA44667.C / SA44667 Rev.C）
- 适用系统：Westinghouse WDPF-II DCS 及早期 WH800/DEH-MEH 汽机数字电液控制系统（部分 Alstom 供 300MW/600MW 机组 DEH 保留 WDPF RDC 柜）
- 模块类型（依功能版本，44667 常见为 Analog Input Interface 或 RDC-to-Q-Link 总线接口——具体需看旧板芯片组确认，以下为 RDC 卡共性）：
- AI 版：多路 ±10V / 4–20mA 模拟输入（通常 8～16 ch），16-bit A/D，光电隔离，经 RDC 总线送 Q-Line
- AO 版：4～8 ch ±10V / 4–20mA 模拟输出（伺服阀指令、二次油压给定）
- DI/DO 版：干/湿接点 DI、继电器或 OC DO（跳闸闭锁、AST 电磁阀驱动常不在 RDC 而在 TSI/TRENO，RDC 做状态反馈）
- Interface 版：RDC Bus ↔ Q-bus / Modbus 网桥（早期 WDPF-I 向 WDPF-II 过渡用）
- 背板供电：+5 VDC（逻辑）、±15 VDC（模拟前端），由 RDC 机笼电源单元供给（常见 WPS 系列电源）

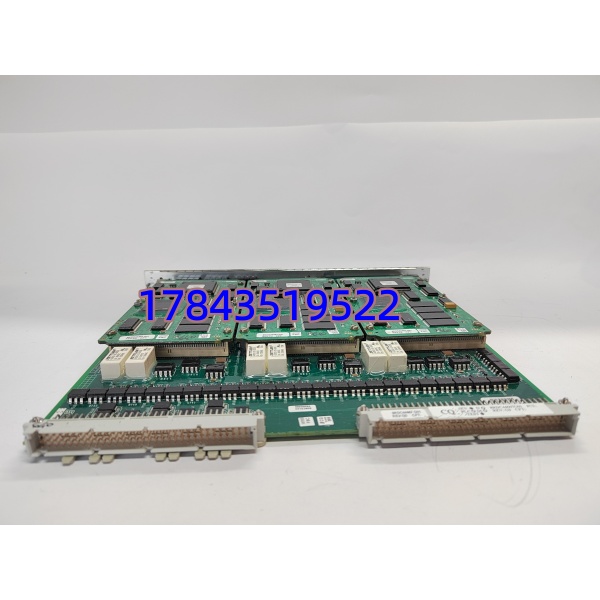

- 连接器：标准 DIN 41612 欧式三排（a+b+c 96 针）与 RDC 背板唯一对应；现场 I/O 经机笼前部端子块（TB 系列）引出
- 隔离：模拟通道对背板 ≥ 500 V～1500 V AC RMS 光耦/磁隔离；DI/DO 光耦隔离
- 前面板指示：PWR（绿—电源）、ACTIVE / RUN（黄—数据刷新）、ERR / FAIL（红—自诊断失败）
- 校准：模拟量版带板上基准微调或多圈电位器，出厂校准值标于板面标签——换新建议比对或重校
- 安装：插入 WDPF RDC 机笼指定槽位（通常 Slot 1 起为 Interface，其后 AI/AO/DI/DO 混插依组态），带 ejector 手柄，不支持热插拔
- 涂层：工业 PCB 敷形涂层（Conformal Coating），部分 G3 级（沿海电厂）
- 工作温度：0℃～+60℃（贮存 -40℃～+85℃），5%～95% RH 非凝露
- 配套：RDC 机笼（WRC/WTC 系列）、电源模块（WPS-xxx）、端子块（TB-xxx 依 I/O 类型）
- 兼容注意：WDPF-II RDC 卡与 WDPF-I 不混用；Ovation 直接 I/O 卡（OC, BC 系列）不兼容此 RDC 背板
产品介绍
8RDC44667G01 是西屋 WDPF-II 系统 RDC 机笼用的专用卡——在国内多见于 80～2000 年代初投运的 300MW/600MW 机组 DEH 柜（西屋供或阿尔斯通供但保留 WDPF 子系统），负责把调门 LVDT 反馈、主汽压/再热压、转速信号（经 TSI 预处理）采进来，或将阀位指令送出给伺服放大板。它本身不执行保护跳闸（那归 TSI/ETS），但若它故障 DEH 会失反馈转手动或切跟踪。
坦白讲，RDC 卡极皮实，现场坏的大多是机笼电源 WPS 挂掉连带所有卡掉电，或端子块螺丝松导致某点漂移。换卡最大坑是模拟量板校准系数不同——若新板未带相同校准标签需重新校准（或保留旧板校准记录手工设）。买前必须拍旧板正反面高清照确认完整写 8RDC44667G01 及 REV（如 -001 / REV C），不要只按 RDC44667G01 模糊搜——西屋同外形不同功能后缀绝不能混插。
应用场景与行业案例
我在现场最怕 DEH 调门反馈全变”?????”——查 RDC 机笼某 AI 槽 ERR 红灯，重新拔插无效确认为板上 A/D 基准源老化漂移超限。老 WDPF 柜这情况不多见但一旦发生无备件就得等，影响机组升负荷或切手动。
典型场景：
- 西屋供 300MW/600MW 机组 DEH 柜（WDPF-II RDC 子系统）——RDC44667G01 作 AI 接口采调门 LVDT、主汽压，作 AO 接口送阀位指令，非它不可因需专有 RDC 背板时序与 Q-Line 协议
- 早期 Alstom 供汽机控制保留 WDPF RDC 作为 DEH 数据集中器——挂现场变送器经 RDC 送 ALSPA DCS 或 Ovation 改造接口
- 老化工厂 WDPF-II 过程控制柜（少量留存于大型化肥/乙烯装置辅助控制）——RDC I/O 卡采集关键模拟回路
- 电厂改造项目保留原 WDPF RDC 柜做硬接线接口——新 Ovation 或 ABB 800xA 经硬接线或 Modbus 读 RDC 输出，原 RDC 卡不动只做维护
真实案例：
北方某 300MW 西屋 DEH，秋检做 LVDT 静态试验——#2调门反馈示值不变其余三阀正常，RDC 机笼 Slot 5（8RDC44667G01 AI 板）ERR 常红 RUN 灭，重新拔插无效。断电拆出看 PCB 无明显损伤但基准电压测不到，判断 A/D 基准源坏。库房有拆机测良同号 8RDC44667G01（REV 匹配），断电拔出旧卡插入新卡，上电 ERR 灭 RUN 绿，做零点/满度校准（按旧板标签记录值或现场信号源标定），约 15 分钟恢复 DEH 自动。热工老哥说：”RDC 卡十八年不坏，沿海酸雨季注意机柜除湿，按 RDC 机笼每类 I/O 配一块冷备。”
