描述
产品详情

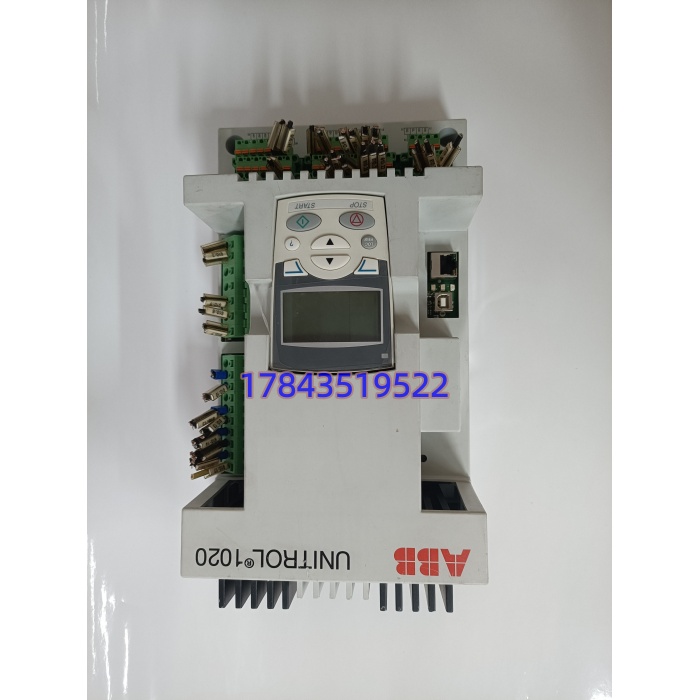

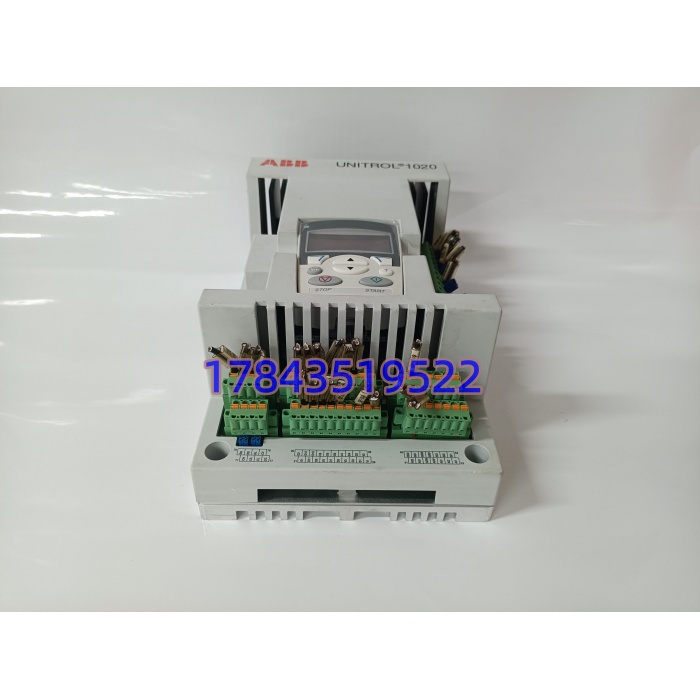

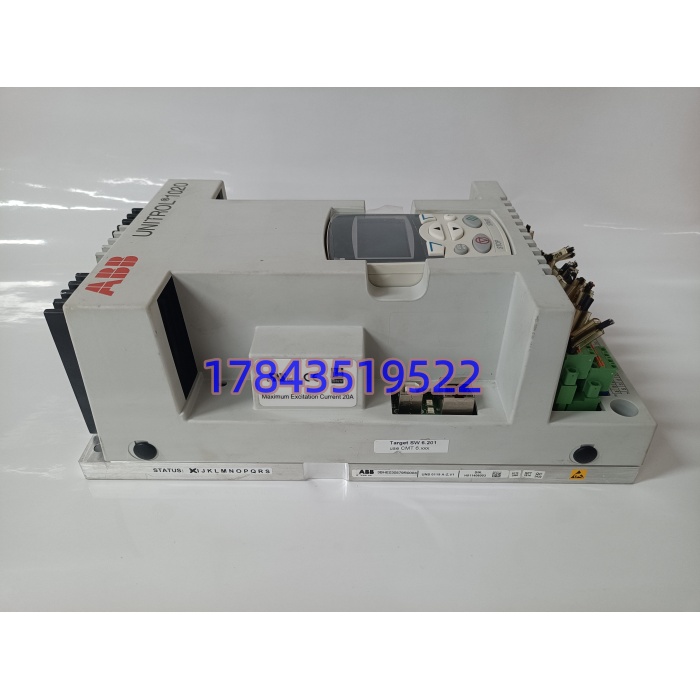

· 型号：UNITROL 1020（子型号 UNS0119A-Z,V1，订货号 3BHE030579R0003）
· 品牌：ABB
· 系列：UNITROL 1000 Series
技术参数
| 参数项 | 规格值（以原厂手册为准） |
|---|---|
| 产品类型 | 数字自动电压调节器 AVR / 励磁控制器 |
| 物料号（Order No.） | 3BHE030579R0003 |
| 核心控制板 | UNS0119A-Z,V1（主CPU板，固件V1） |
| 适用对象 | 中小型同步发电机或电动机（0.5–5 MVA），有刷/无刷/旋转二极管励磁 |
| 控制模式 | AVR自动电压调节、FCR磁场电流手动、可选PSS电力系统稳定器（IEEE 421.5） |
| 电压调节精度 | ±0.5%（典型稳态），基准25℃下0.2%（ABB DS 3BHE030579R0003） |
| AVR动态响应 | <20 ms（三相测量），<50 ms（单相），符合 IEEE 421.5 阶跃响应 |
| 励磁输出 | IGBT斩波，连续20 ADC，峰值40 A（紧凑AVR模式，需外置电容） |
| 测量输入 | 发电机PT 3×100/110 VAC或3×400 VAC；CT 1 A或5 A（IEC 60255） |
| 控制输出 | SCR/晶闸管桥触发脉冲（6/12脉波，模拟+数字），4–20 mA模拟至DCS |
| 通讯接口 | 以太网（Modbus TCP/IEC 61850可选）、RS485 Modbus RTU、USB、可选Profibus DP |
| 供电电源 | 18–30 VDC（控制）/24–48 VDC功率，或通用100–240 VAC（双电源可选） |
| 工作环境 | -25°C至+70°C运行（某渠道标-40至+70宽温），存储-40至+85，IP20机箱 |
| 保护功能 | OEL过励/UEL欠励/V/Hz限制/PT断线/过压/失磁检测（IEC 60255 compliant） |
| 安装与尺寸 | 面板安装或35 mm DIN导轨，约220×170×90 mm，重≈2.5 kg（控制单元） |
| 认证标准 | CE、UL、CSA、DNV船级社、RoHS、IEC 60255、IEC 61000-4 EMC、IEEE 421.1/421.5 |
产品介绍
现场实测发现，一台2 MW柴油发电机组在孤网带碾磨负载时，旧模拟AVR突加60%感性负载会掉到82%端电压然后晃3秒以上——换上这台UNITROL 1020（UNS0119A-Z,V1，3BHE030579R0003）之后，恢复时间压到800 ms，稳态锁在±0.5%内，对矿山和船用弱电网简直是保命指标。它本质是台32位微处理跑PID+超前滞后的励磁大脑，前面板带LCD键盘手调AVR设定点或切FCR手动励磁，背后以太网口直接喂进DCS读实时无功曲线。在某个4 MW船用主发项目里碰到过盐雾高温下模拟板漂移，换这套IP20原装件后，连续两个5年大修没再碰参数（严格来说，它只在固件v3.2以上支持完整IEC 61850GOOSE，V1板卡默认跑Modbus TCP/RTU，别把它当主保护继电器用）。
采购侧盯三点：这不是通用PLC而是发电机励磁专用稳压器，PT/CT变比或SCR脉冲极性设错会逆无功甚至失磁跳闸；UNS0119A-Z,V1带以太网+USB调试口，比老款只留RS485省掉串口服务器成本；ABB原厂交期常态8–12周，渠道欧仓通常2周发货但必须核对尾号R0003——R0001/R0002是不同IO或电源配置。质保ABB标准12个月（以原厂出库或授权首投日期为准），现场换完务必跑并网试验+PSS阻尼扫频，不跑满这些步骤的低频振荡风险厂家不背，请以原厂手册为准。不适合拿它控大于5 MVA的大型机组励磁柜，那得用UNITROL 2000/3000机架式系统。
替换与升级建议
✅ 直接替换
- UNITROL 1010（3BHE035301R0004）：机械安装兼容（同面板/DIN），UNS0119A-Z,V1性能更强（双通道、以太网、旋转二极管监控）。工作量：导1010参数→UNITROL Configurator转1020格式→重设PT/CT，约4工时；成本影响：1020贵30–50%但省外置通讯模块，冗余度高。
- UNITROL 1020 早期硬件（同物料3BHE030579R0003但固件< V1）：直插换UNS0119A-Z老板卡为V1，引脚一致。工作量：断电换板+重刷参数，1工时；无额外硬件成本。
⚠️ 软件兼容（需改配置）
- UNITROL 1005：同系列更小机型，1005→1020可沿用AVR算法但IO点数/SCR脉冲路数不同，1020支持双通道并联是1005没有的。需重做屏柜接线+PT/CT标定+限幅重算，约8–12工时+小改柜内端子；成本影响：1020单价高但适合从单机备自投改并网运行。
- Basler BE1-2100 / GE EX2100e：功能对标但通讯协议（Modbus vs proprietary）、SCR触发极性定义完全不同。只留功率柜，换掉整个控制头+重做DCS点表，2–3天；成本影响：ABB原厂件贵但国内备件响应快，第三方便宜但交期飘。
❌ 硬件不兼容
- UNITROL 2000/3000系列：给几十上百MVA机组用的机架系统，物理尺寸/背板/励磁输出级（百安SCR柜）完全不对口，硬塞不进1020机箱也驱动不了大功率桥。
- 通用PLC（S7-1200/AC500）：有人试过用PLC写AVR闭环——现场实测发现扫描>10 ms时突甩负荷电压冲到120%触发过压跳闸，必须满足IEEE 421.5的<20 ms响应，普通PLC干不了。
若无直接原厂替代品且急用，只能依赖欧仓/新坡渠道库存（标称2周，实际看清关），不建议关键机组用拆机翻新件。
