描述
产品详情

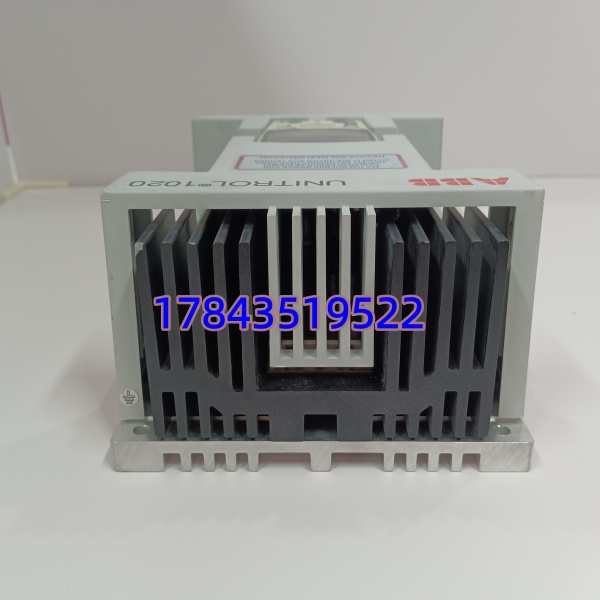

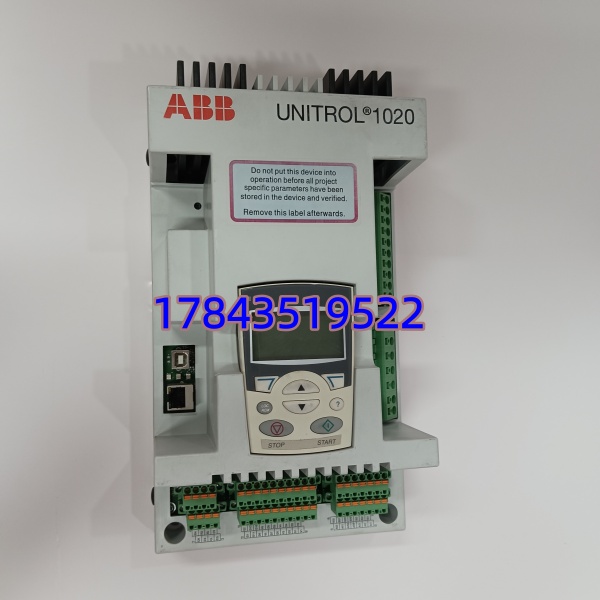

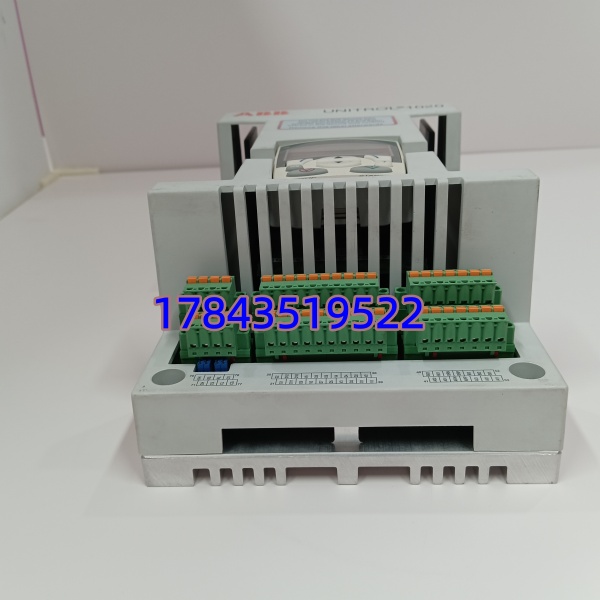

· 型号：UNITROL 1020（3BHE030579R0001，选型标记 UNS0119A-Z,V1）
· 品牌：ABB
· 系列：UNITROL® 1000 Series — Digital Automatic Voltage Regulator (AVR)
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | UNITROL 1020，Order No. 3BHE030579R0001（UNS0119A-Z,V1 = 硬件变体+FW基准 V1） |
| 适用对象 | 同步发电机（汽轮发电机/水轮发电机/燃气发电机）晶闸管静止励磁系统 |
| 模块类型 | 数字式自动电压调节器（AVR），一体机含测量/控制/脉冲放大/电源 |
| 控制算法 | PID + FCR（Field Current Regulator）可切换，支持 PSS（Power System Stabilizer） |
| 电压测量输入 | 2×PT 100–120V AC（相间/相对中性点），精度 ±0.2% FS |
| 电流测量输入 | 1～3×CT 1A/5A AC（定子电流用于限制器及 PSS） |
| 励磁电流输入 | 分流器或 CT 输入（典型 75mV / 4–20mA 选项），用于 FCR 闭环 |
| 触发脉冲输出 | 光纤或屏蔽双绞线至晶闸管桥门极（依配套功率柜接口，典型 6 脉冲/12 脉冲兼容） |
| 控制电源电压 | 100–240 V AC (±15%) 或 110–250 V DC（依具体 UNS0119A-x 变体，A-Z 通常为 AC/DC 宽压版） |
| 通信接口 | RS-485（Modbus RTU 标准），可选 Profibus DP 或 Ethernet 依扩展模块 |
| 限制与保护 | OEL（过励磁限制器）、UEL（欠励磁限制器）、V/F 限制、旋转二极管故障监测接口 |
| 人机界面 | 前面板 128×64 图形 LCD + 4 导航键 + 本地/远方切换钥匙开关 |
| 编程/调试 | ABB Unitrol Setup Tool（UST）via 前面板 mini-USB 或 RS-485 |
| 工作温度 | -10℃～+55℃（IEC 60721-3-3 Class 3K3），存储 -40℃～+85℃ |
| 相对湿度 | 5%～95% RH（无凝露，conformal coating 可选） |
| 安装方式 | 面板嵌入式（开孔 144×144 mm DIN 43700）或柜门/导轨安装（依外壳变体） |
| 认证 | CE、UL 508、IEC 60255、IEEE 421.5兼容 |
| 物理尺寸/重量 | 约 160×160×95 mm（面板型），≈1.2 kg |
产品介绍
在某 135MW 自备电厂做过 UNITROL 1020 年检——秋检时发现前面板”MANUAL”键无响应，进 UST 读 Event Log 有”Watchdog Reset — Config CRC Mismatch”，查是 FLASH 某扇区位翻转（运行 11 年），参数重新下装后 OK。UNITROL 1020 是 ABB 把测量、PID 调节、触发脉冲生成全挤进一台 DIN 面板仪表的 AVR，比老 UNITROL PC-ST 或模拟式旋纽式 AVR 省空间且带自诊断。严格来说它靠前面板 mini-USB 或 RS-485 用 UST 软件下装参数文件(.upa)，换新品必须带参数下装——没备份 .upa 文件就换板等于重新整定 Vref/Kp/Ki 及限制器曲线，现场极耗时。UNS0119A-Z,V1 中 “V1” 是固件基线，换新板 FW 版本 ≥ 原工程参数一般可向下兼容迁移，但首次启动需确认 Parameter Set Migration 提示。
备件经理视角：UNITROL 1020 部分变体新件仍可订但 UNS0119A-Z 特定选型老批次趋紧，市面靠 NOS 和测过拆机件。AVR 故障 → 励磁系统切手动或失磁保护动作 → 发电机解列，在孤网或调峰机组属一类障碍。建议每台发电机（含应急柴油发电机带 UNITROL 1020）按 1:1 留冷备件或签 VMI，多台同型机集中囤 1 块跨机 Buffer——几百美金挡掉一次非计划解列值回票价。
应用场景与库存策略
发电机 AVR 异常→励磁电流失控触发失磁保护→机组跳闸解列，孤网运行电厂还可能引发全网频率崩溃。UNITROL 1020 在中小机组（≤300MW）、燃机及大型柴油发电机组常见。
- 135MW 及以下汽轮发电机/水轮发电机静止励磁系统（UNITROL 1020 AVR）（IEEE 421.5 标准 Vref 调节）→ 非它不向下兼容老 UNITROL PC-ST → 建议每台机组励磁柜旁备 1 块冷备件（同 UNS0119A-Z,V1 或确认 FW 向上兼容），多台同型机全厂集中额外备 1 块
- 大型应急柴油发电机(EDG) 励磁控制（UNITROL 1020 版）（高温高湿机柜加速 LCD 老化）→ 建议结合大修做前面板按键及 LCD 背光检查，确认 .upa 参数备份存在且可读
- 新能源/生物质发电同步机组遗留系统 → 若计划 3～5 年不升 UNITROL 3xxx/5xxx 系列借 LTB 窗口囤货；新项目评估直接上 UNITROL 104/106
- MRO 采购避坑 → 必须注明完整 “UNITROL 1020 3BHE030579R0001 UNS0119A-Z,V1″（-x 不同变体供电范围/IO 点数有异），要求附：①清晰 SN＋版本标签照片 ②目检 LCD 无老化斑痕、端子无烧蚀 ③供货商提供 UST 读 ID + Flash 可读写测试记录（或至少上电自检通过）
真实案例：西南某资源综合利用电厂 #1 机 75MW 汽轮发 UNITROL 1020 AVR，运行第 9 年某次停机再启时报”Exciter Manual Mode Lock — Cannot Switch Auto”，查是前面板导航键微动开关接触不良（粉尘侵入）致无法切自动。临时短接强制自动令开机成功但属违规旁路。库房按建议早囤同 PN NOS 件，停机小修时更换→UST 下装原 .upa 参数文件→校对 Vref/Kp/Ki→试切手动⇄自动正常。若等调货代理报分 老变体需欧洲调拨），期间万一自动切失败只能停机等件或冒险硬旁路。
