描述
产品详情

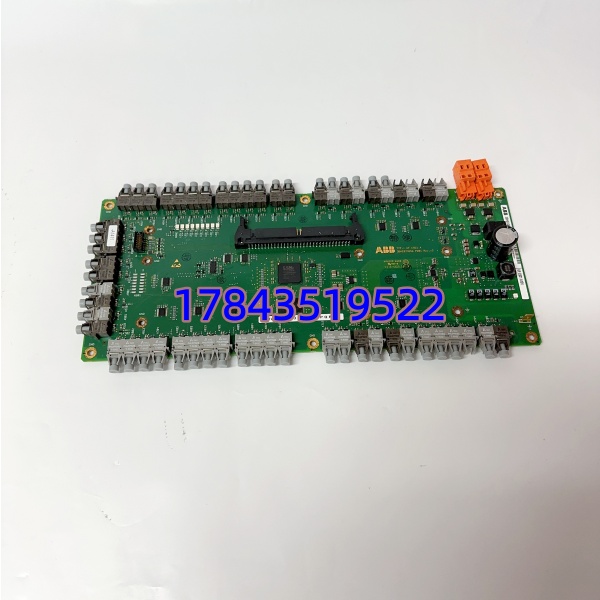

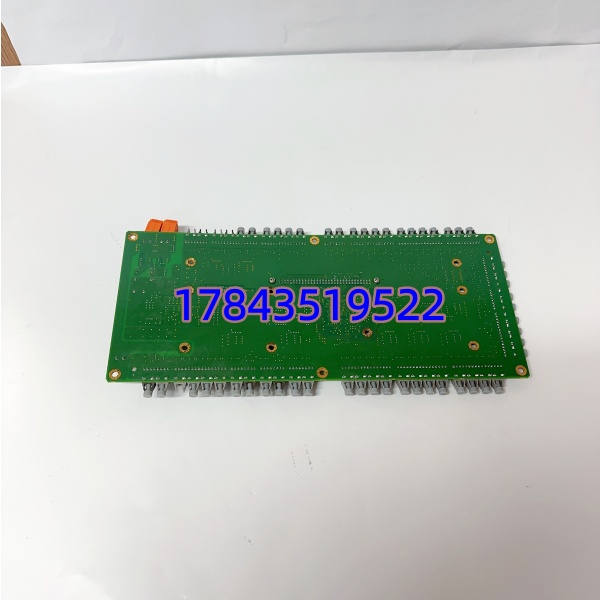

· 型号：UFC921A101
· 品牌：ABB
· 系列：UNITROL 5000 / AC800PEC 励磁调节系统 — Power Interface Board (INT-2) / Firing Pulse & Fiber Interface Board
规格参数
- 制造商：ABB Ltd.（励磁与电网业务，现部分归入 Hitachi Energy）
- 型号：UFC921A101
- ABB 物料号：3BHE024855R0101
- 产品类型：励磁系统辅助电源分配接口板（INT-2）或触发脉冲光纤接口板（依柜内实际位置，两者共用此型号号，采购务必核对实物图片）
- 适用系统：ABB UNITROL 5000 / UNITROL 6000 静态励磁、AC800PEC 励磁调节器
- 配套主控板：UNS2880B-P / PPC907BE（控制板 ↔ UFC921A101 背板握手校验，版本需匹配）
- 电源输入：DC 110 V / DC 220 V（宽压 85–250 V DC），带反接/过压/浪涌保护及 EMI 滤波
- 电源输出：多路独立隔离 DC 24 V（18–32 V），每路独立过流保护，分别供主控CPU/采样板/光纤驱动板/I/O板
- 隔离耐压：输入侧 ↔ 全部输出侧 ≥ 2.5–5 kV AC（依具体版本）
- 信号接口（电源版 INT-2）：外部急停 DI、跳闸允许 DI、电源故障 DO（无源干接点）、状态反馈至主控
- 信号接口（脉冲版）：多路 ST/FC 光纤发射口（触发脉冲至功率柜）、光纤接收（功率柜状态反馈如快熔/超温）
- 前面板指示：PWR（绿）/ ERR（红）/ LINK ACT（黄，脉冲版）
- 背板通信：并行总线与 UNS2880B-P 或 PPC907BE 交互控制指令及状态
- 保护功能：欠压/过压闭锁励磁脉冲输出、电源自检、安全联锁回路管理
- 涂层：Conformal Coating（三防漆），耐潮湿/轻微腐蚀性气体
- 工作温度：通常 -25℃ ~ +60℃（以实物标签为准，部分版 0~+55℃）
- 存储温度：-40℃ ~ +85℃
- 相对湿度：5% ~ 95% RH 非凝露
- EMC/抗扰：符合 IEC 61000-6-2/6-4，励磁系统强电磁环境适用
- 安装方式：励磁调节柜机架插槽或螺钉固定（Eurocard 格式，非 DIN 导轨）
- 尺寸（参考）：约 240 × 180 × 28 mm（依版本）
- 重量：约 0.3–0.45 kg
- 认证：CE，IEC 60255（依批次）
产品介绍
UFC921A101 是 UNITROL 5000/AC800PEC 励磁调节柜内的核心辅助板——主要承担两件事：把电厂来的 DC 110/220V 控制电源变成多路干净隔离的 24V 给主控板(UNS2880B-P/PPC907BE)、模拟采样板(UAD142A01)、光纤脉冲驱动板供电；同时管理急停/跳闸安全回路并在电源异常时闭锁励磁脉冲防止误触发。部分柜内该型号也用作触发脉冲放大与光纤接口板（向下一路接功率柜晶闸管触发光纤）。它不是 DCS 模块，不插 AC 800M 背板。
有一点要注意：同名 UFC921A101 在现场有两种物理角色（电源接口板 INT-2 vs 脉冲光纤接口板），外观相似但跳线/接口不同。换件前拍清正面接口排针、端子类型和丝印版本号——最好确认和旧板完全同版，版本不匹配 UNS2880B-P 会报通信故障。
应用场景与行业案例
痛点切入
我遇过一台 300MW 机组励磁柜，运行第 8 年某天开机报”Power Supply Failure — UFC921A101 No 24V”。量外部 DC220V 正常，拆板测发现其中一路隔离 24V 输出仅 8V 且发热严重——内部 DC/DC 模块老化短路。换块测试良品后各路 24V 恢复，励磁系统正常建压。这种板故障表现就是励磁柜”上电不自检”或”电源故障闭锁”，容易被误判为外部直流屏问题。
典型场景
- 火电/水电 — UNITROL 5000 励磁调节柜辅助电源板：为 AVR 控制链所有板卡统一配电并做安全隔离，励磁系统”心脏供血”。
- 自备电厂（钢铁/化工/造纸） — 发电机组励磁控制：替换老化电源板延续老系统寿命，避免整体励磁改造。
- 大型同步电机 — 励磁柜配套 AC800PEC：作为脉冲接口板连接主控与功率柜光纤网络。
- 改造延寿 — 原厂 EOL 或交期过长时，用库存全新/测试良品直接替换（注意版本匹配）。
- 核电/燃气轮机 — 励磁调节子系统：高 MTBF 要求，板卡带三防漆适合严苛环境。
真实案例
西南某 600MW 火电厂，UNITROL 5000 励磁系统运行第 11 年。春检做模拟跳闸试验时发现励磁柜”EXT TRIP”指示灯不亮，查柜内 （INT-2 电源接口板）急停回路 DI 端子电压仅 8V（应为 24V），顺藤摸瓜发现板上该路光耦驱动芯片老化压降变大。订货周期原厂 14 周，临时借同型号拆机测试良品换上恢复试验，正式备件到货后再次更换并做全回路测试通过。电气专工说：”以前只盯着可控硅和 AVR CPU，原来这小板卡挂了整柜都不自检。”
