描述
产品详情

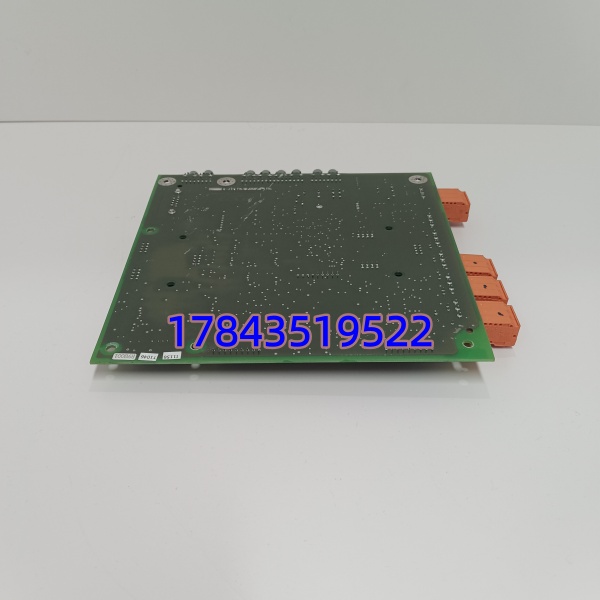

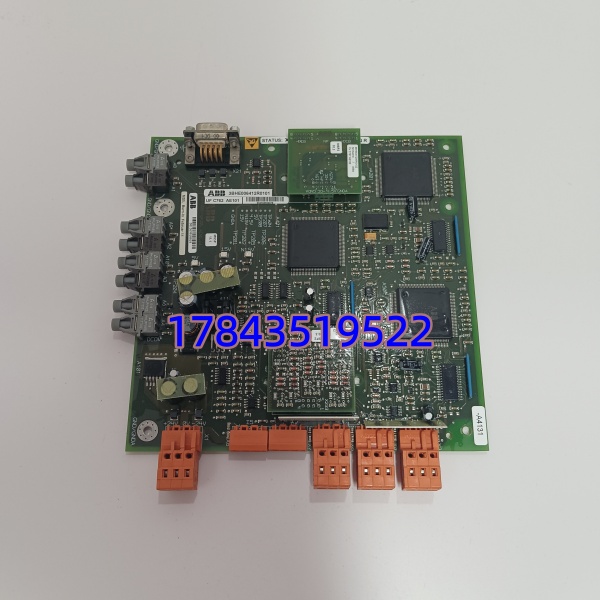

· 型号：UFC762AE101
· 品牌：ABB
· 系列：UNITROL 5000 Excitation System / AC 800M-CVMI / ACS6000 — Control & Voltage Measurement Interface (CVMI) Board，部件号 3BHE006412R0101
技术参数
- ABB型号：UFC762AE101
- 订货号（Order Code）：3BHE006412R0101（Hardware Revision R0101）
- 适用系统：ABB UNITROL 5000 励磁系统控制柜；亦可出现在 AC 800M 扩展 CVMI 应用、ACS6000/ACS5000 中压变频器控制机架
- 安装方式：专用控制机架插槽（如 UNITROL 5000 COB/AVR 机架或对应驱动器背板），导轨锁定或卡扣式，与相邻 CPU/电源板共背板总线
- 模块类型：CVMI — 控制逻辑协处理 + 电压/频率测量接口（非通用 PLC I/O）
- 处理器：工业级 32-bit MCU/DSP（ABB 专有），执行 AVR 辅助算法、频率解算、滤波
- 电压测量输入：PT 二次侧交流电压采样（通常 100V L-L 或 110V），经板载分压与 RMS 计算送主控；隔离耐压 ≥ 2 kV AC（PT侧↔控制侧）
- 频率测量：1~2路 正弦/方波频率输入（取自 PT 或专用测频 CT），分辨率典型 0.01 Hz
- 模拟量 I/O：部分版本含 1~2 路 4–20mA 输入或输出（用于外部给定/录波），依固件版本而定
- 数字量 I/O：若干光耦隔离 DI/DO（状态反馈、外部跳闸、运行模式选择）
- 背板通信：与主控板（COB / PM8xx 类）通过专有并行/串行总线交换测量值与设定点
- 供电：由机架背板供给 24 VDC（典型 18–30 VDC），功耗 ≈ 8–15 W
- 隔离等级：测量输入↔控制侧 光耦+变压器隔离；通道间分组隔离
- 诊断功能：RUN / ERR / MEAS / COM 状态 LED；上电 RAM/Flash/ADC 自检；可通过上位软件读故障码
- 工作温度：0 ℃ ～ +55 ℃（工业版），部分宽温标 -10～+70℃
- 存储温度：-40 ℃ ～ +85 ℃
- 湿度：5%–95% RH，非冷凝
- 防护等级：IP20（柜内安装）
- 认证：CE / IEC 61000-4EMC / IEC 60529
产品介绍
电厂检修季最常碰到的坑就是：励磁系统报”Voltage Measurement Failure”，查半天以为是PT回路问题，最后发现是这块 CVMI 板的 ADC 通道漂移——换掉立竿见影。UFC762AE101 本质上是 UNITROL 5000 AVR 的”眼睛+小脑”，负责把 PT 二次电压算成有效值、解出发电机频率，再参与 PID 电压调节环，不是一块普通 I/O 卡，它跑的是嵌入式励磁算法协处理。
对采购和电气工程师最值钱的信息是两点：第一，和老版 UFC762 物理插槽兼容（同机架），只要 COB 主控板固件 ≥ Vx.x（具体建议核对 UNITROL 5000 Release Notes），基本热插拔替换不断电切换 AVR 到手动再换即可，停机窗口压到 10 分钟内；第二，国内 DCS/励磁备件商通常备有测试库存或拆机件，原厂新订交期 8–16 周且部分地区已入 Legacy 清单，抢修项目别赌原厂现货。提醒——必须确认您柜内是 UNITROL 5000 励磁机架而非 ABB 变频器驱动控制板插槽（虽外形接近但总线定义不同）。
替换与升级建议
✅ 直接替换
- 早期同系列 UFC762AE（不同后缀如 3BHE006412Rxxxx 旧版）→ 可同槽直接替换，物理兼容；建议 COB 主控板升到匹配固件版本后重下载参数，约 15 分钟校验。UNITROL 5000 现场多要求 AVR 切 Manual → 拔出旧板 → 插入 UFC762AE101 → 切 Auto 复归。
⚠️ 软件兼容（需改配置/确认固件）
- UFC760 / UFC761（初代 UNITROL CVMI）→ 插槽兼容但固件差异较大，需核对 COB 软件版本是否支持 ，部分极老系统（UNITROL 5000 早于 2003 年）可能需同步升级 COB 板或刷 EEPROM 参数，工程工作量约 0.5 人日。
- ABB Freelance AC 800F 用的 （不同部件号！）→ 命名相同但零件号不同，不可互替，若您系统标签写的是”AC800F CPU “请另查 Freelance 专用 CPU 模块，别按此 BOM 买。
❌ 硬件不兼容
- S800 I/O 模拟量输入模块（AI810/AI830）→ 完全不同的 DIN 导轨 I/O，不能替 CVMI 板。
- ACS800/ACS880 驱动器的 AINT/AIMT 接口板 → 虽同在驱动柜但总线协议不同，不能混用。
若无 UNITROL 5000 COB（Control Option Board）主控板及对应机架电源，仅凭 无法独立运行。
常见问题解答 (FAQ)
Q1：这板子能直接换我 UNITROL 5000 柜里坏的 UFC762 吗？要改参数吗？
A：同机架槽位可直接插。换完后 AVR 切 Manual→装板→切 Auto，建议进入 CEXS 或本地 HMI 确认”Voltage Meas OK”状态及 PT 变比参数与原设置一致。若旧板是更早 Rxxxx 版通常向下兼容，但 COB 报”Incompatible HW”时需联系厂家确认 COB 固件升级——我碰过一例老 COB V3.2 不认新 R0101 板，升到 V4.1 就好了。
A：不是同一种。 部件号（3BHE006412R0101 vs AC800F 专用部件号）不同，背板引脚定义不同，插不进对方机架。下单前务必看现有机架铭牌——写着”UNITROL 5000 / UN5000″才买这款，”Freelance AC800F”请另行询价对应 CPU 模块。
Q3：是全新原装吗？有测试报告和质保吗？
A：我方可供全新原装渠道货或经 PT 采样/频率通道全检认证的老批次库存（注明生产日期），随货附老化测试记录，全新件提供 12 个月质保（非人为损坏包换），COC 可按需提供。
Q4：交期一般几天？太原能发顺丰保价吗？
A：有库存通常 1–3 个工作日出库，太原可发顺丰保价。原厂新订一般 8–16 周且部分地区转 Legacy，建议抢修项目先确认可发货批次再锁单。
