产品详情

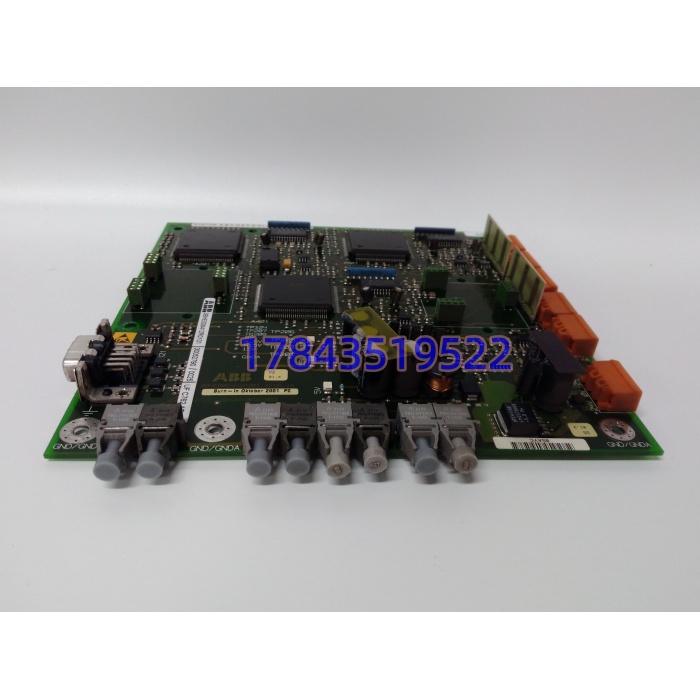

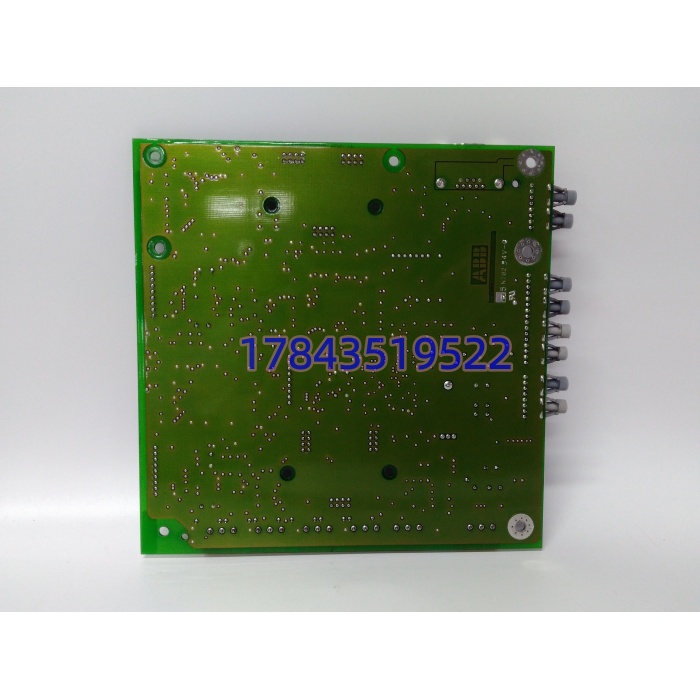

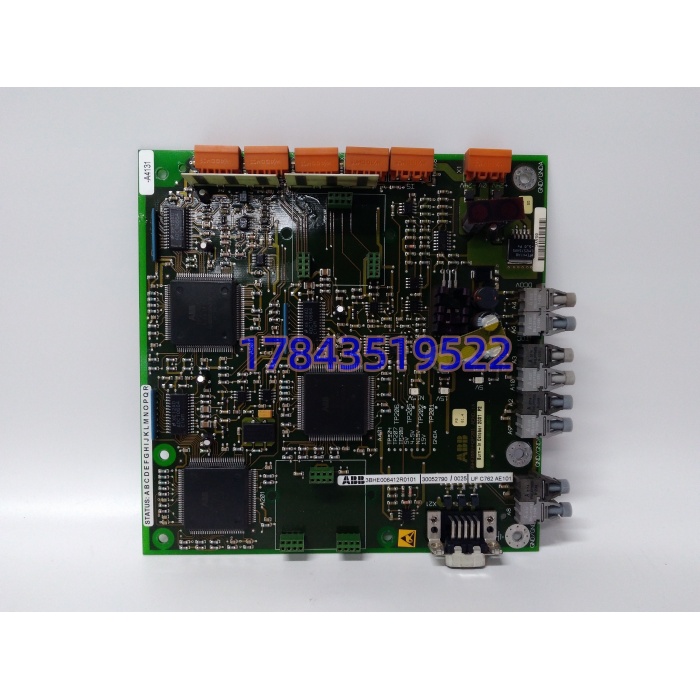

· 型号：UFC762AE101（3BHE006412R0101）
· 品牌：ABB
· 系列：AC 800PEC（配套 ACS6000 / UNITROL 6000）
技术参数
| 参数项 | 典型值 / 说明 |
|---|---|
| 模块身份 | AC 800PEC CVMI 辅助控制板（Control & I/O 扩展，带独立 MCU） |
| 配套主控 | PPD513 主 CPU 板（3BHE039724R2365 等），通过内部 MSC 高速背板总线交互 |
| 处理器 | 板载 32 位 RISC MCU（非主控 CPU，分担本地逻辑） |
| 供电 | 机柜 24 VDC 控制电源，18–32 VDC 宽压，典型功耗 10–15 W |
| 数字输入 | 6 路隔离 24 VDC DI（柜门、冷却状态、断路器位置、急停联锁） |
| 数字输出 | 4 路 DO（2 路继电器无源触点 + 2 路晶体管输出，驱电磁阀/报警灯） |
| 模拟输入 | 2 路隔离 AI，4–20 mA / 0–10 V（采油温、水压、外部给定） |
| 通信接口 | 1× RS485 Modbus RTU；1× 10/100 Mbit 以太网 Modbus TCP；内部 MSC 背板总线 |
| 扩展槽 | 预留子卡槽，可加 Profibus DP 从站卡或编码器反馈卡（如 Parker 8902-EQ-00 脉冲） |
| 安装形态 | VME 标准插槽，AC 800PEC 机箱柜内，支持热插拔（需主控许可） |
| 工作温度 | -20°C 至 +60°C，全板三防涂覆 |
| 防护等级 | IP20（柜内安装） |
| 编程环境 | ABB DPL（Drive Programming Language），本地逻辑不占 PPD513 主循环 |
| 物理尺寸 | 约 100–120 × 70–80 × 30–35 mm（依载板变体） |
| 重量 | 约 0.3–0.6 kg |
产品介绍
中压变频柜里 PPD513 主控忙着算 IGCT 触发脉冲，没空管“冷却水泵是不是开了、急停按钮有没有人拍、油温超没超 65°C”这种辅助联锁——这些活如果全塞进主控循环，一个水冷报警就能把轧机主传动的 PWM 计算挤超时。UFC762AE101（3BHE006412R0101）就是 ABB 给 AC 800PEC 留的那块 CVMI 板：自带 32 位 RISC MCU，独立跑本地联锁、时序、PID 限幅，把 6 路 DI、4 路 DO、2 路 AI 收拢预处理完，打包成 MSC 报文甩给 PPD513，主控只管大闭环。
选它而不是外挂一台小 PLC 做辅助联锁，账面上省了柜外一个盒子和乙太网交换机口，工程上省的是故障域隔离——某个水电厂 UNITROL 6000 励磁改造里，主励磁 CPU 刷固件重启 40 秒，期间 UFC762AE101 自己兜着冷却风机启停和灭磁开关互锁，没让操作画面弹“辅助系统通讯中断”。严格来说它只在 AC 800PEC 体系里认 MSC 背板，拿它当独立 Modbus TCP 网关接 S7-1500 能通，但 DPL 本地逻辑和 VME 热插拔特性全废，别这么用。网上那些标“UFC762AE101 = AC800M PM864 同级 CPU”的页面是张冠李戴，PM864 插 S 系背板，这板插 VME 载板，物理和软件栈都不交叠。
