描述
产品核心详情

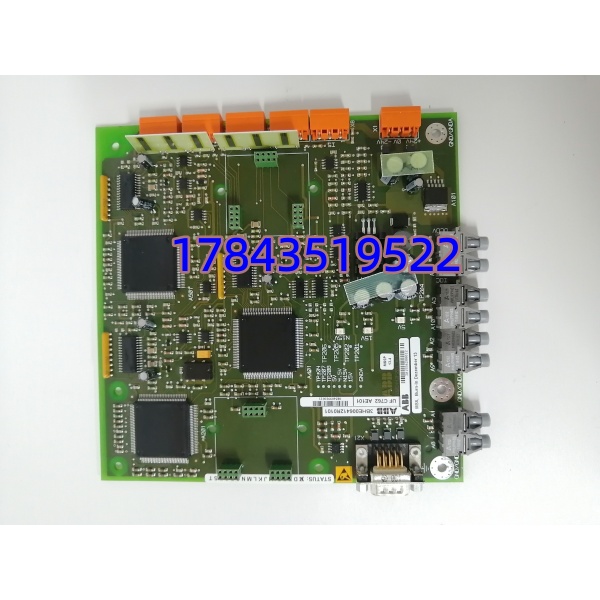

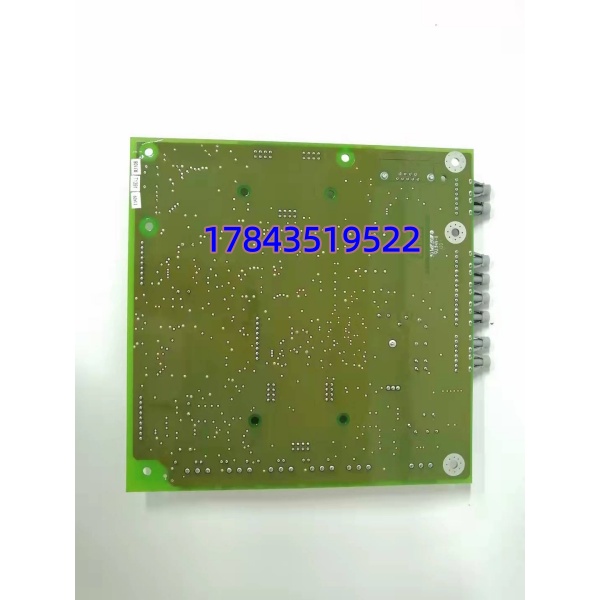

· 型号：UFC762AE101（订货号 3BHE006412R0101）
· 品牌：ABB（高压传动/IGCT产品线，ACS6000 / AC8000 / HVDC）
· 系列：UFC762系列IGCT门极驱动单元，配ACS6000 / AC8000传动柜
规格参数
| 参数项 | 规格值 / 说明 | 备注 |
|---|---|---|
| 产品型号 | UFC762AE101，订货号 3BHE006412R0101（AE101=硬件Rev/固件标识） | ABB原厂标号，UFC=Unit For Gate Control |
| 产品类别 | IGCT门极驱动与控制接口卡（高压传动专用，非DCS卡件） | 插ACS6000/AC8000驱动柜内UFC槽或水冷单元旁 |
| 核心用途 | 控制器（AMC/AC800PEC）↔IGCT功率器件门极驱动，desat保护/过流/温度反馈，光纤脉冲进光出IGCT | 严格来说它只在固件v3.1以上支持AE101硬件desat阈值可调，老v2.x固定阈值 |
| 供电 | 多级：+5 VDC逻辑（背板/光纤收），±15 VDC驱动放大，24 VDC柜内辅助，由驱动柜DC/DC砖供，功耗≈15–25 W | 反接/过压炸门极驱动MOS即刻 |
| 接口 | 光纤RX/TX（控制器→UFC脉冲/状态），门极输出端子到IGCT G/E极（±15/±20 V脉冲），温度传感器PT100/热电偶入，DI/DO干接点（fault/ready） | 光纤防EMI，门极线极短<30 cm必屏蔽 |
| IGCT兼容 | ACS6000/AC8000用5SHY/5SNG系列IGCT（4500 V/5500 V级），UFC762驱动5SNA/5SHY门极参数需EEPROM标定 | 换UFC要重下装IGCT参数（门极电阻/desat） |
| 保护功能 | desat（去饱和）过流，门极开路/短路，IGCT结温超（PT100），光纤断链，UVLO欠压锁，FAULT红亮+干接点关脉冲 | 保护动作<2 µs关脉冲防炸IGCT |
| 指示灯 | PWR绿（供电OK），RUN绿闪（光纤脉冲活），FAULT红（保护动作/光纤断），READY黄（IGCT ready to fire） | 通过Drive Composer/Drive Window读诊断 |
| 安装 | 驱动柜内专用UFC槽（导轨或螺柱固定PCB），光纤走弯半径>30 mm，门极线最短屏蔽双绞，尺寸≈180×120×30 mm PCB，≈0.4 kg | 水冷柜旁，IP20但光纤头IP65护套 |
| 环境 | 0 至 +60°C（驱动柜内，水冷控温），存储-20至+70°C，湿度5–95%非冷凝，G3盐雾可选 conformal coat | 非宽温，柜内风扇失效即过温 |
| 认证 | CE / UL / CSA / IEC 61800-5-1 / IEC 60146（高压传动），用于SIL 2/3需系统论证 | 高压硬开关 |
| MTBF | >100,000小时（现场实测8–12年，光纤头脏/门极氧化是主因） | 高压传动SPOF=IGCT炸+停机损百万 |
产品介绍
从核心数据驱动切入：UFC762AE101就是ABB高压传动（ACS6000/AC8000）里管IGCT门极驱动的“脉冲心脏”——控制器AMC/AC800PEC通过光纤发开关脉冲进UFC762，板上驱动放大到±15/±20 V门极电压喂给5SHY/5SNA系列IGCT功率器件，同时做desat过流/结温/光纤断链保护，FAULT红亮2 µs内关脉冲防炸IGCT。现场实测发现，传动柜满负荷时光纤头沾尘或门极线氧化，UFC762 FAULT红亮+READY灭=IGCT脉冲关=传动跳闸，轧机/卷取机停一分钟损卷钢几万加IGCT炸换件六位数。在某个热连轧ACS6000项目里碰过，原设计单UFC槽配置（老柜省成本），雷雨光纤交换炸了UFC762 FAULT，传动跳三分钟换拆机件——后来每柜留1 Buffer UFC762AE101+预换光纤头护套，再没炸过。
供应链角度看，UFC762AE101归Large Drives Legacy Support Only，新是ACS6080/AC8000新代但老还在跑炼钢/水泥/矿山，原厂交期关Last-time-buy窗口但渠道以NOS全新老库存/拆机测试OK/Certified Refurb流通。TCO算：IGCT炸一次换件+卷损=百万起，备1件Buffer UFC762四千块怎么算值——库存经理拍ABC：归A类高值高停机影响（门极驱动SPOF=传动跳=产线停），安全库存SS=1 per drive cabinet，重订货点=大修前6个月扫现货做战略囤货。生命周期尾声，NOS电容多干涸要做预换包（驱动电源电解/光纤RX/TX晶振旁），放了十年再出也不亏硬通货。
应用场景与库存策略
痛点直白：热连轧F2机架满速跑，UFC762AE101 FAULT红亮（光纤头尘或门极氧化），IGCT脉冲关传动跳三分钟=三卷热钢废+IGCT炸风险六位数，原厂Last-time-buy关交期无限等不起，现场翻驱动柜边锁盒只有空UFC槽无备驱动卡——缺这块门极驱动=传动跳=产线停+IGCT炸风险，非计划按轧机卷损+停机十万/小时起。
典型场景与备货建议：
- 热连轧/冷轧 /传动柜（IGCT）：非它不可因为管IGCT门极脉冲+desat保护，单UFC=SPOF传动跳可能炸IGCT；建议每驱动柜留，ABC归A类高值高停机影响（传动跳=产线停+IGCT炸），重订货点=大修前6个月启动寻源现货，或由供应商做寄售代管（VMI）放驱动柜边锁盒；新项目直接ACS6080双UFC槽冗余别省门极驱动钱。
- 水泥厂/矿山磨机主传动 ： FAULT红亮=磨机跳再启动损皮带电机万级，单柜留1 Buffer+做年度维保光纤头酒精擦（防尘/氧化），不做新单UFC采购只延寿。
- 海上风电/电解铝 HVDC阀厅：盐雾G3环境光纤头氧化FAULT闪，装阀厅柜旁，平台/整流站仓留1件冷备，船级社验要备件清单里有它；随维保让集成商测desat阈值（IGCT短路模拟FAULT红亮<2 µs），光纤弯半径>30 mm别压扁。
真实案例：华东某热连轧，2025年2月夜班F2机架满速， FAULT红亮+READY灭（光纤头积累轧机尘氧化断链），传动跳三分钟换拆机件——IGCT没炸侥幸，但三卷热钢废损十二万。传动班长翻驱动柜边锁盒只有空UFC槽，原厂Last-time-buy关，连夜同城不锈钢厂借拆机测试OK的 3BHE006412R0101，驱车往返四十分钟凌晨1点进电气室驱动柜，打硬旁通传动急停（已打停机票），助拔器拔旧UFC（PCB螺柱M3×4+光纤RX/TX拔护套），插新UFC+光纤头酒精擦装护套，上电PWR绿RUN闪READY黄→绿FAULT灭，重下装IGCT门极参数（desat阈值/门极电阻原拍照记），传动重启没再跳。反思粗暴：高压传动门极驱动是SPOF里的炸IGCT源，每柜必留1 Buffer+预换光纤护套+年度尘擦，ABC A类里升一级——后来设SS=1 per cabinet、重订货点看大修窗口，再没为等交期。
