描述
产品详情

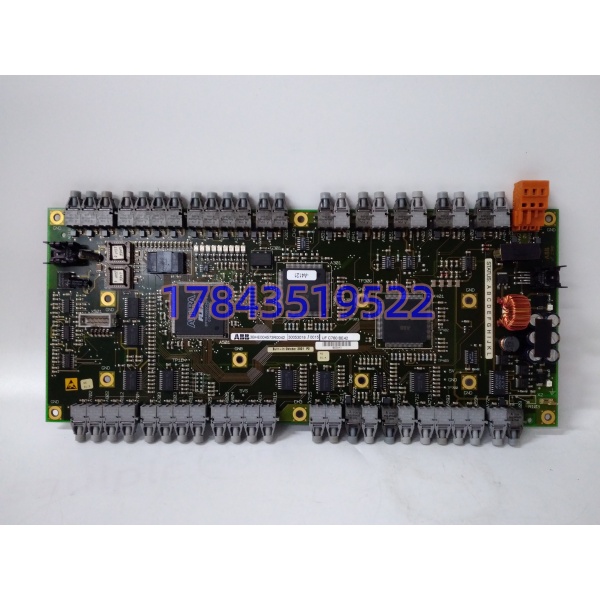

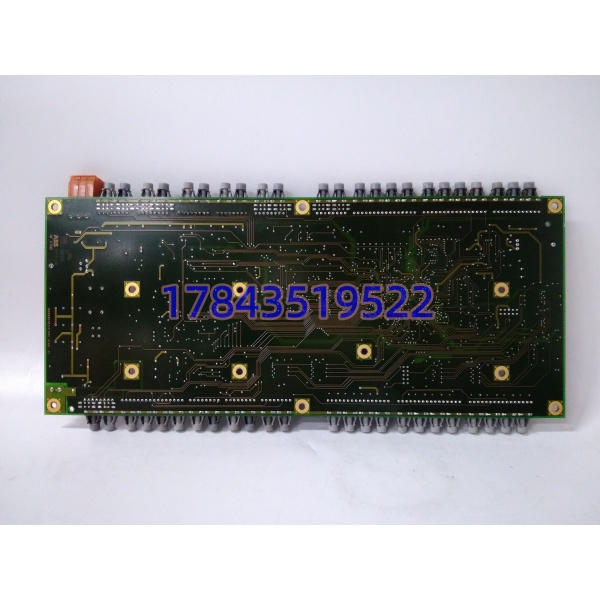

· 型号：UFC760BE42
· 品牌：ABB
· 系列：AC 800PEC / UNITROL 6000 / ACS6000 电力电子控制机架
规格参数
| 参数项 | 典型值/说明 |
|---|---|
| 产品定位 | AC 800PEC 单槽宽主处理 CPU 板（励磁/变频专用实时控制） |
| 部件编号 | UFC760BE42（3BHE004573R0042，BE42=硬件修订尾标） |
| 适用系统 | UNITROL 6000 励磁、ACS6000 中压变频、MACH2 HVDC 接口段（依固件） |
| 处理器 | 32 位 PowerPC / RISC 级实时 CPU（具体 604e/MPC 依版本，以原厂手册为准） |
| 内存 | 板载 RAM+Flash 存控制程序与参数（非 AC800M 的 128MB 档，依 PEC 固件界定） |
| 背板供电 | 专用 PEC 子架背板供 5VDC 逻辑 + ±15VDC 模拟，典型 430mA 稳态 |
| 通信上行 | 2×RJ45 10/100M 冗余以太网（TCP/IP 连 800xA / 本地 HMI） |
| 通信下行 | 隔离光纤 Tx/RX 高速驱动总线 → GFD212A 门极光发；RS485 Modbus RTU 辅助监视 |
| 控制对象 | 励磁电压调节 AVR、定子电流限制、换相角计算、IGCT/晶闸管触发角 |
| 热插拔 | PEC 子架冗余配置下维护态在线更换（光纤驱动总线保持同步） |
| PCB 防护 | 全 G3 conformal coating，抗盐雾/硫化 |
| 自诊断 | RAM/ROM 连续自测、光纤链路丢失报警、双以太网 Link 故障、背板欠压看门狗 |
| 工作温度 | 0~+55℃（柜内），MTBF 标称 57000h @50℃ 稳态 |
| 尺寸/重量 | 约 233×160mm（欧卡长板） / 0.6~0.9kg 依版本 |
| 易混型号 | UFC760BE43（过程控制向 PEC）、UFC760BE1142（后衍）、PM864AK01（AC800M 过程 CPU 不互通）、GFD212A（同架光发板非 CPU） |
产品介绍
UFC760BE42 是 ABB 大功率励磁/变频柜里”算触发角的大脑”——UNITROL 6000 里机端电压、定子电流经测量板进 UFC760BE42，板载 PowerPC 跑 AVR 外环+电流内环+换相逻辑，每毫秒出一次晶闸管触发角，经背板高速总线送给同架的 GFD212A（前轮写过 3BHE020356R0101）做三路光发隔离打到脉冲变；同时双以太网把励磁参数、报警、事件送 800xA 操作站。它本身不带 I/O 端子、不解析 4-20mA 进板、不存汽机顺序逻辑（那是 PM864 的事），纯电力电子实时环。
和 UFC760BE43 的区别：BE42 偏 UNITROL 6000 / 早期 ACS6000 固件白名单，BE43 是后衍过程控制向 PEC（可带更多 800xA 过程协同）；和 PM864AK01 完全两族——PM864 坐 TP830 跑 800xA 过程控制， 坐 PEC 子架跑励磁固件，背板连接器、供电、固件签名都不通。和前轮 GFD212A 是”主脑—光发执行”关系。坦白讲，买它的人 100% 是水电/火电励磁柜、铝厂整流、ACS6000 主传动跑了十五年，点检发现 UFC760 面板 Fault 闪、光纤驱动总线 CRC 重试累积、或备件单按 3BHE004573R0042 补单板——新项目 ABB 在 UNITROL 6000 后期和 ACS880 平台已迭代，但老机组励磁不能整体换。
应用场景与行业案例
我在水电厂遇过最典型的：UNITROL 6000 励磁，夜班报” Fiber Drive Bus retry 3″，励磁电压偶尔阶跃 0.3%。维护先疑 GFD212A 光口，换光发小板不行；拆 看——板载 5V 逻辑 DC-DC 输出纹波 210mV（标称<50mV），FPGA 偶发复位，触发角计算丢一帧。换 3BHE004573R0042（库存拆机，2014 年 ABB 瑞典标，G3 涂层哑光、背板针无氧化），PEC 子架关机切维护态换板、光纤重清洁对接、上电 UFC760 自测通过，励磁空载试验电压波动回 0.05% 内。
典型场景：
- 水电/火电励磁：UNITROL 6000 控发电机磁场， 算 AVR 触发角，单板故障不容许误励。
- 铝电解整流：多桥并联整流机组，UFC760 同步各桥触发相位，桥间环流靠它压。
- 钢厂 ACS6000 主传动：轧机 IGCT 变频，UFC760 跑 DTC 矢量内环，微秒级换相。
- 燃气 SFC 静态变频启动：脉冲触发顺序精度毫秒级，UFC760 抖动滤除保换相。
- MRO 备货：原厂 EOL 续供走 ABB 电力电子专项渠道交期 16-20 周，停机等不起走拆机。
真实案例：前年云南某梯级水电，#2 机春检自测报” BIST fail, Flash CRC error”。仪表登 PEC 子架，板载超级电容已干（PEC 板有些版本带超级电容保参数，有些不带电容靠 Flash），Flash 里励磁曲线校验错。备件间有块 2016 年 ABB 原厂 3BHE004573R0042（面板 LED 测试全亮、Flash 区丝印未重擦），停机窗口切维护态→拔旧→插新→从 800xA 下装同版励磁固件+参数备份→双以太网同步→空载试验通过。电气主任原话：”UFC760 这种 PEC 主脑和 PM864 要分开列 PM 单，固件版本号比 SN 先核对，Flash CRC 错一次就是励磁曲线漂移前兆。”这就是电力电子主处理板的现场账。
