描述
产品详情
· 型号：UFC760BE41（3BHE004573R0041）
· 品牌：ABB
· 系列：AC 800F / Advant OCS 通信接口板（配套 AC800F 控制器、S800 经 CI 桥接、第三方 DP 主站如 S7-400/ControlLogix）
规格参数
| 参数项 | 数值/说明 |
|---|---|
| 模块定位 | UFC760 Series Profibus DP Interface Module（BE41 从站/接口型） |
| 物料号 | 3BHE004573R0041（R0041 硬件批次；BE142 为 3BHE004573R0142 励磁 CPU，非同物） |
| 协议 | Profibus DP-V0（部分固件 DP-V1 受限），符合 IEC 61158 / EN 50170 |
| 角色 | 从站（Slave）为主；Advant 侧做控制器接口时逻辑上受 AC800F 调度 |
| 速率 | 9.6 k / 19.2 k / 93.75 k / 187.5 k / 500 k / 1.5 M / 3 M / 6 M / 12 M（拨码或组态） |
| 站地址 | 1~126，7 位拨码或软件设 |
| 接口 | 1×9-pin D-SUB 母头（RS-485，pin 3=A pin 8=B pin 5=屏蔽），内置可切 220 Ω 终端 |
| I/O 映射 | 最大 244 B 入 + 244 B 出（主站 GSD 定义），UFC760 侧经背板映射进 AC800F 过程映像 |
| 供电 | 背板 5 V DC @ 约 320 mA（≈1.6 W）；部分 AC800F 槽经变换 24 V 取电标 2~4 W |
| 隔离 | 总线-背板光电/磁隔，典型 1500 V AC 测试 |
| 指示 LED | PWR、RUN、ERR（或 FAULT）、COM（BF/ACT 依面板版本） |
| 组态 | AC800F 工程软件（Control Builder F / DigiVis），主站侧导 ABB 提供的 GSD |
| 热插拔 | Advant/AC800F 槽不支持带电拔；冗余控制器切备用后可停槽电换 |
| 工作温度 | 0~+60 ℃（商家宽温版标 -20~+60，以面标为准） |
| 尺寸重量 | 约 132×105×52 mm（商家页）/ 125×75×30 mm（窄板子型），0.5~0.8 kg |
| 生命周期 | 系受限，UFC760BE41 原厂新件难订，市面库存/拆机/翻新为主 |
| 易混型号 | UFC760BE142（3BHE004573R0142，UNITROL 励磁 CPU/AVR 板）、UFC760BE42（同系兄弟）、CI854AK01（800M CEX 主站，不混插）、CI868（800M 串口通信用） |

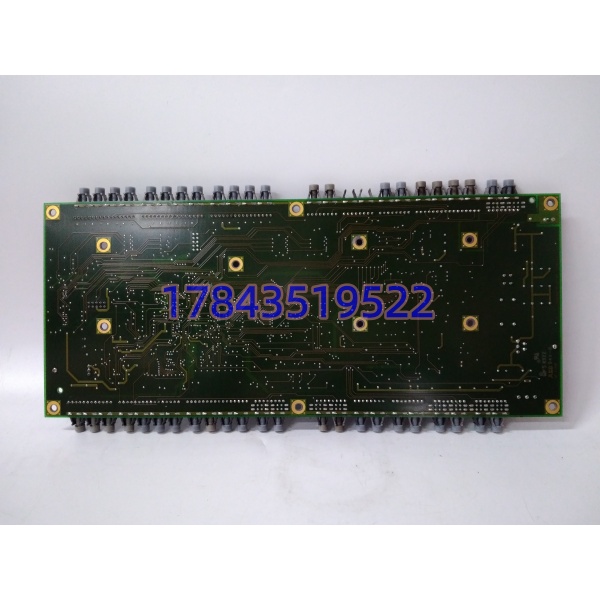

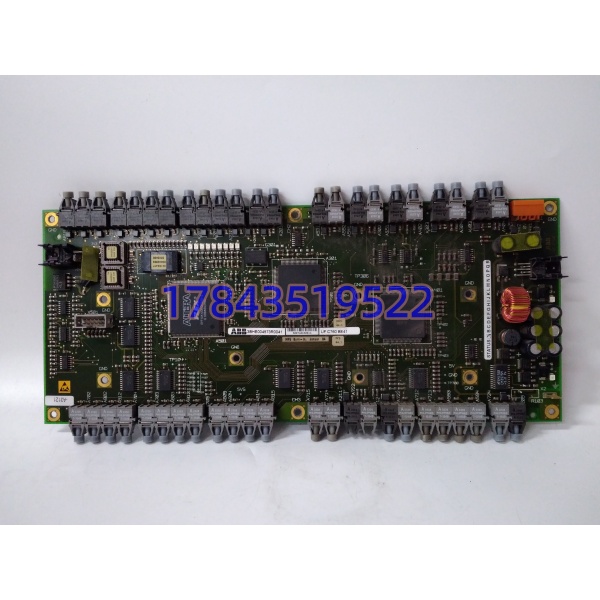

产品介绍
UFC760BE41 是 / Advant OCS 里那块干 Profibus DP 从站接口的板子。和上一轮 CI854AK01（800M CEX 槽 Profibus 主站）分工不同：CI854A 在 800M 里当主站去扫变频器，UFC760BE41 在 里通常当从站被西门子 S7-400 或罗克韦尔 ControlLogix 主站来扫，或者反过来在 Advant 老柜里做控制器侧 DP 出口连第三方仪表。9-pin D-SUB、拨码设站号、前面板 PWR/RUN/ERR/COM 四灯，是典型老派 Profibus 接口板长相。
商家页五大乱贴里：
- “光纤接口模块”——错，BE41 是 9-pin RS-485 电口，光纤版是另一子型或别号；
- “模拟量控制板/励磁 AVR”——那是 UFC760BE142（3BHE004573R0142），UNITROL 5000/6000 励磁柜里跑 AVR 闭环的 CPU 板，和 BE41 物理尺寸、面板、背板全不同；
- “CPU 控制器 32 位 RISC”——同样是把 BE142 描述错贴到 BE41；
- “AC800M 模块”——BE41 归 /Advant，不插 800M CEX 槽，800M 干这活的是 CI854A；
- “24V 8W 电源接口”——把 PPE091A101 参数张冠李戴。
坦白讲 UFC760 系列原厂手册里 BE41 是敞开型号（不像 9662-1 那种完全不敞开），但尾缀 /BE42/BE142 跨”通信板/励磁CPU”两族，采购不盯 3BHE004573R0041 这串物料号只盯 UFC760BE41，商家能从 BE142 池里抓块励磁板发你，物理插不进 槽。它的现场价值是” 站被 S7-400 主站扫，夜班 BF 灯闪，查下来是 UFC760BE41 的 RS-485 驱动芯片老化，拔板留槽，插同物料号新件，GSD 不变，主站重扫 3 分钟恢复”。
应用场景与行业案例
我在某造纸厂老 系统碰到过：一面 Advant 控制器柜插 做 Profibus 从站，被车间 S7-400 主站扫 32 个 ET200M 远程点和 8 台 ACS800 变频器（变频器经 DP 耦合器进主站， 只扫逻辑点）。夜班 S7-400 侧报”Slave 12 not responding”，但 本地控制没停。查下来是 的 DB9 口内部 TVS 管漏电，A 线对地绝缘电阻掉到 20 kΩ，DP 波形畸变。非计划停机不怕 死，怕这种”从站隐性劣化→主站偶掉站→操作员以为纸机传动全失”的幽灵报警，查了两班。
典型场景：
- 电厂辅机： 经 做 DP 从站，被机组级 S7-400 主站纳入全厂辅网，GSD 映射 200 点开关量。
- 石化罐区：Advant OCS 老柜 连第三方质量流量计 DP 从站群，主站是 DCS 侧的 CI854A 反向——这时 在 Advant 侧当”伪主站接口”用（固件限 DP-V0）。
、造纸/冶金： 控制器经 被罗克韦尔 1756 主站扫，做跨品牌顺控集成。
- 老线保产：EPC 原图锁定 3BHE004573R0041，采购单只写””买回来可能是 UFC760BE142（励磁板），开箱即退。
- 备件坑：商家把 CI854AK01 当” 主站版”卖，物理插槽不对（800M CEX vs I/O 槽）。
真实案例：
某化工厂 2006 年 ，2022 年检修发现 2 块 中 A 块面标被前手贴白签盖住 ABB Logo，只露 。库房按””搜供应商发来一块 UFC760BE142（3BHE004573R0142 励磁 CPU，商家页按”BE142 高性能 CPU”描述），开箱即退——BE142 是 240×180 励磁板带 PT/CT 端子，插不进 通信槽。重订 3BHE004573R0041 拆机件，要求商家拍六面照：ABB 激光 Logo、 完整串、3BHE004573R0041 物料号、9-pin DB9 母头特写、Advant 槽背板连接器、DigiVis 识卡截图（显示 DP Slave Addr 12），窗口期 35 分钟换完，S7-400 主站重扫 3 分钟全绿。仪表工说：”UFC760 这号， 和 差两位字母一个数字，物理差出一整个励磁柜，不盯 3BHE004573R0041 只盯 ，商家能从 UNITROL 池里抓块 AVR 板出来。”
