产品详情

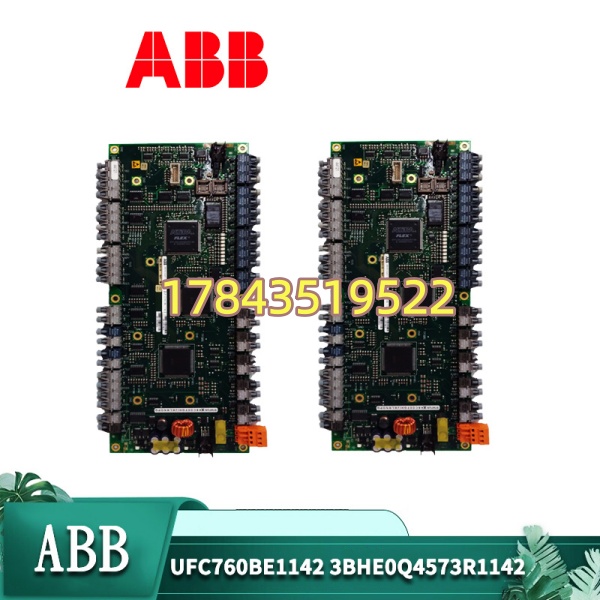

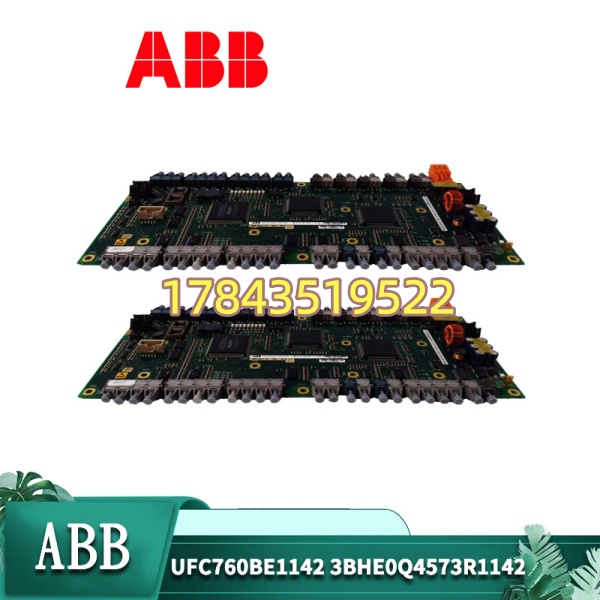

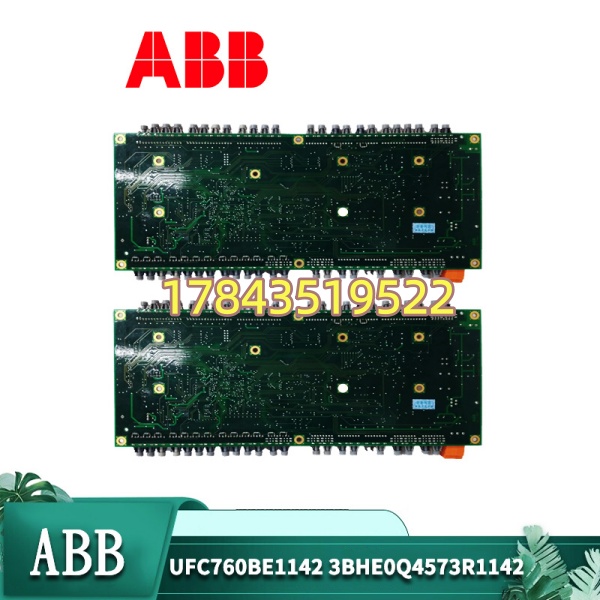

· 型号：UFC760BE1142（3BHE004573R1142）
· 品牌：ABB
· 系列：ABB UFC 系列 — UNITROL 5000 励磁控制系统主控板（亦见于部分 ACS6000 传动控制柜）
规格参数
- 目录号：UFC760BE1142，ABB 物料号 3BHE004573R1142（3BHE0Q4573R1142 为用户手写变体同号）
- 模块类型：UNITROL 5000 励磁系统 / UFC760 系列控制板（Central Controller / FIC 类），非通用 PLC 模块
- 适用系统：ABB UNITROL 5000 同步发电机励磁系统；部分 ACS6000 中压传动控制柜也用 UFC760 族（需核对柜内图纸）
- 供电方式：通过励磁柜背板/母板引入 24 V DC，典型功耗 ＜10 W
- 处理器/内存：板载 32 位 RISC/DSP（依版本），带非易失存储存放 AVR 参数及录波数据（需核对具体固件版）
- 通信接口：前面板/背板 10/100M Ethernet（Service Port 用于 PCM600 / Unitrol Tool 连接）、CAN bus 至测量板/功率接口板、光纤/串行链依柜型
- 信号交互：经背板与测量单元（UMMx）、功率单元接口板（COB / GDI）交换 PT/CT 采样值及触发脉冲状态
- 功能实现：自动电压调节(AVR)、过励限制(OEL)/欠励限制(UEL)、V/Hz 限制、PSS、同期检测、故障录波 COMTRADE
- 状态指示：前面板 Run / Fault / Trip / Status LED（依硬件版本有差异，通常绿=Run 红=Fault）
- 安装方式：6U 欧式插卡，带导向键和前把手锁紧螺钉，插入 UNITROL 5000 控制机架指定槽位（通常槽 1 或标识 UFC）
- 尺寸/重量：约 233×160×20 mm（6U × 单槽 Eurocard），重 ≈0.35~0.45 kg
- 工作环境：0~+55℃（柜内依冷却设计），5~95% RH 无凝露，存储 -40~+85℃
- 认证/标准：CE、RoHS，符合 IEC 60255/ IEC 61800相关励磁控制标准
- 生命周期：Legacy / EOL 标注区域不一，原厂推 UNITROL 6800 新平台，市场仅 NOS 及拆机测试 OK 件流通
产品介绍
UFC760BE1142 是 UNITROL 5000 励磁柜里的”大脑”——它跑 AVR 闭环算法、执行励磁电流/电压限制、管理同期条件并把故障录波存下来。跟你们之前问的 KUC755（功率单元驱动板）是上下游关系：UFC760 算完给触发脉冲→功率单元执行→PT/CT 采样回 UFC760。它不是 AC 800M CPU 也不能插 S800 I/O 机架，必须配 UNITROL 5000 专用背板及配套测量板(UMMx)、门极接口板。
有一点要注意：UFC760 系列后缀（BE1142 / BE142 / AE102 等）和固件版本强绑定，换新板最好与原拆件完全一致——不同后缀可能 I/O 定义或 CAN 节点 ID 不同，插上去报”Board ID Mismatch”或参数无法加载。换板后要用 Unitrol 工程软件或前面面板菜单 Restore Parameter Set，别指望自动继承。
应用场景与行业案例
我在水电厂遇过雷打过引发励磁柜 UFC760 报”Controller Failure”无法复位，Run LED 灭——量背板 24V OK，判定板级故障。发电机解列停机，没这块备件就得等原厂发货（交期动辄月余）。这种板一挂机组并不了网，调度直接算非计划停运。
- 火电厂/水电站/燃机同步发电机励磁柜(UNITROL 5000)：主励磁控制板，非它不可替代，停机备件优先级最高。
- 大型同步电动机励磁（矿山球磨/压缩机）：UNITROL 5000 驱同步电机做无刷/有刷励磁，同平台同板。
- 工业自备电厂孤网运行机组：AVR+PSS 功能对孤网频率稳定关键， 故障直接导致甩负荷。
- 老旧 ACS6000 中压传动控制柜（部分版）： 族做上层控制协调（较少见，需核对原柜图纸）。
真实案例：
西南某 2×300MW 火电厂 #1 机 UNITROL 5000 励磁柜，春检模拟试验后发现 UFC760BE1142 前面板 Fault LED 常红、Run 灭，重启无效，Unitrol 软件连不上报”No Response”。判断主控板 DSP 不启动，可能是雷击浪涌耦合进服务网口。原厂推新平台升级交期 14 周报价六位数，停机等不起。从长期合作渠道调同后缀拆机件（附带上电自检截图、与原柜 UMMx 通信握手 OK 记录），断电拔旧板（标记所有扁平缆位置），新板插入锁紧，通过 Service Ethernet Restore 参数备份文件，核对 AVR 设定值、CT/PT 变比、限制曲线后投运，当班恢复并网。老师傅后交代：励磁柜 UFC 板每三年做一次预防性拆测轮换，参数文件每季度 U 盘备份存档。
常见问题解答 (FAQ)
Q1：UFC760BE1142 能当 AC 800M PM861 或 S800 I/O 模块用吗？能插 DCS 机架吗？
不能。它是 UNITROL 5000 / UFC 系列专用 6U 插卡，走励磁柜背板总线，与 AC 800M / S800 / Bailey INFI 90 完全无关。别按 DCS 备件思路采购。
不建议。后缀对应不同 I/O 配置、CAN 节点映射或固件特性，混插通常报 Board ID Error 或参数加载异常。必须与原柜拆下板丝印 UFC760BE1142 完全一致（含字母数字后缀），不确定先拍旧板正反面问卖家。
Q3：停产了吗？有新替代？换板要重下参数吗？
ABB 已将 UNITROL 5000 部分老硬件标注 Legacy，主推 UNITROL 6800 新平台（需柜级改造）。存量系统换件找测试 OK 拆机/NOS。参数存于板 EEPROM 但建议旧板可读时做 Parameter Backup——换新板需 Restore 参数集并核对限值，定值不自动出现。
Q4：支持热插拔吗？
不支持。更换必须断励磁柜控制电源（通常 24V DC 控制电及相应 AC 辅助电），确认背板无电再拔插。带防静电腕带操作，光纤/扁平缆插回原位——接触不良会导致 CAN 通信掉线。
Q5：二手/翻新件怎么鉴别？有什么坑？
看：PCB 有无受热变色、电解电容鼓包（靠近电源区段最常见）、金手指磨损氧化、EPROM 插座引脚腐蚀。要求卖家提供：① 上电 Run LED 绿灯截图；② 与配套 UMMx 测量板 CAN 握手通过记录（或至少声明测试 OK）。没测试报告的不建议直接装机——励磁控制器故障导致机组不能并网，损失远超板子钱。
